日本原装进口TOYOX东洋克斯KAMLOK耦合器内螺纹

货号: 633-DB3/4AL

库存: 0

¥0.00

简介

KAMLOK耦合器内螺纹工厂设备配管、各类机械嵌入用接头KAMLOK耦合器连接尺寸1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6机器一侧内螺纹连接尺寸Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4、Rc5、Rc6型号633-DB-AL主材质铝合金功能流体水（工业用…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

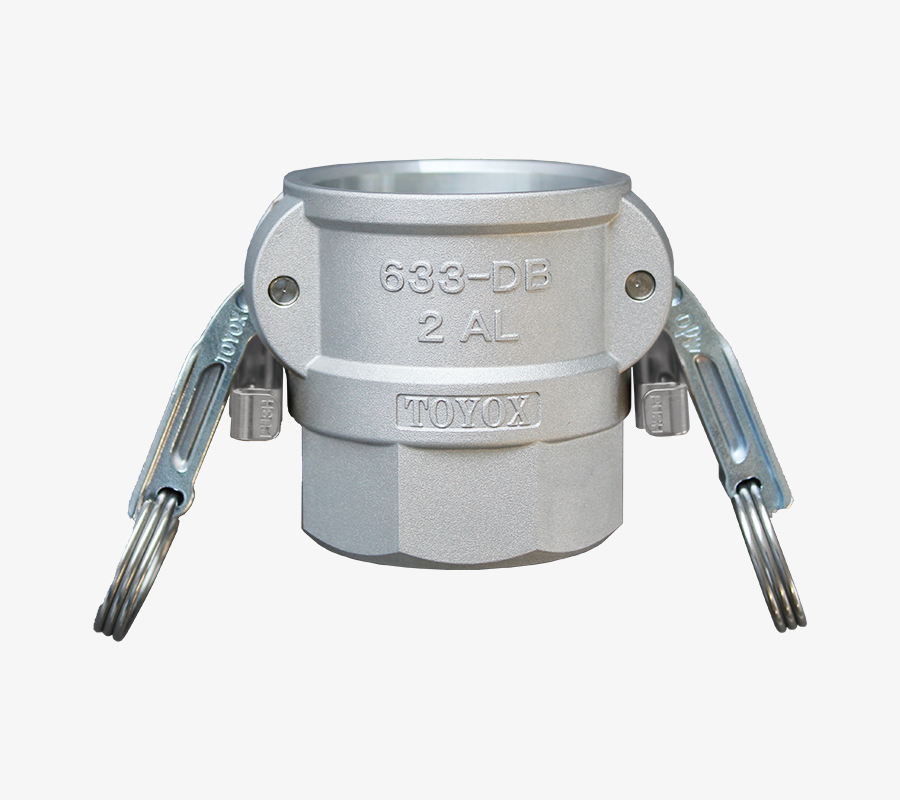

KAMLOK耦合器内螺纹

工厂设备配管、各类机械嵌入用接头

KAMLOK
耦合器
连接尺寸
1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6

机器一侧
内螺纹
连接尺寸
Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4、Rc5、Rc6

型号		633-DB-AL
主材质		铝合金
功能
流体		水（工业用）　空气　油
合法性		符合RoHS2
材料详情	接头主体	铝合金（ADC12、5"～:AC4CH）
	锁臂	SCS14（相当于SUS316）
	固定销・固定环	SUS304
	垫圈	Buna-N(NBR) ※垫圈可根据流体选择。

KAMLOK规格表

型号	螺纹规格	尺寸（mm）
型号	螺纹规格	A	B	C	F	L	M	S
633-DB1/2AL	1/2"	109	61	41	32	51	15	Rc1/2
633-DB3/4AL	3/4"	109	61	41	32	51	15	Rc3/4
633-DB1AL	1"	130	67	47	41	62	18	Rc1
633-DB1-1/4AL	1-1/4"	179	79	58	50	69	19	Rc1-1/4
633-DB1-1/2AL	1-1/2"	187	87	65	59	72	22	Rc1-1/2
633-DB2AL	2"	196	96	75	69	78	23	Rc2
633-DB2-1/2AL	2-1/2"	208	108	90	84	89	9	Rc2-1/2
633-DB3AL	3"	249	137	108	99	91	30	Rc3
633-DB4AL	4"	277	166	140	129	98	36	Rc4
633-DB5AL	5"	302	191	165	152	103	40	Rc5
633-DB6AL	6"	409	255	198	199	114	39	Rc6
