日本原装进口TOYOX东洋克斯KAMLOK耦合器内螺纹

货号: 633-DBL4SST

库存: 0

¥0.00

简介

KAMLOK耦合器内螺纹工厂设备配管、各类机械嵌入用接头KAMLOK耦合器连接尺寸1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4机器一侧内螺纹连接尺寸Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4型号633-DBL-SST主材质不锈钢功能锁臂安全锁流体水（工业用）　…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

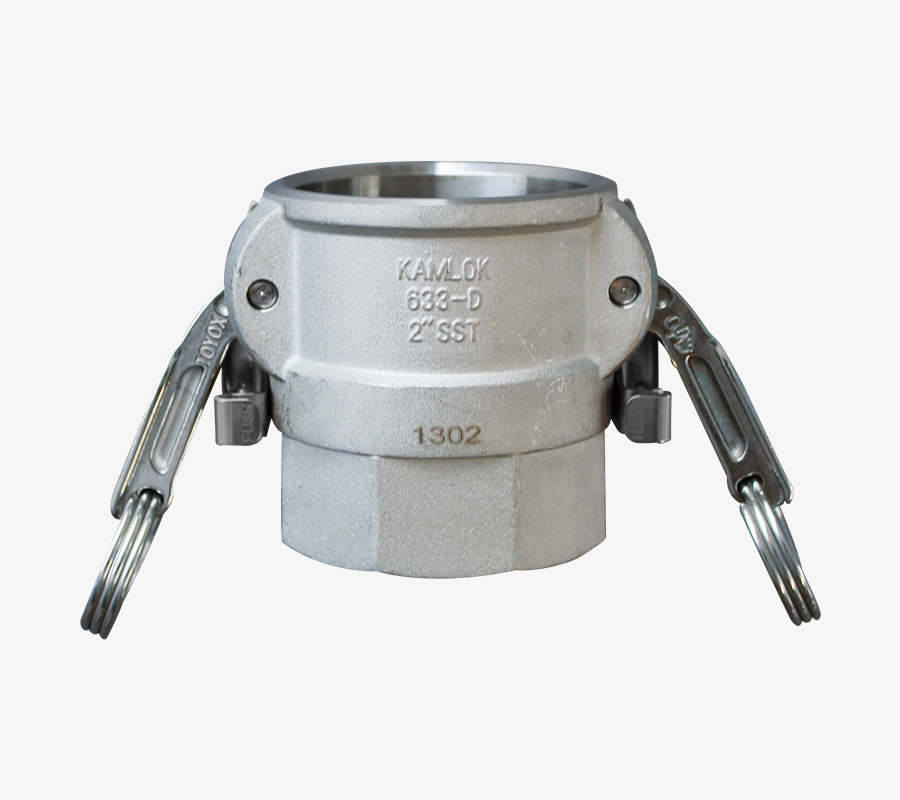

KAMLOK耦合器内螺纹

工厂设备配管、各类机械嵌入用接头

KAMLOK
耦合器
连接尺寸
1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4

机器一侧
内螺纹
连接尺寸
Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4

型号		633-DBL-SST
主材质		不锈钢
功能		锁臂安全锁
流体		水（工业用）　空气　油　食品、饮料　药品、化妆品　溶剂、涂料
合法性		符合RoHS2
材料详情	接头主体	SCS14（相当于SUS316）
	锁臂	SCS14（相当于SUS316）
	锁臂固定零件	SUS304
	固定销・固定环	SUS304
	垫圈	Buna-N(NBR) ※垫圈可根据流体选择。

KAMLOK规格表

型号	螺纹规格	尺寸（mm）
型号	螺纹规格	A	B	C	F	H1	H2	L	M	S
633-DBL1/2SST	1/2"	112	66	41	32	10	41	51	15	Rc1/2
633-DBL3/4SST	3/4"	112	66	41	35	10	41	51	15	Rc3/4
633-DBL1SST	1"	139	76	47	41	7	46	62	18	Rc1
633-DBL1-1/4SST	1-1/4"	176	85	58	48	17	58	69	19	Rc1-1/4
633-DBL1-1/2SST	1-1/2"	184	93	65	59	20	66	72	21	Rc1-1/2
633-DBL2SST	2"	193	103	75	69	24	75	78	23	Rc2
633-DBL2-1/2SST	2-1/2"	205	125	90	83	32	93	89	29	Rc2-1/2
633-DBL3SST	3"	248	141	108	99	29	112	91	29	Rc3
633-DBL4SST	4"	277	169	140	130	33	140	95	33	Rc4
