管道阀门 TOYOX东洋克斯日本原装进口TOYOX东洋克斯工厂设备配管用接头TOYOCONNECTOR TC2-S

日本原装进口TOYOX东洋克斯工厂设备配管用接头TOYOCONNECTOR TC2-S

货号: TC2-S12-R1/2

库存: 0

¥0.00

简介

TOYOCONNECTOR TC2-S工厂设备配管用接头（TOYOX胶管专用）胶管一侧圆盖螺母胶管内径（mm）9、10、12、15、19、25机器一侧外螺纹连接尺寸R3/8、R1/2、R3/4、R1型号TC2-S主材质不锈钢功能简单插入作业标准化节能防漏防脱重复使用流体水（工业用）　空气　油　药品、化妆品　…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

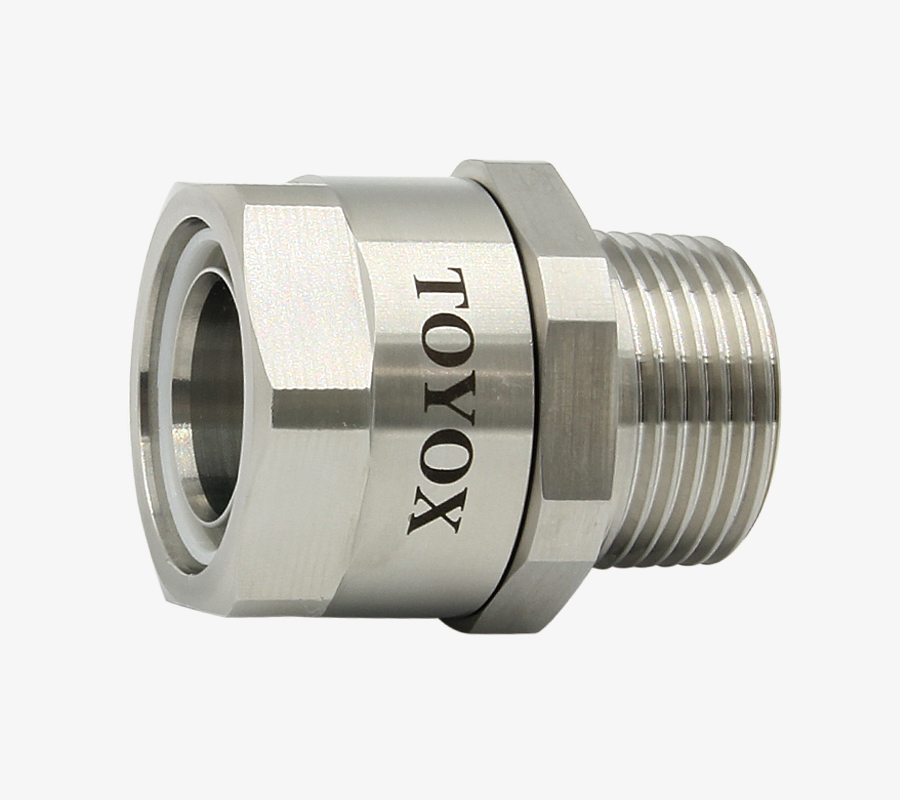

TOYOCONNECTOR TC2-S

工厂设备配管用接头（TOYOX胶管专用）

胶管一侧
圆盖螺母
胶管内径（mm）
9、10、12、15、19、25

机器一侧
外螺纹
连接尺寸
R3/8、R1/2、R3/4、R1

型号		TC2-S
主材质		不锈钢
功能		简单插入作业标准化节能防漏防脱重复使用
流体		水（工业用）　空气　油　药品、化妆品　溶剂、涂料
合法性		符合RoHS2
材料详情	接头	SUS304
	圆盖螺母	SUS303
	套管	聚甲醛
	螺栓螺纹部位的润滑剂	NSF“H1”中注册的润滑脂 (TC2-S 10, 19, 25)

接头规格表

型号	适合胶管内径（mm）	螺纹规格	尺寸（mm）				重量（g）	包装单位（个）
型号	适合胶管内径（mm）	螺纹规格	L	Φd1	HEX1	HEX2	重量（g）	包装单位（个）
TC2-S9-R3/8	9	R3/8	35.5	7.2	25	23	71	30
TC2-S10-R1/2	10	R1/2	39.0	7.5	25	23	83	30
TC2-S12-R3/8	12	R3/8	41.0	10.0	29	27	104	30
TC2-S12-R1/2	12	R1/2	44.5	10.0	29	27	120	30
TC2-S15-R3/8	15	R3/8	42.0	13.0	33	32	139	30
TC2-S15-R1/2		R1/2	45.5	13.0	33	32	147	30
TC2-S15-R3/4		R3/4	47.0	13.0	33	32	162	30
TC2-S19-R1/2	19	R1/2	48.5	17.0	36	35	170	20
TC2-S19-R3/4		R3/4	50.0	17.0	36	35	181	20
TC2-S19-R1		R1	53.0	17.0	36	35	207	20
TC2-S25-R1	25	R1	54.5	23.0	43	41	245	20
