管道阀门 TOYOX东洋克斯日本原装进口TOYOX东洋克斯工厂设备配管用接头TOYOCONNECTOR TC2-S

日本原装进口TOYOX东洋克斯工厂设备配管用接头TOYOCONNECTOR TC2-S

货号: TC3-B19-R1/2

库存: 0

¥0.00

简介

TOYOCONNECTOR TC3-B工厂设备配管用接头（TOYOX胶管专用）胶管一侧圆盖螺母胶管内径（mm）9、12、15、19、25机器一侧外螺纹连接尺寸R1/4、R3/8、R1/2、R3/4、R1型号TC3-B主材质黄铜功能简单插入作业标准化节能防漏防脱重复使用流体水（工业用）　空气　油合法性符合RoHS2…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

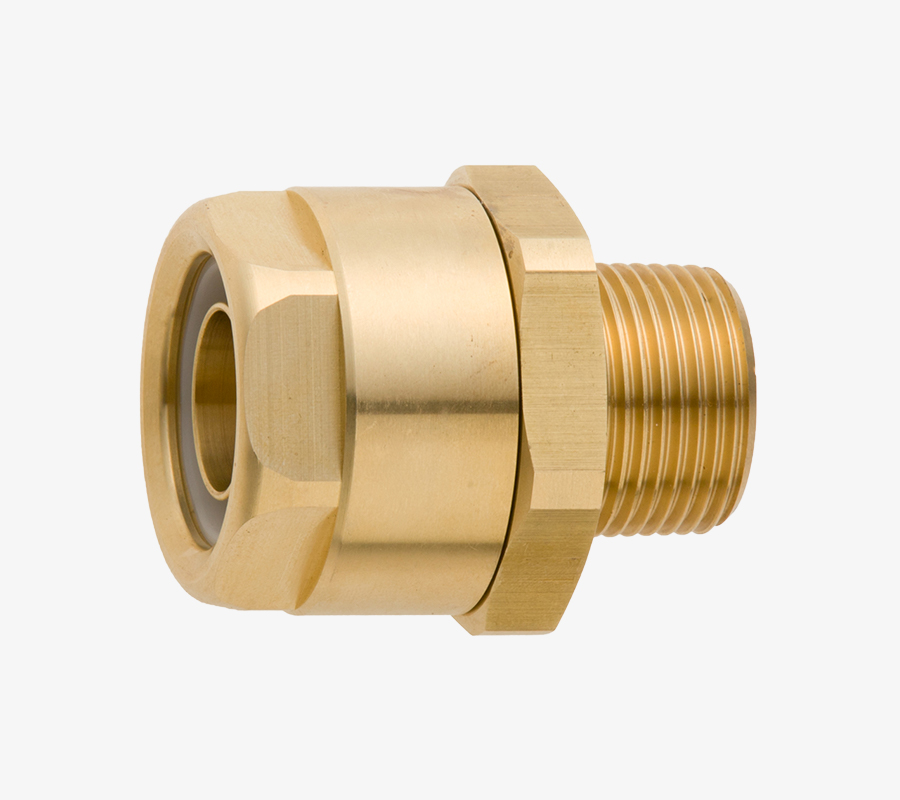

TOYOCONNECTOR TC3-B

工厂设备配管用接头（TOYOX胶管专用）

胶管一侧
圆盖螺母
胶管内径（mm）
9、12、15、19、25

机器一侧
外螺纹
连接尺寸
R1/4、R3/8、R1/2、R3/4、R1

型号		TC3-B
主材质		黄铜
功能		简单插入作业标准化节能防漏防脱重复使用
流体		水（工业用）　空气　油
合法性		符合RoHS2
材料详情	接头	黄铜
	圆盖螺母	黄铜
	橡胶密封垫圈	NBR
	套管	聚甲醛

接头规格表

型号	适合胶管内径（mm）	螺纹规格	尺寸（mm）				重量（g）	包装单位（个）
型号	适合胶管内径（mm）	螺纹规格	L	Φd1	HEX1	HEX2	重量（g）	包装单位（个）
TC3-B9-R1/4	9	R1/4	42.5	7	29	24	102	20
TC3-B9-R3/8	9	R3/8	43.5	7	29	24	108	20
TC3-B12-R3/8	12	R3/8	44.5	10	32	27	127	20
TC3-B12-R1/2	12	R1/2	48	10	32	27	141	20
TC3-B15-R3/8	15	R3/8	44.5	11.5	36	31	159	20
TC3-B15-R1/2	15	R1/2	48	13	36	31	167	20
TC3-B19-R1/2	19	R1/2	52	15	41	36	239	10
TC3-B19-R3/4	19	R3/4	53.5	17	41	36	241	10
TC3-B25-R3/4	25	R3/4	56	20.5	49	42	345	10
TC3-B25-R1	25	R1	59	22.5	49	42	357	10
