管道阀门 TOYOX东洋克斯日本原装进口TOYOX东洋克斯工厂设备配管用接头

日本原装进口TOYOX东洋克斯工厂设备配管用接头

货号: TC3-FS15-15A

库存: 0

¥0.00

简介

TOYOCONNECTOR TC3-FS食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）胶管一侧圆盖螺母胶管内径（mm）9、12、15、19、25机器一侧卡盘接头规格8A、10A、15A、1S、1.5S型号TC3-FS主材质不锈钢功能简单插入作业标准化防漏防脱重复使用防止液体积留流体…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

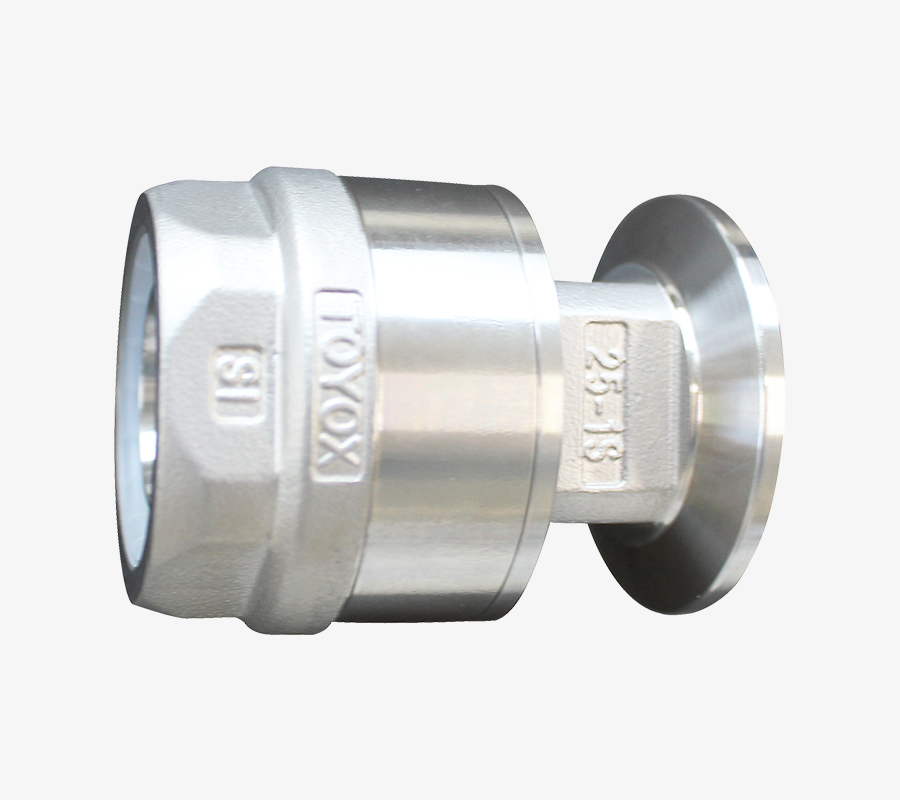

TOYOCONNECTOR TC3-FS

食品、饮料、药品等机器及设备配管用接头（TOYOSILICONE HOSE系列专用）

胶管一侧
圆盖螺母
胶管内径（mm）
9、12、15、19、25

机器一侧
卡盘
接头规格
8A、10A、15A、1S、1.5S

型号		TC3-FS
主材质		不锈钢
功能		简单插入作业标准化防漏防脱重复使用防止液体积留
流体		水（工业用）　空气　油　食品、饮料　药品、化妆品
合法性		符合RoHS2
材料详情	圆盖螺母	SCS13（相当于SUS304）
	套管	PVDF
	接头	SCS16（相当于SUS316L）

接头规格表

型号	适合胶管内径（mm）	接头规格	尺寸（mm）							重量（g）	包装单位（个）
型号	适合胶管内径（mm）	接头规格	对边距离	A	B	C	HEX	L	Φd1	重量（g）	包装单位（个）
TC3-FS9-8A	9	8A	21	34	27.5	10.5	24.2	55.5	6.9	177	20
TC3-FS12-10A	12	10A	21	34	27.5	14	27	56.5	10.1	196	20
TC3-FS15-15A	15	15A	21	34	27.5	17.5	30.8	57.5	13.3	212	20
TC3-FS15-1S	15	1S	27	50.5	43.5	23	30.8	59	13.3	283	10
TC3-FS19-15A	19	15A	21	34	27.5	17.5	35.8	59.5	16.9	248	10
TC3-FS19-1S	19	1S	27	50.5	43.5	23	35.8	61	16.9	317	10
TC3-FS25-1S	25	1S	27	50.5	43.5	23	43.8	64.5	22.8	407	10
TC3-FS25-1.5S	25	1.5S	35	50.5	43.5	35.7	43.8	65.5	22.8	434	10
