管道阀门 TOYOX东洋克斯日本原装进口TOYOX东洋克斯工厂设备配管用接头TOYOCONNECTOR TC3-S

日本原装进口TOYOX东洋克斯工厂设备配管用接头TOYOCONNECTOR TC3-S

货号: TC3-S15-R3/4

库存: 0

¥0.00

简介

TOYOCONNECTOR TC3-S工厂设备配管用接头（TOYOX胶管专用）胶管一侧圆盖螺母胶管内径（mm）9、12、15、19、25机器一侧外螺纹连接尺寸R1/4、R3/8、R1/2、R3/4、R1型号TC3-S主材质不锈钢功能简单插入作业标准化节能防漏防脱重复使用流体水（工业用）　空气　油　药品、化妆品…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

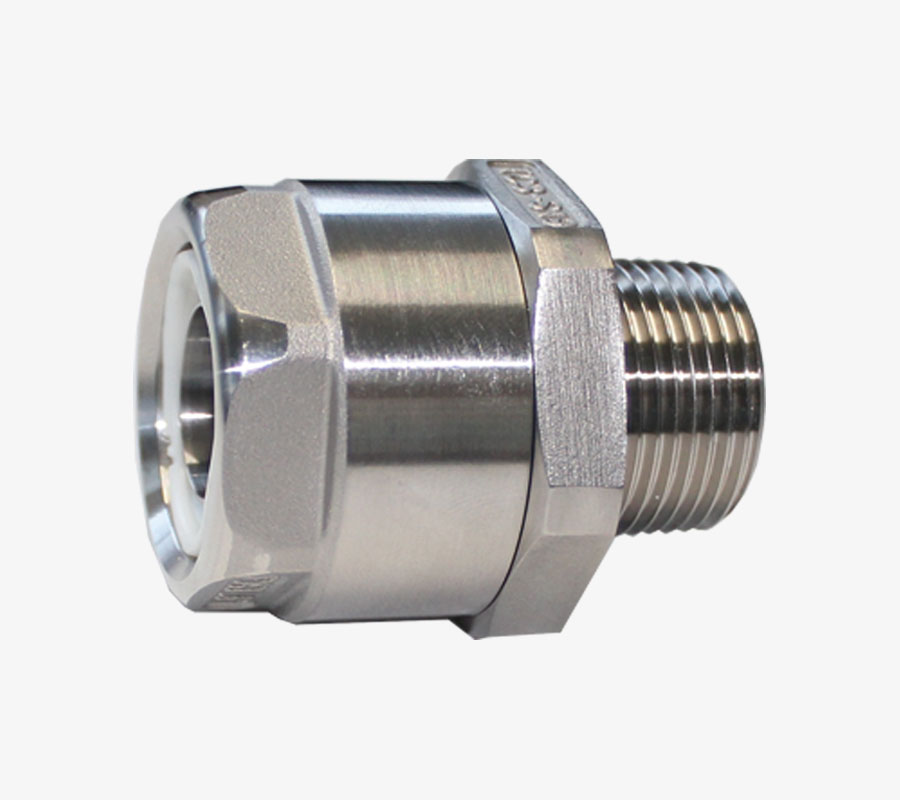

TOYOCONNECTOR TC3-S

工厂设备配管用接头（TOYOX胶管专用）

胶管一侧
圆盖螺母
胶管内径（mm）
9、12、15、19、25

机器一侧
外螺纹
连接尺寸
R1/4、R3/8、R1/2、R3/4、R1

型号		TC3-S
主材质		不锈钢
功能		简单插入作业标准化节能防漏防脱重复使用
流体		水（工业用）　空气　油　药品、化妆品　溶剂、涂料
合法性		符合RoHS2
材料详情	接头	SCS13（相当于SUS304）9-R3/8, 12-R1/2, 15-R1/2, 19-R3/4, 25-R1 \| AISI304F（相当于SUS304）9-R1/4, 12-R3/8, 15-R3/8, 19-R1/2, 25-R3/4 \| SUS304 15-R3/4, 19-R1
	圆盖螺母	SCS13(相当于SUS304)
	套管	聚甲醛
	橡胶密封垫圈	NBR

接头规格表

型号	适合胶管内径（mm）	螺纹规格	尺寸（mm）				重量（g）	包装单位（个）
型号	适合胶管内径（mm）	螺纹规格	L	Φd1	HEX1	HEX2	重量（g）	包装单位（个）
TC3-S9-R1/4	9	R1/4	43.0	7.0	29	24	100	20
TC3-S9-R3/8	9	R3/8	43.5	7.0	29	24	100	20
TC3-S12-R3/8	12	R3/8	44.5	10.0	32	27	123	20
TC3-S12-R1/2	12	R1/2	48.0	10.0	32	27	130	20
TC3-S15-R3/8	15	R3/8	44.5	11.5	36	31	157	20
TC3-S15-R1/2		R1/2	48.0	13.0	36	31	145	20
TC3-S15-R3/4		R3/4	49.5	13.0	36	31	218	20
TC3-S19-R1/2	19	R1/2	52.0	15.0	41	36	232	10
TC3-S19-R3/4		R3/4	53.5	16.5	41	36	220	10
TC3-S19-R1		R1	56.5	16.5	41	36	225	10
TC3-S25-R3/4	25	R3/4	56.0	20.5	49	42	338	10
TC3-S25-R1	25	R1	59.0	22.5	49	42	320
