主要特性
材料电阻元件 | Cu-Ni系合金箔 |
|---|---|
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围（℃） | CC-33A：-196～120℃ |
和主要的导线组合时的温度（℃） | 聚酯铜线：-196～150℃ |
自动补偿温度范围（℃） | 10～100℃ |
适用线膨胀系数×10－6/℃ | 5, 11, 16, 23, 27 |
室温下应变片界限（约％） | 5.0 |
室温下疲劳寿命（次数） | 1.2×107 （±1500×10-6应变时） |

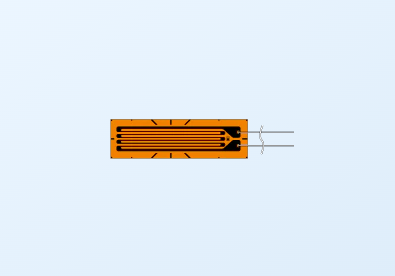

相关图片
构成
订购时，在应变片型号名称的末尾处空开1个字符后，加上与导线长度相对应的线名。
例）KFGS-2-120-C1-11带1m长的3线式平行聚乙烯线时：
→KFGS-2-120-C1-11 L1M3R
备注
关于带导线的应变片导线
单轴双线式导线的标准色为红色（R），也可根据要求制成白色、绿色、黄色、黑色。
单轴3线式的标准色为红色条纹（R），也可根据要求制成蓝色，黄色的条纹。
双轴，3轴应变片的颜色区分为双线式时的0°: 红色，90°: 白色，45°: 绿色
3线式时的0°: 红色， 90°: 黄色，45°: 蓝色的条纹。各种颜色均表示为S。
部分产品将与*RoHS认证产品一起出售。如需RoHS认证产品，详情请咨询
目标型号
型号名称 | 应变片(敏感栅) | 基底 | 线膨胀系数 |
|---|---|---|---|
KFGS-30-120-C1 | 30×3.3(mm) | 37×5.2(mm) | 11,16,23,27 |
KFGS-20-120-C1 | 20×5(mm) | 28×8(mm) | 11,16,23,27 |
KFGS-10-120-C1 | 10×3(mm) | 16×5.2(mm) | 11,16,23,27 |
KFGS-6-120-C1 | 6×1.7(mm) | 10×3.4(mm) | 11,16,23,27 |
KFGS-5-120-C1 | 5×1.4(mm) | 9.4×2.8(mm) | 5,11,16,23,27 |
KFGS-4N-120-C1 | 4×0.7(mm) | 8×1.4(mm) | 11,16,23,27 |
KFGS-3-120-C1 | 3×1.3(mm) | 7.4×2.8(mm) | 11,16,23,27 |
KFGS-2-120-C1 | 2×1.2(mm) | 6.3×2.8(mm) | 11,16,23,27 |
KFGS-2N-120-C1 | 2×0.84(mm) | 5.3×1.4(mm) | 11,16,23,27 |
KFGS-1-120-C1 | 1×1.1(mm) | 4.8×2.4(mm) | 11,16,23,27 |
KFGS-1N-120-C1 | 1×0.65(mm) | 4.2×1.4(mm) | 11,16,23,27 |
KFGS-03-120-C1 | 0.3×1.4(mm) | 3.5×2.4(mm) | 11,16,23,27 |
KFGS-02-120-C1 | 0.2×1.4(mm) | 3.3×2.4(mm) | 11,16,23,27 |
