日本ATEC艾泰克支撑球PVL15SH-☐ [带垃圾排放孔]江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球PVL15SH-☐ [带垃圾排放孔]江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVL55SH-☐[带垃圾排放孔]* ☐ = 普通熊的数量向上的力 / 1 个球推荐工作压力…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVL15SH-☐ [带垃圾排放孔]江崎中部办事处

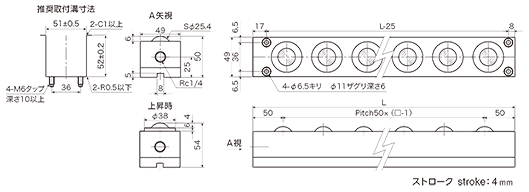

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

PVL55SH-☐
[带垃圾排放孔]

* ☐ = 普通熊的数量

向上的力 / 1 个球

推荐工作压力0.4 ~0.6MPa（耐压0.9MPa）推荐气压	0.4MPa	549N（56千克力）
	0.5MPa	676N（69kgf）
	0.6MPa	804N（82kgf）

使用说明使用说明
好转向上

玉数	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
1	100	549	56	676	69	804	82	3D-CAD 。PDF格式 .dwg .dxf 域名
2	150	1,098	112	1,352	138	1,608	164	3D-CAD 。PDF格式 .dwg .dxf 域名
3	200	1,647	168	2,028	207	2,412	246	3D-CAD 。PDF格式 .dwg .dxf 域名
4	250	2,196	224	2,704	276	3,216	328	3D-CAD 。PDF格式 .dwg .dxf 域名
5	300	2,745	280	3,380	345	4,020	410	3D-CAD 。PDF格式 .dwg .dxf 域名
6	350	3,294	336	4,056	414	4,824	492	3D-CAD 。PDF格式 .dwg .dxf 域名
7	400	3,843	392	4,732	483	5,628	574	3D-CAD 。PDF格式 .dwg .dxf 域名
8	450	4,392	448	5,408	552	6,432	656	3D-CAD 。PDF格式 .dwg .dxf 域名
9	500	4,941	504	6,084	621	7,236	738	3D-CAD 。PDF格式 .dwg .dxf 域名
10	550	5,490	560	6,760	690	8,040	820	3D-CAD 。PDF格式 .dwg .dxf 域名
11	600	6,039	616	7,436	759	8,844	902	3D-CAD 。PDF格式 .dwg .dxf 域名
12	650	6,588	672	8,112	828	9,648	984	3D-CAD 。PDF格式 .dwg .dxf 域名
13	700	7,137	728	8,788	897	10,452	1,066	3D-CAD 。PDF格式 .dwg .dxf 域名
14	750	7,686	784	9,464	966	11,256	1,148	3D-CAD 。PDF格式 .dwg .dxf 域名
15	800	8,235	840	10,140	1,035	12,060	1,230	3D-CAD 。PDF格式 .dwg .dxf 域名
16	850	8,784	896	10,816	1,104	12,864	1,312	3D-CAD 。PDF格式 .dwg .dxf 域名
17	900	9,333	952	11,492	1,173	13,668	1,394	3D-CAD 。PDF格式 .dwg .dxf 域名
18	950	9,882	1,008	12,168	1,242	14,472	1,476	3D-CAD 。PDF格式 .dwg .dxf 域名
19	1,000	10,431	1,064	12,844	1,311	15,276	1,558	3D-CAD 。PDF格式 .dwg .dxf 域名
20	1,050	10,980	1,120	13,520	1,380	16,080	1,640	3D-CAD 。PDF格式 .dwg .dxf 域名
21	650	11,529	1,176	14,196	1,449	16,884	1,722	3D-CAD 。PDF格式 .dwg .dxf 域名
22	700	12,078	1,232	14,872	1,518	17,688	1,804	3D-CAD 。PDF格式 .dwg .dxf 域名
23	750	12,627	1,288	15,548	1,587	18,492	1,886	3D-CAD 。PDF格式 .dwg .dxf 域名
24	800	13,176	1,344	16,224	1,656	19,296	1,968	3D-CAD 。PDF格式 .dwg .dxf 域名
25	850	13,725	1,400	16,900	1,725	20,100	2,050	3D-CAD 。PDF格式 .dwg .dxf 域名
26	900	14,274	1,456	17,576	1,794	20,904	2,132	3D-CAD 。PDF格式 .dwg .dxf 域名
27	950	14,823	1,512	18,252	1,863	21,708	2,214	3D-CAD 。PDF格式 .dwg .dxf 域名
28	1,000	15,372	1,568	18,928	1,932	22,512	2,296	3D-CAD 。PDF格式 .dwg .dxf 域名
29	1,050	15,921	1,624	19,604	2,001	23,316	2,378	3D-CAD 。PDF格式 .dwg .dxf 域名
30	1,050	16,470	1,680	20,280	2,070	24,120	2,460	3D-CAD 。PDF格式 .dwg .dxf 域名
