日本原装KYOWA共和放大器内置式扭矩传感器TPS-A-2NM

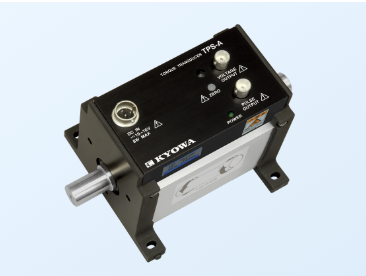

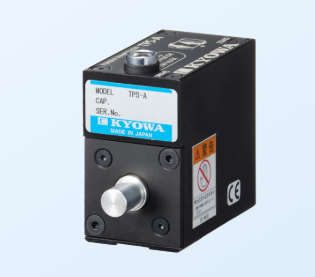

放大器内置式扭矩传感器TPS-A-2NM

货号: TPS-A-2NM

库存: 0

¥0.00

简介

小型轻量、采用非接触式传送, 放大器内置式扭矩传感器。通过采用非接触传送化提高维修性。额定容量：0.1N・m～5kN・m额定输出：5V4%（负载电阻5kΩ或以上（01NM～2NM为2kΩ或以上））最高回转速度：15000rpm（0.1N・m～2N・m）, 5000rpm（5N・m～500N・m）, 4000rpm（1kN

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

特点

●内置放大器, 电压输出为±5V
●带旋转输出功能（4脉冲/旋转）
●采用无键槽, 摩擦连接型联轴器的标准规格
（TPS-A-5KNM除外）,可消除因键的间隙而引起的测量误差
●TPS-A-01NM, 05NM, 1NM, 2NM为宽30mm的薄型, 可以并列放置测量。

备注

TPS-A-01～2NM: 本公司也可以制作符合CE认证的产品，详情请咨询。

规格

性能

额定容量	±2N･m
额定输出	±5V±4%（负载电阻2kΩ或以上）
非线性	±0.1%RO或以内
滞后	±0.1%RO或以内

环境特性

允许使用温度范围	-10～70℃（无结露现象）
温度补偿范围	-10～60℃（无结露现象）
零点温度影响	±0.03%RO/℃或以内
输出温度影响	±0.1%/℃或以内

电气特性

放大器的截止频率	1.5kHz（截止点的振幅比-3±1dB）
SN比	50dB或以上（不旋转时）
电源	DC12V ± 0.5V
消耗电流	约0.4A或以下（DC12V供电时）

机械特性

安全过载	200%
最高转速	15000rpm
旋转输出	4脉冲/圈（开路集电极输出时，无法检测旋转方向）
保护等级	IP40（IEC 60529）
允许弯曲力矩	1.2N・m（传感器单独时）
允许轴负荷	300N（不旋转时)
惯性力矩	1.5×10-6kg･m2
重量	约150g

选购件	联轴器：SFC-025SA2-T011-K-8B-□B 无键槽 □为对方孔的直径，○为轴加工公差（无标记：h7，K：k6，M：m6，J：j6，S：35+0.010～0） AC电源时：AC适配器 UNI318-1215-AC，输出电缆 TE-58R（2m，前端接头） DC12V时：DC电源线 P-76（推荐12V），电源、输出电缆 TE-57（2m，前端裸线）输出电缆 TE-58R（2m，前端接头） DC24V时：电源、输出电缆 TE57-A-24V（2m，前端裸线）（用于将DC 14V～30V的电源转换为DC 12V）
