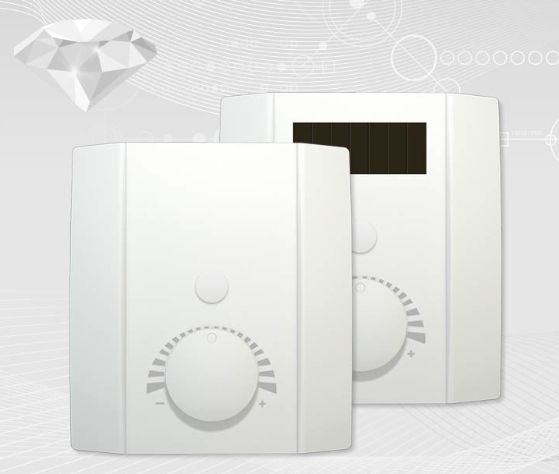

| 应用/类型 | 房间控制单元 |
|---|
| 目的 | 室内气候控制、测量数据采集 |
|---|
| 指标 | 温度、相对湿度、绝对湿度、焓、露点、CO2、VOC、CO2/VOC 混合 |
|---|
| 接口 | 无源、有源、0..5 V、0..10 V、4..20 mA、EnOcean （868 MHz）、EnOcean （902 MHz）、LoRaWAN® （868 MHz）、RS485 Modbus、RS485 BACnet |
|---|
| 股票 | 不 |
|---|
| 功能 | 温度控制、考勤 |
|---|
| 作功能 | 设定点调节温度、存在通知 |
|---|
| 控制 | 电位器 （P），标签 {- [刻度] +}，按钮 （T），带 LED 24 V =，颜色可通过跳线配置（7 种颜色） |
|---|
| 配置 | NOVOSapp、App、uConfig、BUS、跳线、DIP 开关、ETS （KNX）、LoRaWAN® 下行链路（取决于类型） |
|---|
| 传感器 | Pt1000 DIN B 级、Pt100 DIN B 级、Pt1000 1/3 DIN、Ni1000 DIN B 级、Ni1000TK5000、NTC10k |
|---|
| 输出电压 | 0..10 V 或 0..5 V、2 个 0..10 V 或 0..5 V、3 个 0..10 V 或 0..5 V、4 个 0..10 V 或 0..5 V，通过跳线可调，通过 app 或 uConfig 进行带电零配置，最小负载 10 kΩ |
|---|
| 输出电流 | 4..20 mA，2x 4..20 mA，最大负载 500 Ω |
|---|
| 入口 | 1 个 NTC10k 或浮动触点输入，1 个浮动触点输入，2 个浮动触点输入 |
|---|
| 网络技术 | RS485 Modbus、RS485 BACnet （MS/TP）、KNX （TP1） |
|---|
| 科技 | EnOcean （IEC 14543-3-10） 868 MHz，发射功率 <10 mW，EEP A5-10-03 （4BS），EEP A5-10-05 （4BS），EEP A5-10-10 （4BS），EEP A5-10-12 （4BS），LoRaWAN® （868 MHz） |
|---|
| 数据传输 | 唤醒时间：100 秒（标准），或 240 秒（通过 DIP 开关调节），心跳周期：每 10 次唤醒一次，旋转角度变化 >5°（设定值控制器）时每 100 秒一次，温度变化 >0.3 K，湿度变化 >1.6% rH，只需按一下按钮即可立即更改，可选配置 |
|---|
| 温度范围 （°C） | -35..+70 |
|---|
| 输出信号温度 | 根据 EEP 缩放，0..+40 °C、0..+50 °C（默认设置），可从 4 个温度范围 -50..+50 |0..+50 |-20..+80 |-15..+35 °C |
|---|
| 湿度应用 | 最大 85% rH 无冷凝 |
|---|
| 精度温度 | ±0.4 K（典型值 21 °C）、±0.5 K（典型值 21 °C），在标准测量范围内，±0.3 K（典型值 0 °C）、±0.4 K（典型值 0 °C）、±0.2 K（典型值 25 °C，取决于温度） |
|---|
| 测量范围湿度 | 0..100% rH 无冷凝，0..85 KJ/kg 焓，0..50 |0..80 g/m³ 绝对湿度，0..+50 |-20..+80 °C 露点，可选配置 |
|---|
| 精度湿度 | ±2% RH 之间为 10..90%（通常在 21 °C 时） |
|---|
| 测量范围 CO2 | 0..2000 ppm、0..5000 ppm，可选配置 |
|---|
| 准确度 CO2 | ±50 ppm +读数的3%（典型值在21 °C，50% rH，1015 hPa），自校准双通道 |
|---|
| 测量VOC（混合气体） | 加热金属氧化物半导体 |
|---|
| 电源 | 24 V = （±10%） SELV，15..35 V = SELV，19..29 V ~ SELV，太阳能电池，免维护内部超级电容，可在照明不足的环境中使用备用电池，电池LS14250 （3.6 V），电池类型 AA （1x），通过总线供电，29 V = SELV |
|---|
| 功耗 | 类型。0.4 W （24 V =）、0.8 VA （24 V ~） |
|---|
| 显示 | 电子纸显示屏 44x24 毫米，RGB-LED |
|---|
| 箱 | 电脑V0 |
|---|
| 颜色 | 纯白色、黑色 |
|---|
| 保护 | IP20，符合 DIN EN 60529 |
|---|
| 连接 | 免工具弹簧夹具，最大 1.5 mm²，可拆卸插入式夹具，最大 Ø=0.8 mm，电缆入口开口位于背面，预定断点位于底部，钻孔标记位于顶部 |
|---|
| 集会 | 表面安装在标准隐藏式插座（Ø=60 mm）上，齐平安装在标准隐藏式插座（Ø=60 mm，深度最小 45 mm）中，平放在基材上，胶水或螺钉，外壳的下部可以预先组装并与外壳的上部分开接线 |
|---|
| 供货范围 | 包括用于连接的胶膜 |
|---|
| 包装长度（毫米） | 115 |
|---|
| 包装宽度（mm） | 105 |
|---|
| 包装高度（毫米） | 30 |
|---|
| 包装 | 折叠纸箱 |
|---|
| 设备长度（毫米） | 110 |
|---|
| 设备宽度（毫米） | 100 |
|---|
| 设备高度（毫米） | 23 |
|---|
| 提示 | 请注意我们关于安装无线传感器的指南，对于带有附加传感器的设备请注意折扣组 |
|---|
| 住房选项 | 电子纸显示屏 44x24 毫米 |
|---|
| 危险材料 | 不 |
|---|
