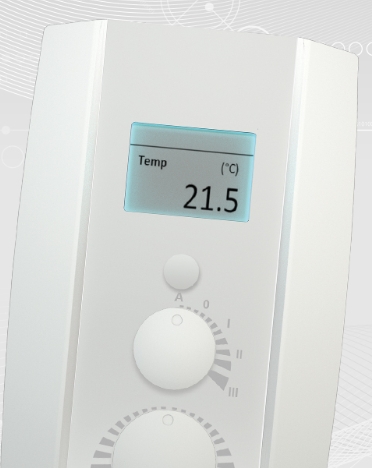

| 应用/类型 | 房间控制单元 |
|---|
| 目的 | 室内气候控制、测量数据采集 |
|---|
| 指标 | 温度、相对湿度、绝对湿度、焓、露点、CO2、VOC、CO2/VOC 混合 |
|---|
| 接口 | RS485 Modbus、RS485 BACnet、无源、有源、0..5 V、0..10 V、4..20 mA |
|---|
| 股票 | 不 |
|---|
| 功能 | 温度控制、风扇控制、存在 |
|---|
| 作功能 | 温度设定点调节，风扇液位调节，最多 5 级，存在通知 |
|---|

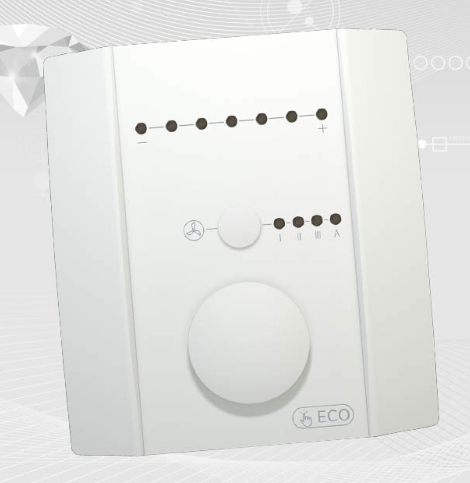

| 控制 | 电位器 （P），10 kOhm，1 kOhm，5 kOhm，有源 0..10 V，标签 {- [scale] +}，旋转开关 （S），2 个风扇速度，标签 {[scale] 0 I}，3 个风扇级，标签 {[scale] 0 I II}，4 个风扇级，标签 {[scale] 0 I II III}，5 个风扇级，标签 {[scale] A 0 I II III}，按钮 （T），带 LED 24 V =，颜色可通过跳线配置（7 种颜色） |
|---|
| 配置 | NOVOSapp、uConfig、BUS、跳线、ETS （KNX）（取决于类型） |
|---|
| 传感器 | 不带传感器、NTC10k、Pt1000 DIN B 级、Ni1000 DIN B 级、Pt1000 1/3 DIN、Pt100 DIN B 级、Ni1000TK5000、NTC20k、LM235Z |
|---|
| 输出电压 | 0..10 V 或 0..5 V、2 个 0..10 V 或 0..5 V、3 个 0..10 V 或 0..5 V、4 个 0..10 V 或 0..5 V，通过跳线可调，通过 app 或 uConfig 进行带电零配置，最小负载 10 kΩ |
|---|
| 输出电流 | 4..20 mA、2x 4..20 mA、3x 4..20 mA、4x 4..20 mA，最大负载 500 Ω |
|---|
| 入口 | 1 个 NTC10k 或浮动触点输入，1 个浮动触点输入，2 个浮动触点输入 |
|---|
| 网络技术 | RS485 Modbus、RS485 BACnet （MS/TP）、KNX （TP1） |
|---|
| 数据传输 | RS485 Modbus RTU，半双工，波特率 9,600、19,200、38,400 或 57,600，奇偶校验：无（2 个停止位）、偶数或奇数（1 个停止位） |
|---|
| 温度范围 （°C） | -35..+70 |
|---|
| 输出信号温度 | 0..+50 °C（默认设置），可从 4 个温度范围中选择 -50..+50 |0..+50 |-20..+80 |-15..+35 °C |
|---|
| 湿度应用 | 最大 85% rH 无冷凝 |
|---|
| 精度温度 | ±0.5 K（典型值 21 °C），在标准测量范围内，±0.3 K（典型值 0 °C）、±0.4 K（典型值 0 °C）、±0.2 K（典型值 25 °C，取决于温度） |
|---|
| 测量范围湿度 | 0..100% rH 无冷凝，0..85 KJ/kg 焓，0..50 |0..80 g/m³ 绝对湿度，0..+50 |-20..+80 °C 露点，可选配置 |
|---|
| 精度湿度 | ±2% RH 之间为 10..90%（通常在 21 °C 时） |
|---|
| 测量范围 CO2 | 0..2000 ppm、0..5000 ppm，可选配置 |
|---|
| 准确度 CO2 | ±50 ppm +读数的3%（典型值在21 °C，50% rH，1015 hPa），自校准双通道 |
|---|
| 测量VOC（混合气体） | 加热金属氧化物半导体 |
|---|
| 电源 | 24 V = （±10%） SELV，15..35 V = SELV，19..29 V ~ SELV |
|---|
| 功耗 | 类型。0.4 W （24 V =）、0.8 VA （24 V ~） |
|---|

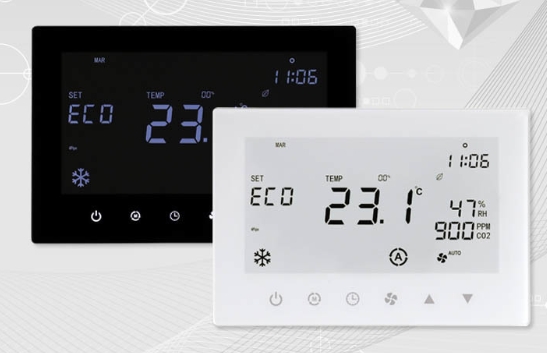

| 显示 | LCD 29x35 毫米，RGB 背光，带交通灯功能，阈值可配置，可选择通过应用程序或 uConfig 进行参数设置 |
|---|
| 箱 | 电脑V0 |
|---|
| 颜色 | 纯白色、黑色 |
|---|
| 保护 | IP30，符合 DIN EN 60529 |
|---|
| 连接 | 免工具弹簧夹具，最大 1.5 mm²，可拆卸插入式夹具，最大 Ø=0.8 mm，电缆入口开口位于背面，预定断点位于底部，钻孔标记位于顶部 |
|---|
| 集会 | 表面安装在标准隐藏式插座（Ø=60 mm）上，齐平安装在标准隐藏式插座（Ø=60 mm，深度最小 45 mm）中，平放在基材上，胶水或螺钉，外壳的下部可以预先组装并与外壳的上部分开接线 |
|---|
| 包装长度（毫米） | 170 |
|---|
| 包装宽度（mm） | 110 |
|---|
| 包装高度（毫米） | 45 |
|---|
| 设备长度（毫米） | 163 |
|---|
| 设备宽度（毫米） | 106 |
|---|
| 设备高度（毫米） | 28 |
|---|
| 住房选项 | LCD 29x35 毫米，RGB 背光 |
|---|
| 危险材料 | 不 |
|---|
