NIPPON GEAR日本齿轮阀门执行器L120-2000

货号: L120-2000

库存: 0

品牌: NIPPON GEAR日本齿轮

¥0.00

简介

L120 系列总结过程宽范围限位扭矩阀控制L120 系列Limitoque L120 系列是一款使用电机和齿轮系的多回转阀门执行器。除了坚固精密的结构和全面的控制机制外，其易于维护的设计确保了长期稳定运行。为了满足广泛领域的要求，我们准备了防水、防爆等8种不同的单元尺寸和保护…

分类: 作业工具·自动化控件, NIPPON GEAR日本齿轮,

产品详情

L120 系列

总结

过程宽范围
限位扭矩阀控制
L120 系列

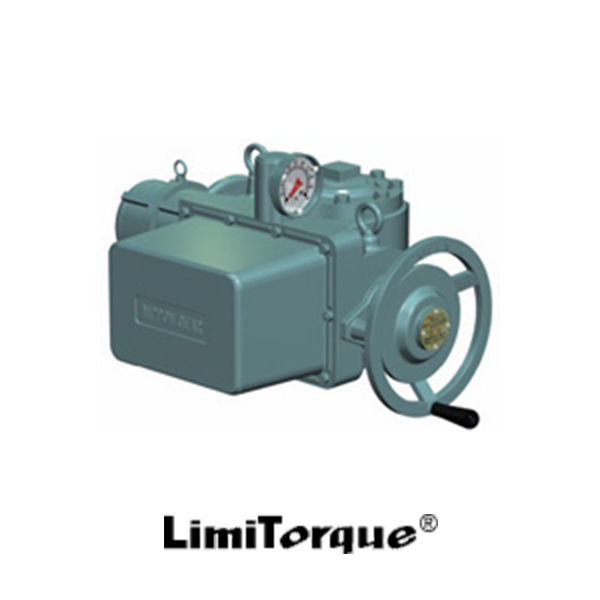

Limitoque L120 系列是一款使用电机和齿轮系的多回转阀门执行器。
除了坚固精密的结构和全面的控制机制外，其易于维护的设计确保了长期稳定运行。为了满足广泛领域的要求，我们准备了防水、防爆等8种不同的单元尺寸和保护形式。

用

●消防、水电厂、上下水道、石油、化工、船舶、造纸等。
● 多回转阀（闸阀、截止阀、贯穿闸门、闸门等）可直接与L120安装使用。
●部分回转阀（蝶阀、旋塞阀、阻尼器等）可与部分回转执行器组合使用。

长处

坚固的外壳

・标准外壳由小型铝压铸件和大型铸铁制成。
・户外型（IP55）为标准规格，如果需要，还可以提供防水和防爆型。
・粗线径的O型圈可长时间保持高气密性。

耐用的齿轮系

・蜗轮和蜗杆分别由铝青铜钢和铬钼钢制成。实现驱动套筒10万转以上的长使用寿命。
・每个齿轮使用根据负载的最佳材料，密封齿轮箱内部填充高压润滑脂。

高性能扭矩开关

・采用大容量银触点，寿命长。
・可在整个扭矩范围内设置开闭方向的工作点。可靠地保护阀门免受过载影响。

高精度齿轮限位开关

・所有单元均标配额定电压为600V的4位齿轮限位开关。
- 四个带有四个触点的转子每个转子检测四个阀门位置。
• 工作点可以在整个行程的任何位置设置。
• 开关转子工作可靠，这要归功于用润滑脂润滑的密封金属间歇齿轮。您设置的位置不会移动。

高度安全的电动/手动开关作

・所有型号均标配离合器杆。通过将控制杆切换到手动位置，可以进行手动作。
电机旋转时，杠杆会自动返回，由电力作，手轮不转动。

标配接地端子/空间加热器

・所有型号均配备用于高湿度和水湿环境的接地端子，以及用于在低温环境下稳定运行的空间加热器。可用于广泛的领域。

广泛的控制功能

・由各种控制系统设备组成的整体控制，支持控制站（控制面板）和计算机控制。
・还可以开发成连接网络中多个执行器的集中管理系统。

规范

	恍惚
单位尺寸			L120-10	L120-20	L120-40	L120-85	L120-190	L120-420	L120-800	L120-2000
机制和规格	允许扭矩 N.m		140	270	540	1100	2500	5700	11000	27000
	允许推力 kN		44	88	130	200	330	620	1100	2200
	最大阀杆直径 mm	螺钉连接驱动2	※32	※57	※66	※83	※88	※127	※127	※158
	最大阀杆直径 mm	按键连接 **驱动器 1	24 （7×3 ）	46 （14×3.8 ）	53 （16×4.3 ）	70 （20×4.9 ）	73 （20×4.9 ）	108 （28×6.4 ）	180 （45×10.4 ）	206 （50×11.4 ）
	输出轴速度最小值^-1	60赫兹	12-192	12-192	12-192	12-192	12 18-96 120-192	12 18-72 84-168	12-36 84-192	12-30 36-60
	输出轴速度最小值^-1	50赫兹	12-168	12-168	12-168	12-168	12-18 24-84 96-168	12-18 24-60 72-168	12-60 72-144	12-30 36-48
	手动减速比	标准	1:1	1:1	1:1	※※※	40：1 24：1 9：1	39：1 28：1 11：1	34：1 13：1	270：1 164：1
	手动减速比	选择	4.2:1	5.7:1	12:1	ー	115：1 69：1 26：1	236：1 170：1 67：1	202：1 79：1	772：1 468：1
	可安装执行器		BA（允许推力 26-1200 kN，用于多匝气泡） HB（允许推力 0.83-200 kN·m，用于半匝气泡） H（允许推力 390-1100 kN·m，用于部分回转气泡）
电气和控制规格	发动机	权力	交流200V/400V/50Hz、200V/440V/60Hz（可支持交流600V以下）
		启动扭矩	500%
		绝缘类型	F型
		额定时间	15 分
		恒温器	15 分
		空间加热器	归属感
		热保护器	选择
	电机启动器		选择
	按钮开关
	显示灯
	选择开关
	孔径发射器
	调制控制
保护形式	保护结构		IP55,67、NEMA，I，II.，IV.，VI.
保护形式	防爆		JIS Exdll BT4 FM 1 级 B、C、D 组 1,2 FM 2 级 E、F、G 组 1,2 CSA 1 级 B 组 2 CSA 1 级 C、D 组 1,2 CSA 2 级 E，G 组 1,2 Cenelec 组 2a，2b T4（BS 5501 第 5 部分）
