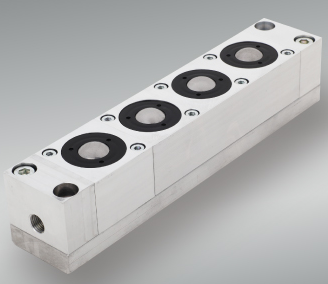

ISB井口机工万向球ISR50S-200-A

货号: ISR50S-200-A

库存: 0

¥0.00

简介

气升出口轴承单元。ISR型气球升降机是一种省力设备，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。ISR-50S型号具有更大的活塞直径，即使是单活塞，也表现出超过ISR-38型的提升能力。根据应用和尺寸，总长度可从100mm~1000mm以50mm为增量进行选择。它主要用于安…

分类: 其他, ISB井口机工,

产品详情

气升出口轴承单元。

ISR型气球升降机是一种省力设备，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。

ISR-50S型号具有更大的活塞直径，即使是单活塞，也表现出超过ISR-38型的提升能力。

根据应用和尺寸，总长度可从100mm~1000mm以50mm为增量进行选择。

它主要用于安装在压力机的垫槽上。

该阵容还包括用于洁净室的“ISR-C型”。

型	升降球机长度 L （mm）	球数 n	自重（公斤）	每球升降机起重能力 kN（kgf）			日语	英语
				送风压力 MPa （kgf/cm2）
				0.4 （4.08）	0.5 （5.10）	0.6 （6.12）
ISR50S-100-A	100	1	0.8	0.46 （47）	0.60 （61）	0.73 （75）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-150-A	150	2	1.3	0.92 （94）	1.20 （122）	1.47 （150）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-200-A	200	3	1.7	1.38 （141）	1.79 （183）	2.20 （225）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-250-A	250	4	2.1	1.84 （188）	2.39 （244）	2.94 （300）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-300-A	300	5	2.5	2.30 （235）	2.99 （305）	3.68 （375）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-350-A	350	6	2.9	2.76 （282）	3.59 （366）	4.41 （450）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-400-A	400	7	3.4	3.22 （329）	4.19 （427）	5.15 （525）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-450-A	450	8	3.8	3.69 （376）	4.78 （488）	5.88 （600）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-500-A	500	9	4.2	4.15 （423）	5.38 （549）	6.62 （675）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-550-A	550	10	4.6	4.61 （470）	5.98 （610）	7.35 （750）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-600-A	600	11	5	5.07 （517）	6.58 （671）	8.09 （825）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-650-A	650	12	5.5	5.53 （564）	7.18 （732）	8.82 （900）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-700-A	700	13	5.9	5.99 （611）	7.77 （793）	9.56 （975）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-750-A	750	14	6.3	6.45 （658）	8.37 （854）	10.30 （1050）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-800-A	800	15	6.7	6.91 （705）	8.97 （915）	11.00 （1125）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-850-A	850	16	7.1	7.37 （752）	9.57 （976）	11.80 （1200）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-900-A	900	17	7.6	7.83 （799）	10.20 （1037）	12.50 （1275）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-950-A	950	18	8	8.29 （846）	10.80 （1098）	13.20 （1350）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50S-1000-A	1000	19	8.4	8.75 （893）	11.40 （1159）	14.00 （1425）	PDF格式	PDF格式
							DXF	DXF
							STP的
