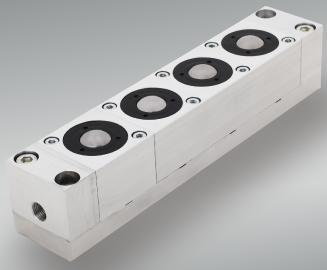

ISB井口机工万向球ISR50D-250-A

货号: ISR50D-250-A

库存: 0

¥0.00

简介

气升出口轴承单元。ISR型气球升降机是一种省力装置，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。ISR-50D型号采用双活塞机构，提供超过ISR-50S型号的起重能力。总长度可根据用途和尺寸从100mm~1000mm以50mm为增量进行选择。主要用于安装在压力机的垫槽上。该…

分类: 其他, ISB井口机工,

产品详情

气升出口轴承单元。

ISR型气球升降机是一种省力装置，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。

ISR-50D型号采用双活塞机构，提供超过ISR-50S型号的起重能力。

总长度可根据用途和尺寸从100mm~1000mm以50mm为增量进行选择。

主要用于安装在压力机的垫槽上。

该阵容还包括用于洁净室的“ISR-C型”。

型	升降球机长度 L （mm）	球数 n	自重（公斤）	每球升降机起重能力 kN（kgf）			日语	英语
				送风压力 MPa （kgf/cm2）
				0.4 （4.08）	0.5 （5.10）	0.6 （6.12）
ISR50D-100-A	100	1	0.8	0.98 （100）	1.24 （127）	1.51 （154）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-150-A	150	2	1.2	1.96 （200）	2.49 （254）	3.02 （308）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-200-A	200	3	1.6	2.94 （300）	3.73 （381）	4.53 （462）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-250-A	250	4	2	3.92 （400）	4.98 （508）	6.04 （616）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-300-A	300	5	2.4	4.90 （500）	6.22 （635）	7.55 （770）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-350-A	350	6	2.8	5.88 （600）	7.47 （762）	9.06 （924）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-400-A	400	7	3.2	6.86 （700）	8.71 （889）	10.60 （1078）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-450-A	450	8	3.6	7.84 （800）	9.96 （1016）	12.10 （1232）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-500-A	500	9	4	8.82 （900）	11.20 （1143）	13.60 （1386）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-550-A	550	10	4.4	9.80 （1000）	12.40 （1270）	15.10 （1540）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-600-A	600	11	4.8	10.80 （1100）	13.70 （1397）	16.60 （1694）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-650-A	650	12	5.2	11.80 （1200）	14.90 （1524）	18.10 （1848）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-700-A	700	13	5.6	12.70 （1300）	16.20 （1651）	19.60 （2002）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-750-A	750	14	6	13.70 （1400）	17.40 （1778）	21.10 （2156）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-800-A	800	15	6.4	14.70 （1500）	18.70 （1905）	22.60 （2310）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-850-A	850	16	6.8	15.70 （1600）	19.90 （2032）	24.10 （2464）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-900-A	900	17	7.2	16.70 （1700）	21.20 （2159）	25.70 （2618）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-950-A	950	18	7.6	17.60 （1800）	22.40 （2286）	27.20 （2772）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR50D-1000-A	1000	19	8	18.60 （1900）	23.60 （2413）	28.70 （2926）	PDF格式	PDF格式
							DXF	DXF
							STP的
