作业工具·自动化控件 ATEC艾泰克 ATEC爱泰克气动浮球FGU-NEH

ATEC爱泰克气动浮球FGU-NEH

货号: FGU-NEH

库存: 0

¥0.00

简介

压接自由导向单元是补偿零件压接过程中芯线不对中的单元。通过消除使用液压、伺服压力机等压装轴、轴承、衬套等零件过程中因定心误差而引起的问题，我们可以提高装配质量并减少工时。风格型工作负荷（压接时）负载能力桌面活动范围顶板行程启动电阻※1启动电阻重复性重复…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

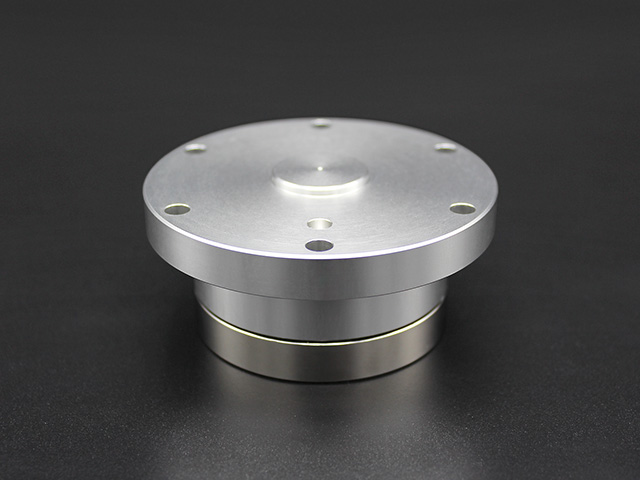

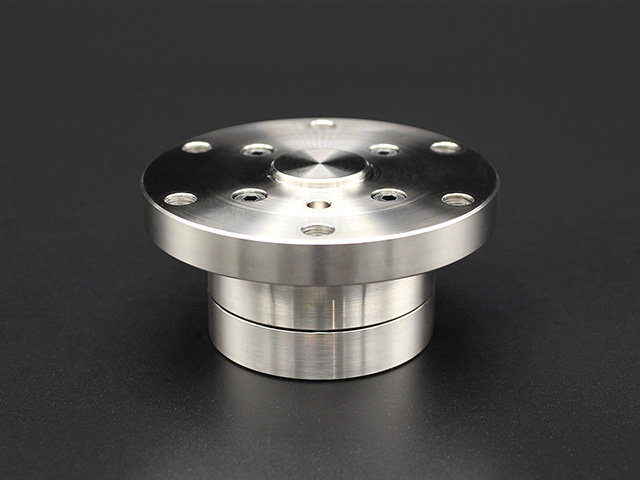

压接自由导向单元是补偿零件压接过程中芯线不对中的单元。

通过消除使用液压、伺服压力机等压装轴、轴承、衬套等零件过程中因定心误差而引起的问题，我们可以提高装配质量并减少工时。

	风格型	工作负荷（压接时）负载能力	桌面活动范围顶板行程		启动电阻※1 启动电阻	重复性重复精度		加压重心范围※2 加压重心范围	压接工具负载能力※3 压接工具负载能力	排比※4 排比	质量重量	垂直行程（0.5mm）垂直行程		工作温度范围温度范围	计算机辅助设计
	风格型	工作负荷（压接时）负载能力	X・Y	θ	X/Y 方向	X/Y 方向	θ方向	加压重心范围※2 加压重心范围	压接工具负载能力※3 压接工具负载能力	排比※4 排比	质量重量	设置负载※5 设定压力重量	坐着的负载※6 座椅压力重量	工作温度范围温度范围	计算机辅助设计
用于轻负载轻载	FGU-L-003-2T	294N （30kgf）	±2毫米	±7.3° 在原点位置 2mm ST ±1.4°~±4.3°	约3N	±0.1毫米	±0.2°	距中心Ø20mm 以内	2公斤	0.05	300克	―		0~60°C
	FGU-L-005-2T	490N （50kgf）		±7.3° 在原点位置 2mm ST ±1.4°~±4.3°	约 5N				4公斤		300克
	FGU-L-010-2T	980N （100kgf）		±5.8° 在原始位置 2mm ±1.2°~±3.7° 在 ST 处	约10N				8公斤		520克
用于重载重载	FGU-NEH-1-2T	9.8kN （1tf）	±2毫米	±8.0° 在原始位置 2mm 处 ST ±1.6°~±4.6°	约20N	±0.5毫米	±1.0°	距中心Ø20mm 以内	5公斤	0.05	542克	150N ±10%	320N ±10%	0~60°C
	FGU-NEH-2-2T	19.6kN （2tf）		2mmST ±1.3°~±4.1°）时原始位置±6.6°	约20N			距中心Ø25mm 以内	5公斤		800克	150N ±10%	320N ±10%
	FGU-NEH-5-2T	49.0kN （5tf）		±5.3° 在原位 ± 1.1°~±3.4° 在 2mm ST	约50N			距中心Ø30mm 以内	5公斤		1,320 克	300N ±10%	400N ±10%
	FGU-NEH-10-2T	980kN （10tf）		±5.1° 在原始位置 2mm ±1.1°~±3.0° 在 ST 处	约50N			距中心Ø30mm 以内
