KYOWA共和测试表 WGI-400A-01

货号: WGI-400A-01

库存: 10

品牌: KYOWA共和

¥5400.00 ¥4515.00

简介

KYOWA共和测试表 WGI-400A-01 三种灵敏度注册（实际负载校准、灵敏度注册校准、数字注册校准）●比较值记忆、4 种模式切换功能● 具有任意值设置的电平测试信号功能WGI-400A-00：交流电源WGI-400A-01：交流电源，带BCD 输出的 WGI-400A-02：交流电源，带 RS-232C 的WGI…

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

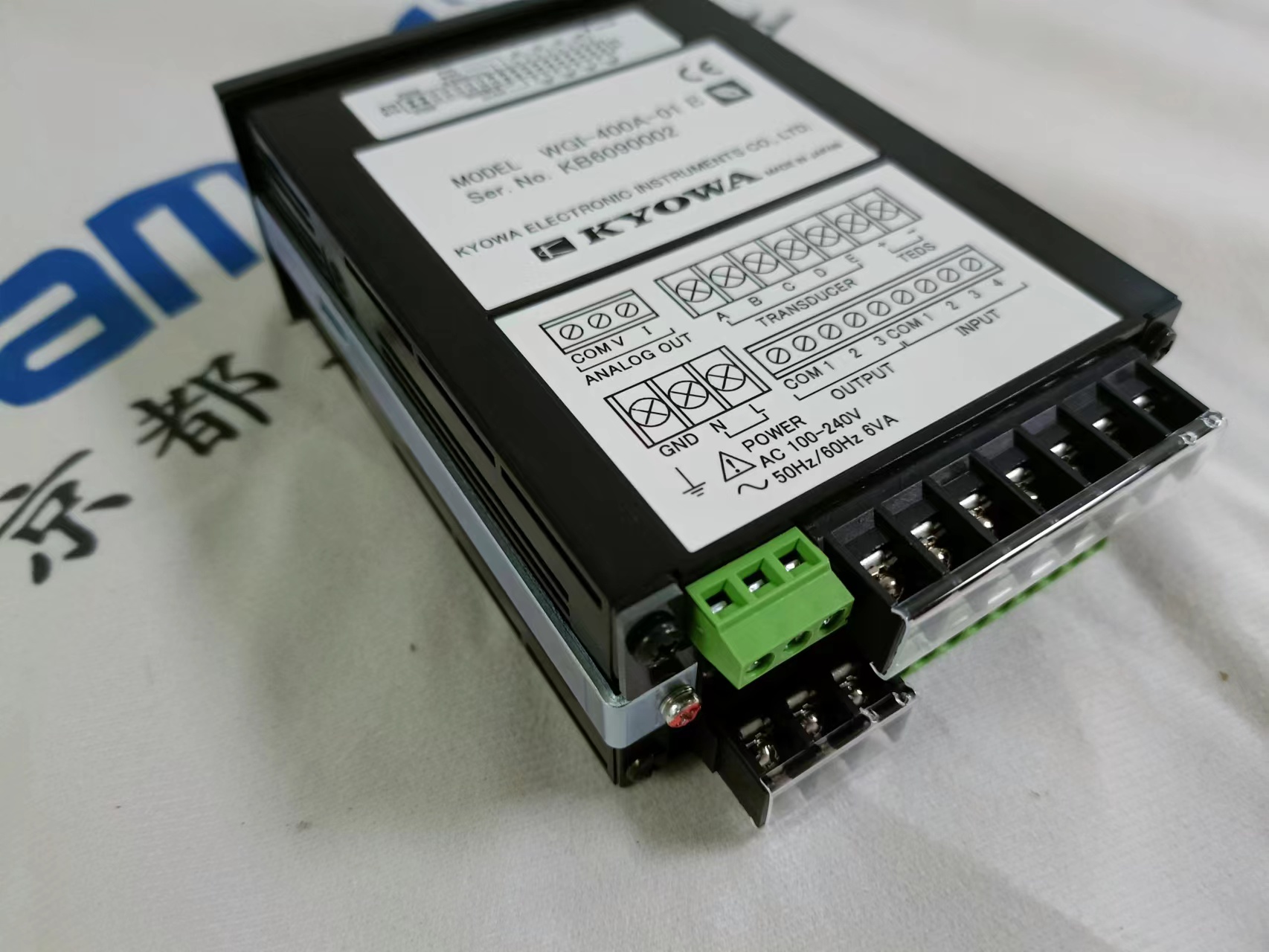

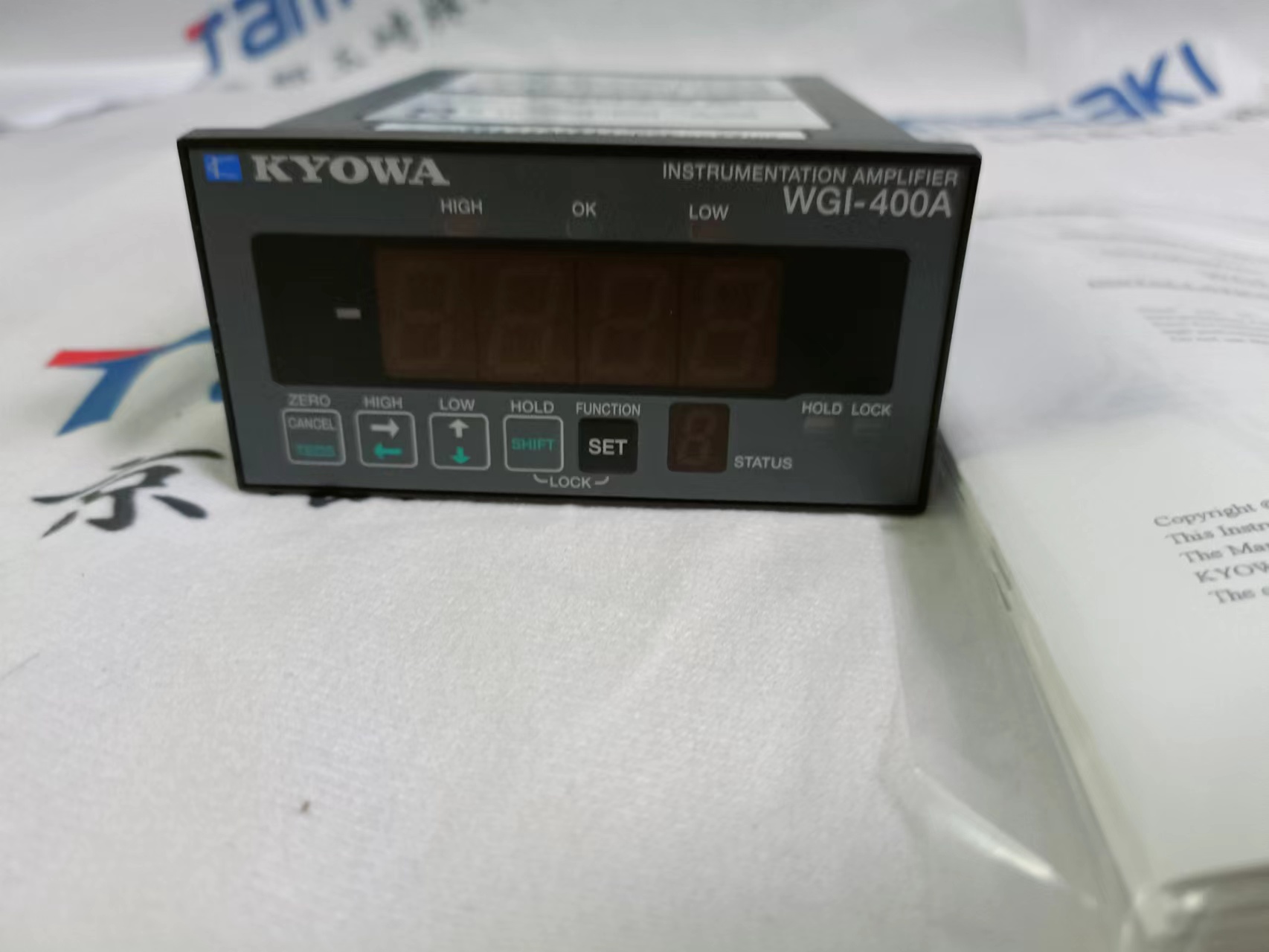

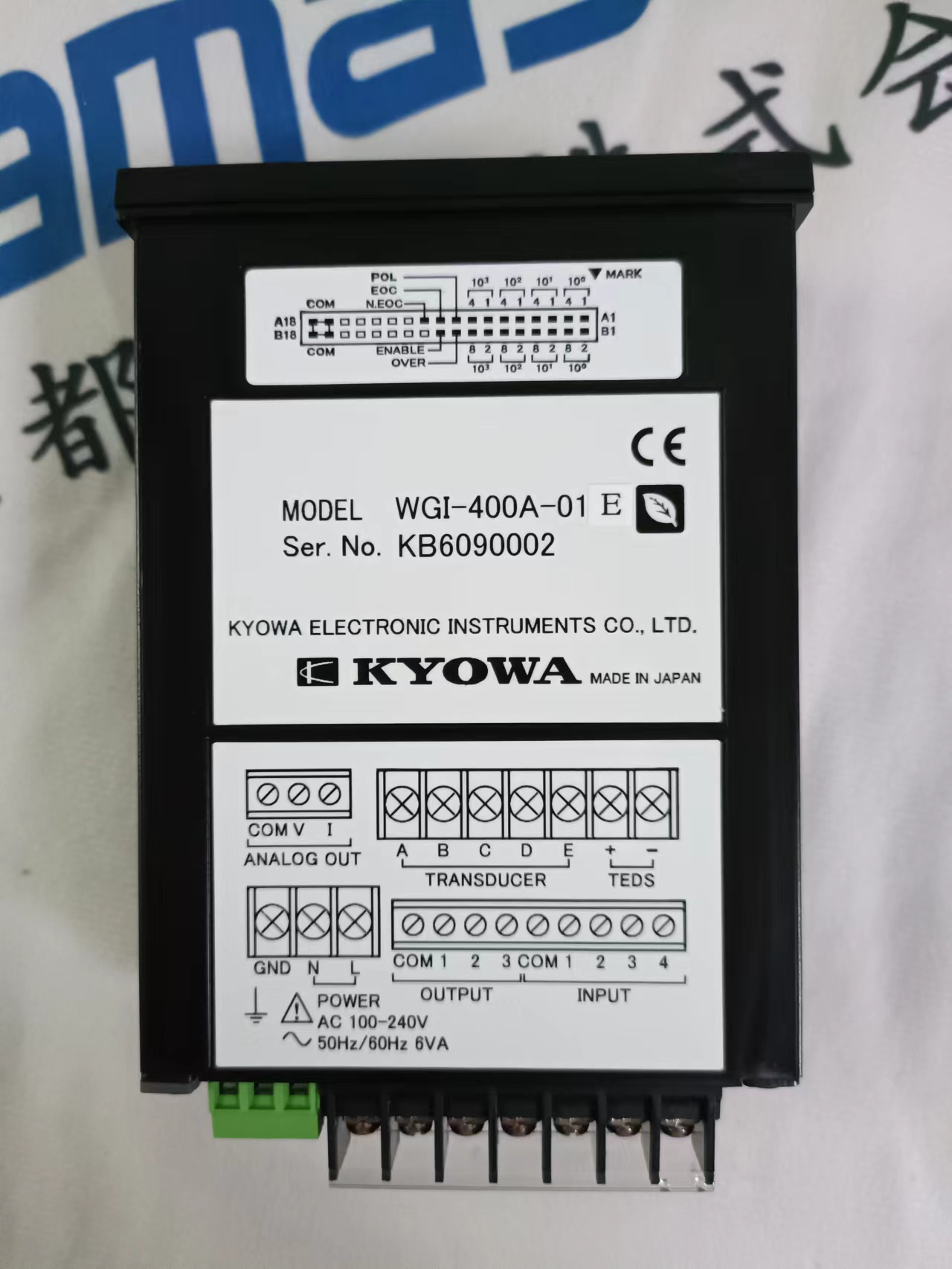

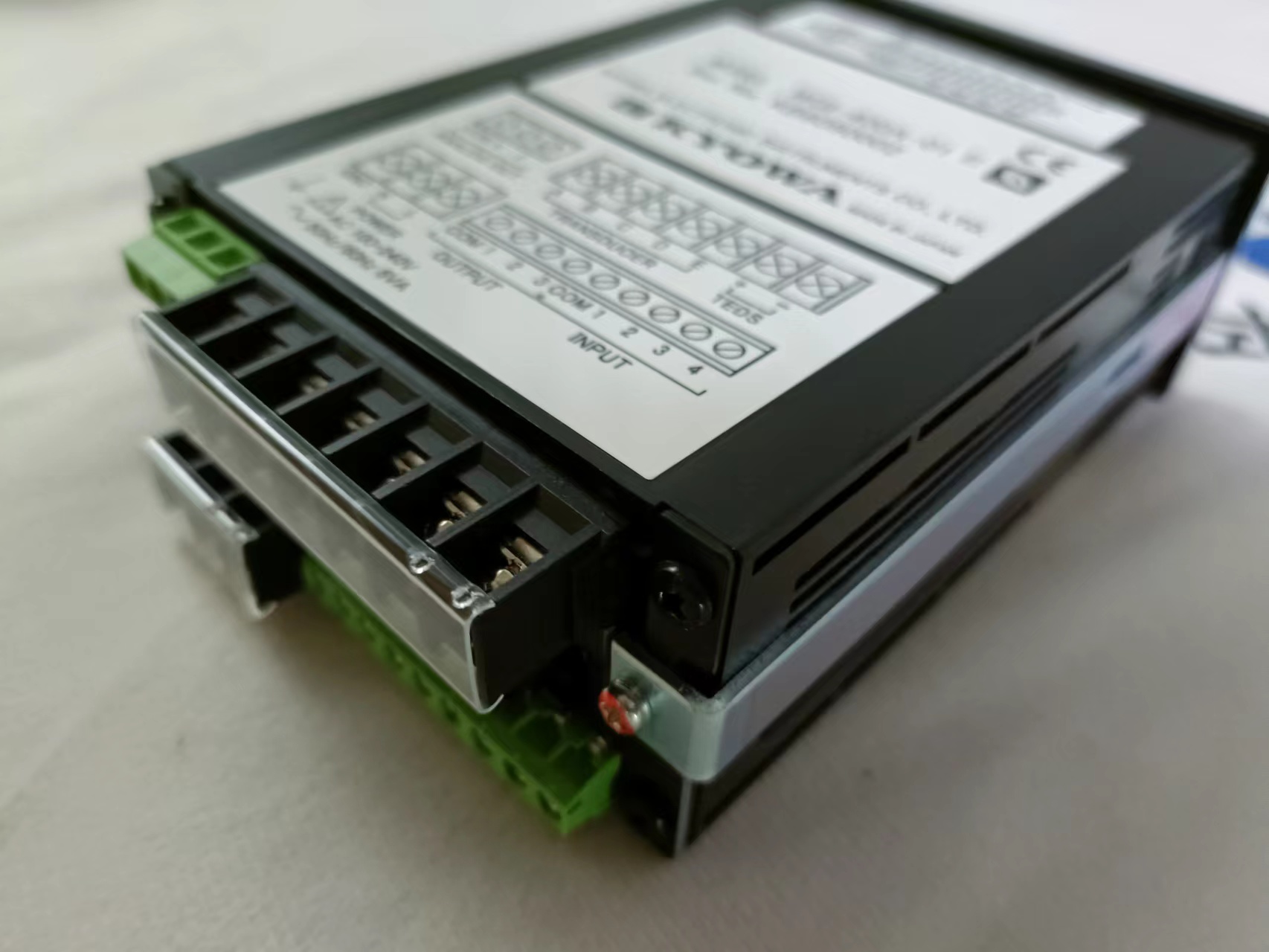

KYOWA共和测试表 WGI-400A-01
三种灵敏度注册（实际负载校准、灵敏度注册校准、数字注册校准） ●比较值记忆、4 种模式切换功能 ● 具有任意值设置的电平测试信号功能

WGI-400A-00：交流电源WGI-400A-01
：交流电源，带
BCD 输出的 WGI-400A-02：交流电源，带 RS-232C 的
WGI-400A-03：交流电源，带 RS-485 的
WGI-400A-10：直流电源
WGI-400A-11：直流电源，带 BCD 输出的
WGI-400A-12：直流电源，带 RS-232C 的
WGI-400A-13：带 RS-485 的直流电源

规范测量部分

输入通道数	1
适配转换器	应变片传感器
兼容的桥电阻	87.5~1000Ω（可并联4台350Ω）
桥式电源	DC 2V （30mA）、DC 4V （50mA）可选
测量范围	± 3.2 mV（包括零点调整范围）
采样率	50 次/秒
分辨率	64000 个输入范围计数（双极）
校准功能	实际负载校准、灵敏度注册校准、数字注册校准

显示

指示	±9999 字符高度 14 毫米，红色 LED 速度 50 次/秒
小数点	在任何位置显示
归零功能	由数字零、击键或控制输入信号控制，其值在输入范围内
平滑功能	最小刻度 1、2、5、10、20、50、100 计数移动平均值 0、2、4、8、16、32、64、128 次
自动归零功能	零点跟踪（设定范围内的自动数字零点）零点附近零点（自动显示零点）
加法功能	设置范围 ±9999
原始值显示范围	±3.200mV/V
液位测试功能	可显示任意值
温度稳定性	零点± 0.5 μV/°C 或更低，灵敏度 ± 0.01%/°C 或更低
非线性	± （0.1%FS±1digit）或更低

控制输入

得分	4 分（零位指令、水平测试指令、模式指令 1、模式指令 2）
Signal Capacitance	DC12V、5mA 或更高
输入法	集电极开路信号（NPN）或非电压触点信号

控制输出

得分	3 分（HIGH、OK、LOW）
输出方式	集电极开路信号（NPN）
负载能力	30 VDC，20 mA（阻性负载）
Pattern 函数	4 组上下限值，可通过控制信号进行切换。
上下限比较功能	点数： 2 点（HIGH， LOW）设定范围 ±9999 比较速度 50 次/秒
评判功能	积分： 1 积分（OK）

模拟输出	选择电压输出或电流输出

模拟输出

电压输出	±10 V（负载电阻 2 kΩ 或更高），可任意扩展
电流输出	4~20mA （负载电阻 500Ω 或更小），可任意缩放
响应速度	约 0.25 秒（10% → 90%）
非线性	± 0.1% FS 或更低
频率响应	1Hz（-3分贝±1分贝）

其他

TEDS 功能	自动灵敏度注册（按键作、开机、RS 控制）
权力	交流电源 AC 100~240V，功耗约 6VA 直流电源 DC 10~30V，功耗 8W 以下
工作温度和湿度范围	-10~50°C，20~85%
外形尺寸	96（宽）×48（高）×144（深）毫米
面板切割尺寸	推荐 92.20 ⁴ ×45.2 0 ⁴ 0.8~5.0mm
质量	约 300g （交流电源，标准型）
一致性指令	EMC 指令 2014/30/EU低电压指令 2014/35/EU（仅适用于交流规范）、 RoHS 指令 2011/65/EU、（EU） 2015/863（10 种物质）

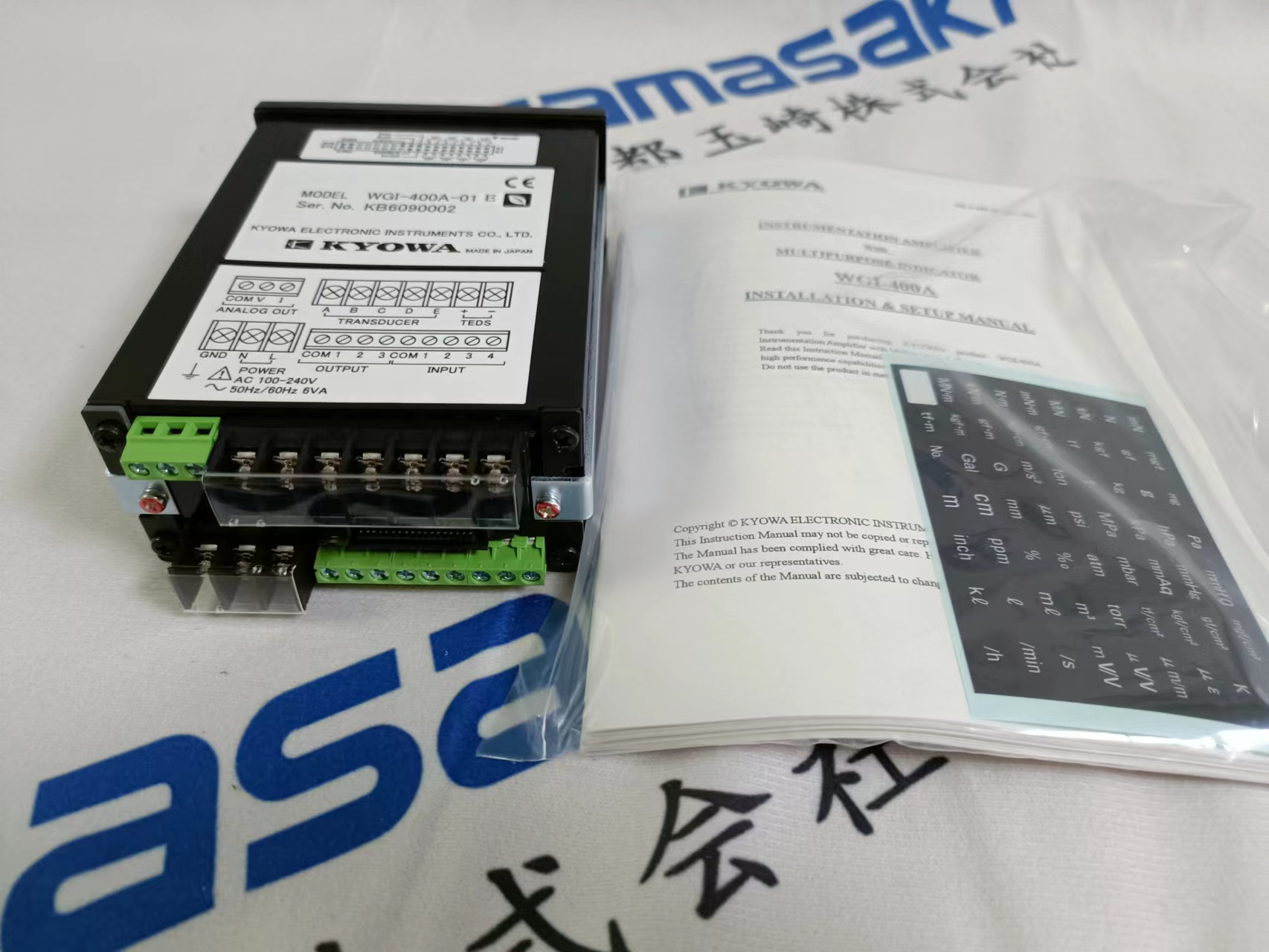

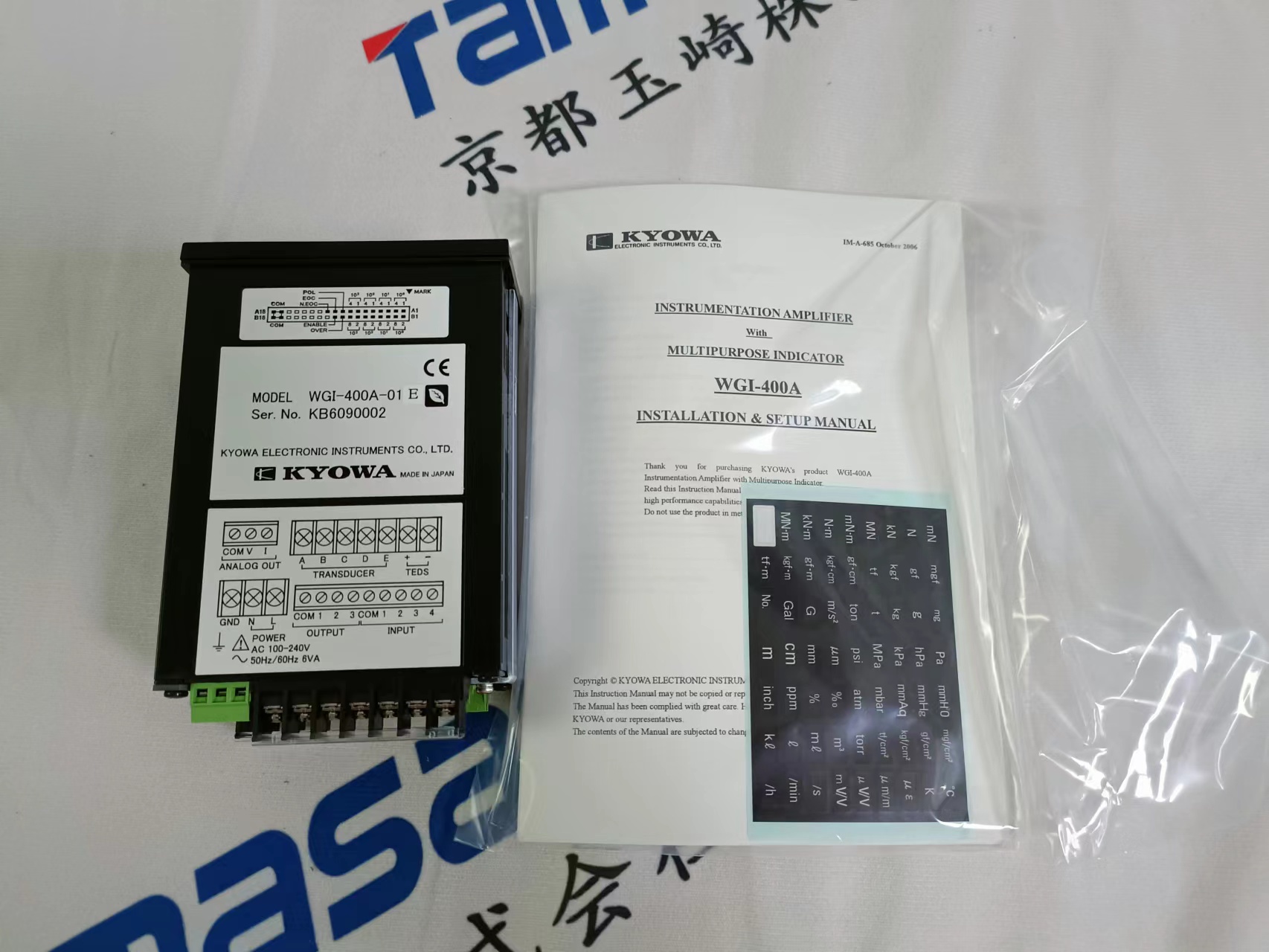

标准配件	说明书单位封条
单独出售	交流电源线 P-23（AC100V用）、P-28（AC200V用） BCD 输出电缆 N-43 BCD输出打印机电缆 N-44

可选规
格BCD 输出

输出信号	并行 BCD、POL、OVER、EOC
输出逻辑	正负逻辑可选（BCD/POL、OVER）
输出方式	集电极开路输出（NPN）
输出额定值	直流 30V 20mA

RS-232C 系列

通信方式	全双工
传输速度	提供 2400、4800、9600、19200 和 384000 bps
数据长度	7 或 8 个选项
停止位	提供 1 和 2
奇偶校验位	无、偶数奇偶校验和奇数奇偶校验
定界符	可从 CR、CR+LF 中选择
使用的信号名称	TXD、RXD、CTS、RTS、GND

RS-485 系列

通信方式	2 线半双工（轮询和选择）
同步方法	异步方法
传输速度	提供 2400、4800、9600、19200 和 384000 bps
停止位	提供 1 和 2
奇偶校验位	无、偶数奇偶校验和奇数奇偶校验
定界符	可从 CR、CR+LF 中选择
使用的信号名称	同相（+）、反相（-）、GND/TERM（+）、TERM（-）
Termination Resistor	200 Ω（TERM+ 和 TERM- 短路，终端电阻导通）
连接的设备数量	31
