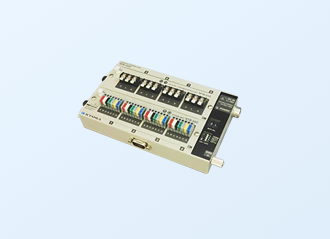

测量仪器型号、名称、种类 | NTB-500C：带控制软件DCS-100A
NTB-500C-0：不带控制软件DCS-100A,可选购 |
|---|
可安装测量单元 | 【型式：NTB-50C 】
名称：应变单元
端子台种类：单触式端子台
【型式：NTB-51C】
名称：电压与热电偶单元
端子台种类：焊接、螺丝紧固共用型端子台
※不能安装NTB-50A，NTB-50B，NTB-51A
※NTB-500A和NTB-500C可以连接使用 |
|---|
测量对象与测量单元 | 【应变单元NTB-50C】
应变片、应变片式传感器
1/4 桥法 120Ω 双线式
1/4 桥法 120Ω 3线式
半桥法 120Ω～1000Ω 工作- 工作法
全桥法 120Ω～1000Ω 全电桥法
【电压与热电偶单元NTB-51C】
电压 ±10.0000V
电压 ±50.0000V
温度 热电偶 K
温度 热电偶 T |
|---|
输入通道数 | 最多8通道/台
即最多可混装2台测量单元（4通道/台） |
|---|
同步运转 | 最多8台64通道
NTB-500A和NTB-500C可以连接使用 |
|---|
自动测量功能 | 在自动测量条件设定软件上，预先设定测量条件
接通电源后, 开始输出CAN数据
测量仪器之间数据不同步 |
|---|
采样频率 | 1，2，5，10，20，50，100，200，500，1k Hz
所有通道同步采样
采样频率 (Hz)：1k
电缆长度 = 20 m：8
电缆长度 = 80 m：4
电缆长度 = 100 m：-
电缆长度 = 400 m：-
采样频率 (Hz)：500
电缆长度 = 20 m：16
电缆长度 = 80 m：8
电缆长度 = 100 m：4
电缆长度 = 400 m：-
采样频率 (Hz)：200
电缆长度 = 20 m：40
电缆长度 = 80 m：20
电缆长度 = 100 m：8
电缆长度 = 400 m：4
采样频率 (Hz)：100
电缆长度 = 20 m：64
电缆长度 = 80 m：40
电缆长度 = 100 m：20
电缆长度 = 400 m：8
采样频率 (Hz)：50
电缆长度 = 20 m：64
电缆长度 = 80 m：64
电缆长度 = 100 m：40
电缆长度 = 400 m：20
采样频率 (Hz)：20～1
电缆长度 = 20 m：64
电缆长度 = 80 m：64
电缆长度 = 100 m：64
电缆长度 = 400 m：64
※通信电缆长度400m时, 主机固件版本要在FIRM Version 01.05以上。 |
|---|
电缆长度 | 电缆总延长 最大400m |
|---|
TEDS | 安装NTB-50C时
TEDS传感器读取功能
有通道名称的写入功能
（当制造商ID为共和电业时） |
|---|
接口 | Bosch2.0B active对应
（ISO-11898规格基准高速CAN） |
|---|
数据保存 | 测量数据保存在电脑内（无内部存储） |
|---|
使用温度范围 | -10～50℃ |
|---|
使用湿度范围 | 20～85%（无结露现象） |
|---|
电源 | DC 11～16V |
|---|
消耗电流 (DC12V工作时) | 【安装2 台 NTB-50C 时】
待机时：200mA 或以下
进行测量时：230mA 或以下
【安装2 台 NTB-51C 时】
待机时：250mA 或以下
进行测量时：300mA 或以下 |
|---|
外形尺寸 | 175(W)×28.7(H)×106.4(D)mm（不含凸起部分） |
|---|
重量 | 约490g |
|---|
Compliance | Directive 2014/30/EU (EMC) (適用于设备间距在30m之内) |
|---|
