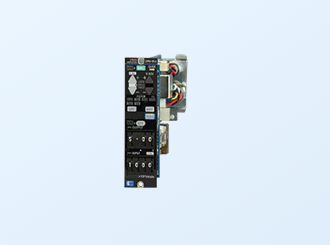

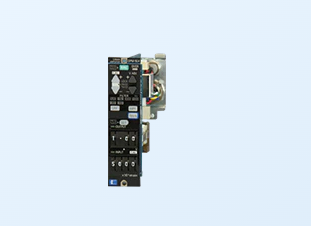

日本原装KYOWA共和多功能信号放大器DPM-92A 动态应变测量卡

多功能信号放大器DPM-92A 动态应变测量卡

货号: DPM-92A 动态应变测量卡

库存: 0

品牌: KYOWA共和

¥0.00

简介

●设定简单，相比从前机型大幅度地缩短操作时间●CAL设定为4位，就可以按传感器的校准值设定●由于输入输出之间绝缘，安全性优越，不易受干扰●备有各种固定用安装配件和提手●通过电脑设置和控制，大大减少多点测量的工作时间

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

规格

测量対象	应变片（需另行准备电桥盒）应变片式传感器
输入通道数	1
适合电桥电阻	60～1000 Ω
应变率	2.00固定
电桥电源	2 Vrms
平衡调整范围（BAL）	电阻：±2%或以内（±10000×10-6应变量或以内）容量：2000 pF或以内（电桥电阻为120 Ω时）
平衡调整方式	电阻 : 自动平衡调整（保存在非易失性内存中）精度 : ±0.5×10-6应变或以内（条件：输入100×10-6应变量，输出5 V时）容量 : CST方式（自动追踪）
响应频率	DC～5 kHz（偏差±10%或以内）
载波频率	12 kHz
非线性	±0.2%FS或以内
校准应变（CAL）	±（1～9999×10-6应变量）精度 : ±（0.5% + 0.5×10-6应变量）或以内
灵敏度调整器	通过INPUT开关（4位数字开关）和OUTPUT开关（3位数字开关）的设定值组合来设定放大器灵敏度 OUTPUT开关范围 : 1.00～5.00 V，每档0.01 V INPUT开关范围 : 100～9999×10-6应变量, 每档1×10-6应变量精度 : ±（0.5%+5 mV）或以内范围 : ×200～×50000
灵敏度微调整器	×0.4～×1
低通滤波器	2阶Butterworth 截止频率 : 10，30，100，300，1k Hz及FLAT的6段截止点的振幅比 : -3±1 dB 衰减特性 : -12±1 dB/oct.（设定为1 kHz时除外）
高通滤波器	截止频率 : 0.2 Hz及OFF的2段
SN比	45 dBp-p或以上（条件：灵敏度设定为200×10-6应变量，输出5 V时，120 Ω短路）
稳定度	温度零点：±0.1×10-6应变量/℃或以内　　灵敏度：±0.05%/℃或以内时间零点：±1×10-6 应变量/8h或以内　　灵敏度：±0.3%/8h或以内（条件：灵敏度设定为100×10-6应变量，输出5 V时，零点测量120 Ω短路，灵敏度测量120 Ω电桥电阻）
输出	双输出（BNC接头和集中接头输出相同电压）输出电压 : ±5 V或以上（负载电阻值5 kΩ或以上）零点调整范围 : ±0.1 V或以上
关闭输出功能	有
输出阻抗	2 Ω或以下
绝缘耐压	AC 500V 1分钟（输入―输出之间，输入―机箱之间，输出―机箱之间）
过载输入显示	LED亮灯
TEDS	通过读取传感器的TEDS信息，把OUTPUT开关的输出电压设定为额定电压。
输入开放检测功能	输入开放时，输出为负饱和
接头形状	输入接头 : NDIS4102（7针）接头输出接头 : BNC
外形尺寸	24（W）×96（H）×170（D）mm 不含凸起部分
重量	约190 g
Compliance	Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS)
