推荐Core i5 2GHz或以上
＊同时使用采集视频和四则运算FFT分析功能时，请确保CPU相当于Core i5 3GHz或以上。

OS为32位时，2GB或以上
OS为64位时，4GB或以上

显像度 1024×768或以上

1

最大640×480

最大30fps

AVI

1

和测量动作进行联动的视频数据的监控，收集以及变焦
*分辨率、帧频由所用的照相机决定。

对象测量器 : EDX-200A，EDX-10B，UCAM-550A，NTB-500C，PCD-400系列，EDX-5000A，CTRS-100A
测量模式 : 数据文件的保存处为电脑时
手动、手动（设定收录数据数）
数据文件的保存处为控制设备时
手动、手动（设定收录数据数）、触发
*实际上可以设定的测量条件还受到测量仪器的限制。

1

1

播放、停止、暂停、逐帧播放、反向逐帧播放、放大缩小、改变播放速度

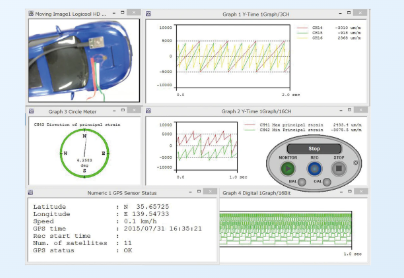

视频数据与图表波形的光标可连动并播放

运算ON/OFF、运算式（半角200字符或以内）、单位、数值显示位数、通道名称（半角40字符或以内）、零运算、零运算值

可打印，预览运算通道条件

读取，保存运算通道条件的文件
读取，保存矩阵文件（CSV格式）

同时显示、收录运算通道与测量数据
运算通道数据可保存为与测量数据相同的KS2文件

可输入的通道 : 测量通道，运算通道
可输入的运算符号和常数 : 加：+、减：-、乘：*、除：/、乘方：∧、PI：π、括弧：（）
运算函数 : SQR 平方根函数
ABS 绝对值函数
SIN 正弦函数
COS 余弦函数
TAN 正切函数
ASIN ASIN函数（反正弦 弧度单位）
ACOS ACOS函数（反余弦 弧度单位）
ATAN ATAN函数（反正接 弧度单位）
DSIN DSIN函数（反正弦 角度单位）
DCOS DCOS函数（反余弦 角度单位）
DTAN DTAN函数（反正接 角度单位）
LOG LOG函数（常用对数）
LN LN函数（自然对数）
EXP EXP函数（指数）
HMX 最大主应变
HMN 最小主应变
HSM 最大剪切应变
SMX 最大主应力
SMN 最小主应力
SSM 最大剪切应力
DEG 主应变的方向

对象测量器 : EDX-200A，EDX-10B，UCAM-550A，NTB-500C，PCD-400系列，EDX-5000A，CTRS-100A
数据文件保存处 : 电脑的数据文件保存文件夹
*控制1台EDX-5000A时，可以保存到EDX-5000A的数据驱动器
测量模式 : 手动、手动（设定收录数据数）
　 时间间隔、模拟触发，
采样频率 : 最大10kHz ＊实际可设定的测量条件，受到上述控制设备的限制。
其他 : EDX-100A, EDX-200A测量CAN时，不能四则运算

256，512，1024，2048，4096，8192

OFF、哈明窗、汉宁窗、三角窗、布莱克曼窗、凯泽窗

最多8(在1个窗口中分析通道显示为4通道)

线性谱 : 振幅（线性）/（对数）、相位
功率谱 : 振幅（线性）/（对数）
交叉谱 : 振幅（线性）/（对数）、相位
自相关 : 相关
互相关 : 相关

分析结果可以用DAS-200A的FFT分析结果文件格式(CSV)保存。

对象测量器 : EDX-200A，EDX-10B，UCAM-550A，NTB-500C，PCD-400系列，EDX-5000A，CTRS-100A
*实际上可以设定的测量条件还受到测量仪器的限制。
