规格

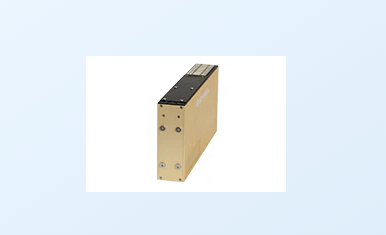

型号 | 方形接头输入型：DIS-708AS1-T（8通道） |
|---|
模拟输入
输入通道数 | 8, 16, 24 |
|---|---|
输入接头 | 可以任意选择 |
输入形式 | 平衡差动输入 |
输入电阻 | 测量电桥式传感器 |
输入电压范围 | ±20V或以内 |
放大率 | ×0.1～0.9（×0.1单位） |
放大精度 | ±0.2%FS或以内 |
非线性 | ±0.1%FS或以内 |
平衡调整范围 | 放大率 |
电桥电源
激励方式 | 每个通道独立（ON/OFF可以控制) |
|---|---|
电压 | DC10, 5, 2 V ±0.1%或以内 |
电桥构成 | 半桥、全桥 |
电桥电阻 | 120Ω～5kΩ |
电流 | 30mA或以内/通道 |
低通滤波器
传达特性 | 5阶Butterworth |
|---|---|
截止频率 | 50, 100, 200, 400, 1k, 2k, 4k,10k, 20k Hz |
截止点振幅比 | -3±1 dB或以内 |
衰减特性 | -30±3 dB/oct 或以内 |
AD转换
分辨率 | 16位 |
|---|---|
采样方式 | 全通道同时 |
采样频率 | 100, 200, 500, 1k, 2k, 5k,10k, 20k,50k, 100k Hz |
SN比 | 50dB或以上（滤波器设定为1kHz时） |
触发
种类 | 串联触发：通过其他设备的串联信号来触发 |
|---|
数据收录部
模式 | 环缓冲模式 |
|---|---|
内存种类 | 闪存 |
内存容量 | 500M数据/通道 |
收录时间 | 采样频率为100kHz时，大约80分钟 |
TEDS功能 | 支持IEEE1451.4（Mixed Mode Transducer Interface Class2）， 对应传感器ID |
|---|---|
检查功能 | 电桥电源检查、传感器检查（前端并列电阻法）、放大率检查、输入电阻检查、断线检查、内存检查、触发检查 |
显示器 | 状态显示用LED |
接口 | 10BASE-T, 100BASE-TX基准 |
记录功能 | 记录电源、触发等主机工作的状态迁移 |
环境条件
使用温度范围 | 0～50℃ |
|---|---|
使用湿度范围 | 20%～80%（无结露现象） |
保存温度范围 | -10～60℃ |
保存湿度范围 | 10%～90%（无结露现象） |
电源
输入范围 | DC15～28V（代表值24V） |
|---|---|
消耗电流 | DIS-708AS1-T：最多250mA (电源24V, 电桥电压5V, 负载350Ω, 8通道) |
适合规格 | ISO 6487, SAE J211-1 |
|---|---|
其他 | ・控制模块的开机关机时，本机的电源联动 |
外观
外形尺寸 | 约35 (W) ×210 (D) ×100 (H) mm |
|---|---|
重量 | DIS-708AS1-T：约0.8 kg |
