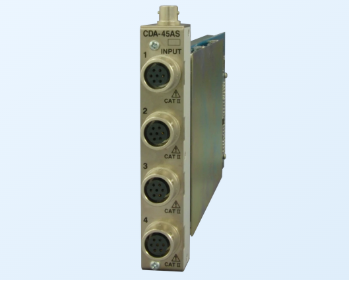

日本原装KYOWA共和CDA-45AS 直流恒流放大器卡，适合电桥电阻350Ω

CDA-45AS 直流恒流放大器卡，适合电桥电阻350Ω

货号: CDA-45AS

库存: 0

品牌: KYOWA共和

¥0.00

简介

EDX-200A、 EDX-5000A用放大器卡。

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

规格

测量对象	应变片（全桥法）应变片式传感器、电压
输入通道数	4
输入电阻	约10MΩ＋10MΩ（应变模式）约1MΩ（电压模式）
输入模式	平衡差分输入（应变模式）非平衡输入（电压模式）
IMRR	120dB（500×10-6应变量量程时）
响应频率	DC耦合时：DC～200Hz，偏差 +1dB，-3dB或以内 AC耦合时：0.2Hz（参考高通滤波器）
应变率	2.00固定（应变模式）
适用电桥电阻	350Ω
电桥电源	约DC5.7mA（恒流）连接应变片电阻350Ω时　＊将灵敏度及温度特性用电阻插入传感器的BV线时，灵敏度及温度特性并未得到纠正。
电缆长度	电缆长度 500m或以下（横截面面积为0.5mm 2时）
量程精度	±0.3％FS或以内
测量量程	500，1k，2k，5k，10k，20k×10-6应变量，OFF（应变模式） 1，2，5，10，20，50V，OFF （电压模式）
平衡调整范围	±2.4％或以内（±12k×10-6应变量）（测量应变时） ±5V或以内（测量电压时）
ZERO精度	±0.3％FS或以内（电压OFF模式）
非线性	±0.1％FS或以内
校准值（CAL）	输出各量程的±100％，±50％精度：±0.3％FS或以内
监控输出	精度：±5V±0.5％或以内
低通滤波器	传递特性 : 2阶Butterworth型截止频率 : 1，3，10，30，100Hz，FLAT 截止精度 : -3±1dB 減衰特性 : （-12±1）dB /oct.
高通滤波器	截止频率 : 0.2Hz 減衰特性 : (-6±1) dB/oct.
AD分辨率	16位
TEDS	能读取TEDS内置传感器的信息
绝缘	输入和机箱（输出）之间通道之间：耐电压DC500V 1分钟

标配件	转换接头 FV-2A 4个
选购件	监控输出电缆 U-64 注）使用带遥感功能的传感器时，用4芯加长电缆（N-81～N-85）连接后即可测量。但是不能使用遥感功能。
