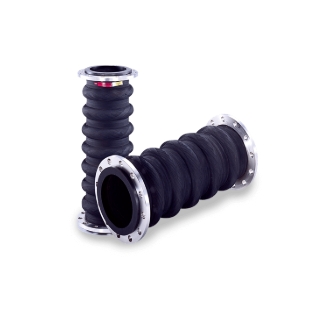

日本TOZEN滔辰橡胶柔性伸缩缝LSCONNECTOR-G（高压用）

日本TOZEN滔辰橡胶柔性伸缩缝LSCONNECTOR-G（高压用）

LSCONNECTOR-G（高压用）

货号: LSCONNECTOR-G（高压用）

库存: 0

品牌: TOZEN滔辰

¥0.00

简介

它是一种功能齐全的柔性膨胀节，结合了大偏心吸收和高压电阻性能

分类: 其他, TOZEN滔辰,

产品详情

产品规格

偏心量分类	明埋分类	最大工作压力 MPa{kgf/cm2}
300 mm 偏心 400 mm 偏心	用于暴露和埋葬	1.0{10.2} 或更低
300 mm 偏心 400 mm 偏心	用于负压	-0.1{-760mmHG} 或更低

可滚动

尺寸和允许位移

300mm 偏心

公称直径	山的数量	尺寸（L）	允许位移（mm）			公差扭转（°）	重量（kg）
公称直径	山的数量	尺寸（L）	成长	收缩	磁偏角（°）	公差扭转（°）	重量（kg）
20	2	700	50	40	30	5	3.5
25	2	700	50	40	30	5	4.8
32	2	700	50	40	30	5	6.2
40	2	700	50	40	30	5	6.2
50	2	700	50	40	30	5	7.8
65	2	800	50	40	30	5	12.8
80	2	800	50	40	30	5	14.6
100	2	800	50	40	30	5	17.8
125	2	900	50	40	20	5	25.4
150	2	900	50	40	20	5	30.6
200	2	1000	50	40	20	5	42.3
250	2	1000	50	40	15	5	55.7
300	2	1100	50	40	10	5	70
350	5	900	80	60	10	15	115
400	5	900	80	70	10	15	137
450	5	900	80	70	10	15	169
500	5	900	80	70	10	15	187
600	6	1000	80	70	10	15	270

可滚动

400mm 偏心

公称直径	山的数量	尺寸（L）	允许位移（mm）			公差扭转（°）	重量（kg）
公称直径	山的数量	尺寸（L）	成长	收缩	磁偏角（°）	公差扭转（°）	重量（kg）
20	2	1000	50	40	30	5	4.4
25	2	1000	50	40	30	5	5.9
32	2	1000	50	40	30	5	7.7
40	2	1000	50	40	30	5	9
50	2	1100	50	40	30	5	11.8
65	2	1100	50	40	30	5	15.7
80	2	1100	50	40	30	5	18.2
100	2	1200	60	40	30	5	23.8
125	2	1200	60	40	20	5	31
150	2	1200	60	40	20	5	37.3
200	2	1300	60	40	20	5	51.3
250	2	1400	60	40	15	5	70.7
300	2	1400	60	40	15	5	83.6
350	7	1100	100	60	15	15	131
400	7	1100	100	70	15	15	155
450	7	1100	100	70	15	15	193
500	7	1100	100	70	15	15	213
600	7	1250	100	70	10	15	298
