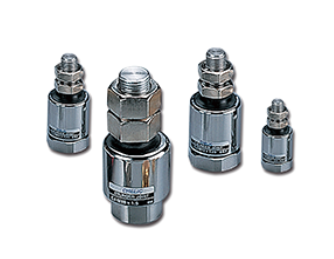

台湾CHELIC气立可浮动接头 CJ - M24 x 1.5

货号: CJ - M24 x 1.5

库存: 0

品牌: CHELIC气立可

¥0.00

简介

型式适应气缸内径 (mm)适应气缸最大推力 (kgf)最大引张破坏力 (kgf)容许偏心量 (U / mm)摇动角度CJ - M4 x 0.710104000.655容许偏心量CJ - M5 x 0.812,16155501.1CJ - M6 x 1.016,20186001CJ - M8 x 1.020,253021000.75CJ - M8 x 1.2520,253021000.75CJ - M10 x 1.2525,3…

分类: 代理品牌, CHELIC气立可,

产品详情

型式	适应气缸内径 (mm)	适应气缸最大推力 (kgf)	最大引张破坏力 (kgf)	容许偏心量 (U / mm)	摇动角度
CJ - M4 x 0.7	10	10	400	0.65	±5° 容许偏心量
CJ - M5 x 0.8	12,16	15	550	1.1
CJ - M6 x 1.0	16,20	18	600	1
CJ - M8 x 1.0	20,25	30	2100	0.75
CJ - M8 x 1.25	20,25	30	2100	0.75
CJ - M10 x 1.25	25,32	75	3200	1
CJ - M10 x 1.5	25,32	75	3200	1
CJ - M12 x 1.25	32,40	120	5000	1.15
CJ - M12 x 1.5	32,40	120	5000	1.15
CJ - M14 x 1.5	40,50	120	5000	1.15
CJ - M16 x 1.5	40,50	200	6400	1.65
CJ - M18 x 1.5	50,63	300	6400	1.65
CJ - M20 x 1.5	63,80	490	11500	2.15
CJ - M22 x 1.5	63,80	490	11500	2.15
CJ - M24 x 1.5	80,100	750	12500	2.65
CJ - M26 x 1.5	80,100	770	12500	2.65
