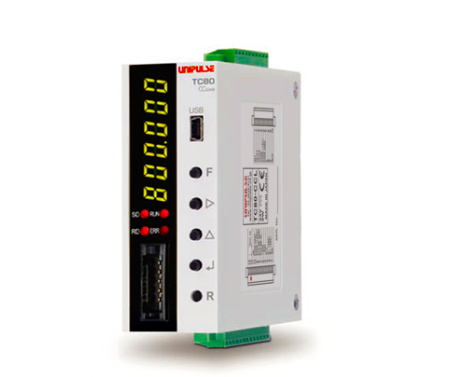

日本原装进口UNIPULSE尤尼帕斯 CC-Link 嵌入式扭矩转换器TC80-CCL

货号: TC80-CCL

库存: 0

品牌: UNIPULSE尤尼帕斯

¥0.00

产品概述● 高速采样16,000次/秒● 配备UTM III通信数据显示与比较功能● 可显示扭矩、转速，测量扭矩波动与角度● 配备保持数据存储功能（记录扭矩、转速、角度及最新100条数据）● 驱动电源安装于UTM III/ 兼容UTMII./UTMV的旋转编码器选项（R）（H）

分类: 作业工具·自动化控件, UNIPULSE尤尼帕斯,

产品详情

● 高速采样16,000次/秒
● 配备UTM III通信数据显示与比较功能
● 可显示扭矩、转速，测量扭矩波动与角度
● 配备保持数据存储功能（记录扭矩、转速、角度及最新100条数据）
● 驱动电源安装于UTM III/ 兼容UTMII./UTMV的旋转编码器选项（R）（H）

节省空间，适合集成
。轻便紧凑的35毫米DIN导轨类型
TC80_din

通过USB接口通信显示图表、设置保持数据读出
参数和校准，数
值数据可保存为CSV格式

模拟部分

扭矩电压输入
信号输入范围	-10 ~ +10 V（UTM III）输入电阻 1 MΩ 或更大 -5 ~ +5 V（UTMII./UTMV）输入电阻 1 MΩ 或更高
精度	非线性：在0.02% FS±1 数以内零漂移：在0.2 mV/°C 以内 RTI 增益提升：在0.01%/°C
A/D转换器	速度：16000 倍/秒，分辨率：24位（二进制）1/30000 至 10 V
数字低通滤波器	PASS，3 Hz ~ 1 kHz
转速输入（脉冲输入开集电极）（ UTMIII./UTMII./UTMV）
最大输入旋转速度	符合UTM III./UTMII./UTMV系列的最大转速
最小输入旋转速度	可选择15、10、5、3或2转/分钟（脉冲为4次）
最小探测脉冲宽度	50微秒
电路配置	可以连接无电压接触输入（共负）开集电极（Ic = 约10 mA）
转速输入（脉冲输入开集电极）（带旋转编码器选项）
最大输入旋转速度	相当于UTM III/UTMI II
最小输入旋转速度	0.1转/分钟（分辨率取决于转速和输出脉冲数）
最小探测脉冲宽度	5微秒
电路配置	可以连接无电压接触输入（共负）开集电极（Ic = 约10 mA）
编码器输入（脉冲输入）
兼容UTM III/UTMI II旋转编码器选项

展示部门

外部信号

外部输出信号（2点）	根据设置可以选择多种控制输出：晶体管的开路集电极输出 Vceo = 30 V，Ic = 50 mA
外部输入信号（1点）	通过设置触点（继电器、开关等）或非接触式（晶体管、光耦合器等）在短路时选择多种控制输入

界面

总体性能

供电电压	直流24伏±15%
功耗	6瓦典型。
使用条件	工作温度范围 -10 ~ +50°C 储存温度范围 -20 ~ +85°C 湿度 85% 相对湿度或以下（非冷凝）
尺寸	34（西）×88（H）×91（D）毫米（不包括突出物）
重量	约230克

配件

单独出售
