流体控制相关产品UFM-100 型

货号: UFM-100 型

库存: 0

¥0.00

简介

外夹式超声波流量计是一种可以非接触式测量流体流量的流量计。从管道外部安装传感器，使用超声波测量流速。由于可以在不直接接触管道的情况下进行测量，因此不会影响被测流体，并且易于安装和维护。此外，由于其测量范围宽和相对较高的测量精度，它被用于包括工业领域在…

分类: 管道阀门, TOSHITAKE耀希达恺,

产品详情

规范

特征		流体流量的非接触式测量。易于安装。非常适合使用管理。
格式		外夹式超声波流量计
用		工厂生产设备/锅炉给水系统/空调领域冷却水/化工应用/酿造工艺/制药清洗水/钢铁厂，设备线定期维护/船上设备
规范	产品类型	流体监测系统
	公称直径	10A （3/8“） ~ 80A （3”）
	适用流体	一般液体（水、化学品等）、油（仅限 15A~25A）
	连接	夹式
	最高温度	50 °C（管道表面不冻结）
	测量流速范围	0.5~5.0 m/s （油品 1.0~4.0 m/s）
	测量精度	FS±3.0%
	电源	直流 12~30V
	显示/语言	瞬时流量、综合流量、流速 / ENGLISH （英文）
	电源 I/O 连接器	M12 5 芯连接器电缆标准 2m
	单位	m3/h， LPM：（L/min）（瞬时流量） m3， L （积分流量） m/s （流速）
	瞬时流量显示分辨率	0.001 / 0.01 / 0.1 / 1
	模拟输出	4-20mA 负载电阻：600Ω 或更低
材料	物质	铝合金（传感器本体、安装支架）

总结

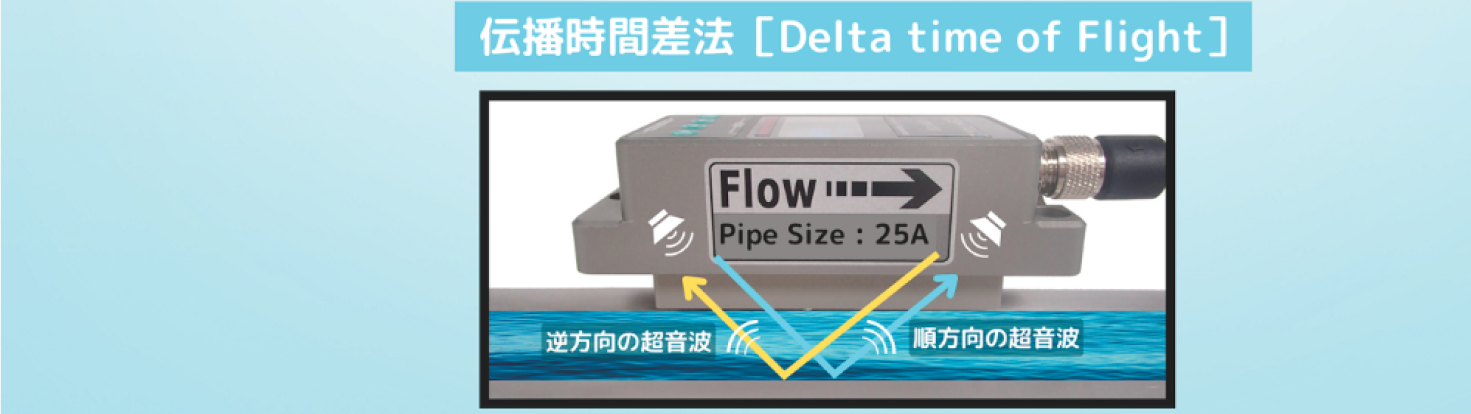

●流量检测原理根据超声波从
上游传播到下游（正向）和从下游传播到上游（反向）的传播时间差计算出流体的流速和流速。
正向超声波沿流体流动传播，因此流动速度越快，时间越短。
另一方面，相反方向的超声波会逆流传播，因此流动速度越快，所需时间就越长。
可以测量流速，因为正向和反向之间的传播时间差与流速相关。

描述： UFM-100
