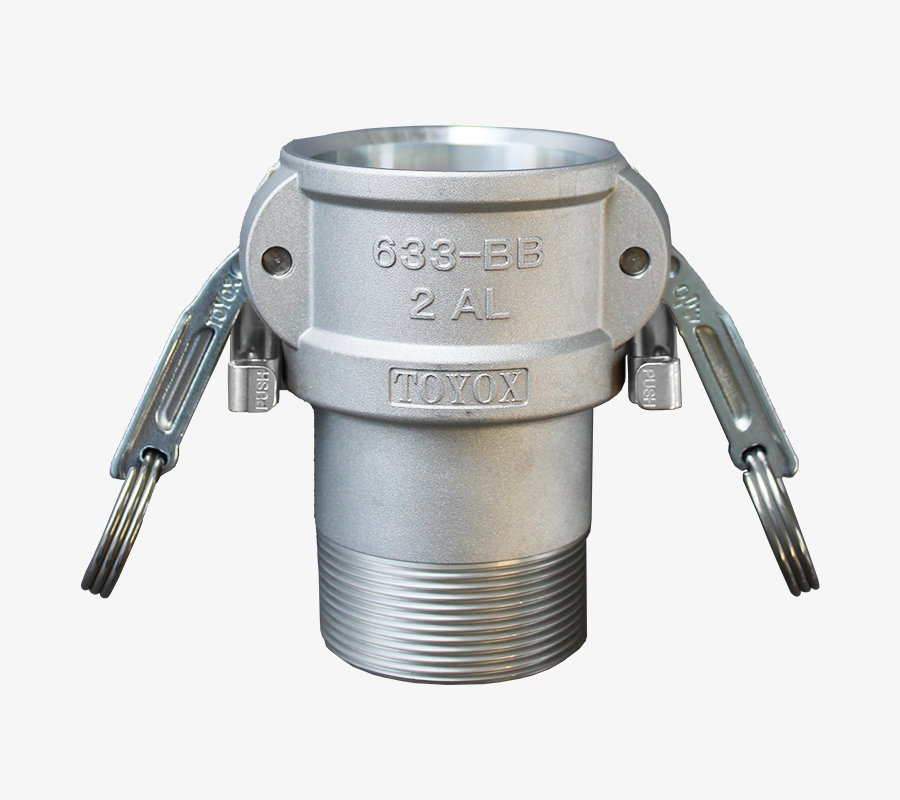

日本原装进口TOYOX东洋克斯KAMLOK耦合器外螺纹633-BB2AL

货号: 633-BB2AL

库存: 0

¥0.00

简介

KAMLOK耦合器外螺纹工厂设备配管、各类机械嵌入用接头KAMLOK耦合器连接尺寸1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6机器一侧外螺纹连接尺寸R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4、R5、R6型号633-BB-AL主材质铝合金功能流体水（饮用水除外）　空气…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

KAMLOK耦合器外螺纹

工厂设备配管、各类机械嵌入用接头

KAMLOK
耦合器
连接尺寸
1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6

机器一侧
外螺纹
连接尺寸
R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4、R5、R6

型号		633-BB-AL
主材质		铝合金
功能
流体		水（饮用水除外）　空气　油
合法性		符合RoHS2
材料详情	接头主体	铝合金（ADC12、5"～:AC4CH）
	锁臂	SCS14（相当于SUS316）
	固定销・固定环	SUS304
	垫圈	Buna-N(NBR) ※垫圈可根据流体选择。

KAMLOK规格表

型号	螺纹规格	尺寸（mm）
型号	螺纹规格	A	B	C	E	K	L	M	S
633-BB1/2AL	1/2"	109	61	41	15	30	62	14	R1/2
633-BB3/4AL	3/4"	109	61	41	20	32	64	16	R3/4
633-BB1AL	1"	130	67	47	25	35	76	18	R1
633-BB1-1/4AL	1-1/4"	179	79	58	33	58	105	21	R1-1/4
633-BB1-1/2AL	1-1/2"	187	87	65	40	58	105	21	R1-1/2
633-BB2AL	2"	196	96	75	49	58	110	25	R2
633-BB2-1/2AL	2-1/2"	208	108	90	63	63	118	29	R2-1/2
633-BB3AL	3"	249	137	108	76	77	136	31	R3
633-BB4AL	4"	277	166	140	95	42	102	37	R4
633-BB5AL	5"	302	191	165	124	45	105	39	R5
633-BB6AL	6"	409	255	198	149	43	116	37	R6
