管道阀门 TOYOX东洋克斯日本原装进口TOYOX东洋克斯KAMLOK耦合器外螺纹633-BBL2AL

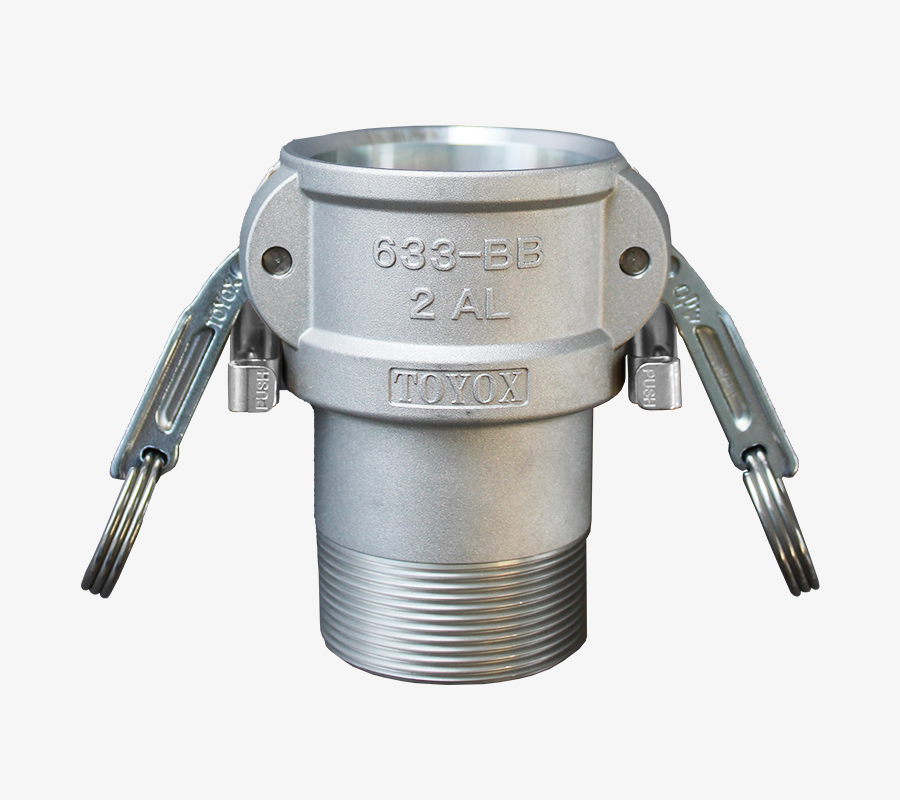

日本原装进口TOYOX东洋克斯KAMLOK耦合器外螺纹633-BBL2AL

货号: 633-BBL2AL

库存: 0

¥0.00

简介

KAMLOK耦合器外螺纹工厂设备配管、各类机械嵌入用接头KAMLOK耦合器连接尺寸1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4机器一侧外螺纹连接尺寸R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4型号633-BBL-AL主材质铝合金功能锁臂安全锁流体水（饮用水除外）　空气　…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

KAMLOK耦合器外螺纹

工厂设备配管、各类机械嵌入用接头

KAMLOK
耦合器
连接尺寸
1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4

机器一侧
外螺纹
连接尺寸
R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4

型号		633-BBL-AL
主材质		铝合金
功能		锁臂安全锁
流体		水（饮用水除外）　空气　油
合法性		符合RoHS2
材料详情	接头主体	铝合金（ADC12）
	锁臂	SCS14（相当于SUS316）
	锁臂固定零件	SUS304
	固定销・固定环	SUS304
	垫圈	Buna-N(NBR) ※垫圈可根据流体选择。

KAMLOK规格表

型号	螺纹规格	尺寸（mm）
型号	螺纹规格	K	L	A	B	C	E	H1	H2	M	S
633-BBL1/2AL	1/2"	30	62	112	66	41	15	41	30	14	R1/2
633-BBL3/4AL	3/4"	32	64	112	66	41	20	41	30	16	R3/4
633-BBL1AL	1"	35	76	139	76	47	25	46	30	18	R1
633-BBL1-1/4AL	1-1/4"	58	105	176	85	58	33	58	20	21	R1-1/4
633-BBL1-1/2AL	1-1/2"	58	105	184	93	65	40	66	15	21	R1-1/2
633-BBL2AL	2"	58	110	193	103	75	49	75	12	25	R2
633-BBL2-1/2AL	2-1/2"	63	118	205	125	90	63	93	9	29	R2-1/2
633-BBL3AL	3"	77	136	248	141	108	76	112	6	31	R3
633-BBL4AL	4"	42	102	277	169	140	95	140	4	37	R4
