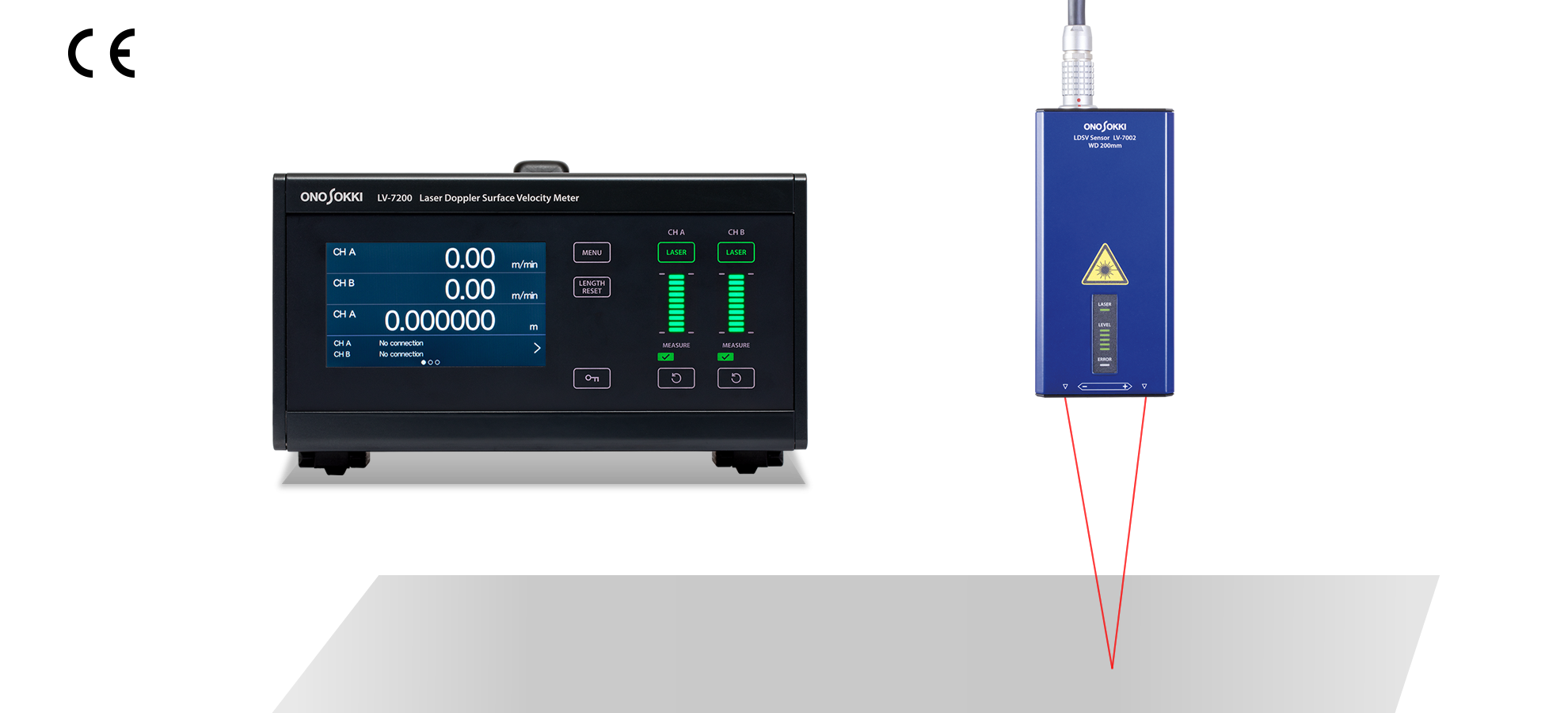

ONOSOKKI小野测器激光表面速度计 LV-7000系列

货号:

库存: 0

品牌: ONO SOKKI小野测器

¥0.00

简介

LV-7000系列可用于非接触测量移动物体，转动物体的速度和速度变化，以及移动距离和长度，是高灵敏度，高速响应的激光表面速度计。由于是非接触测量物体，以往测量困难的测试场所也可简单地进行安装和测量。使用LV-7000系列激光表面速度计，许多评价困难的产品特性也可以进…

分类: 电子计测·仪器仪表, ONO SOKKI小野测器,

产品详情

LV-7002 激光表面速度计传感器

激光
传感方式	背向扩散光差动型
传感极性	传感器正面由左到右为 + 向
距离精度	±0.2 % 以内（25 °C 条件下的标准面距离评价测量）
激光安全等级	Class2
测量用激光	λ＝1550 nm 10 mW以下　CW发振
核准用激光	λ= 635 nm 1 mW以下　CW发振
激光点直径	2 mm × 1 mm的椭圆型
测量距离
测量距离中心	200 mm ※传感器下部端面起
测量范围（纵深）	±4 mm 距离误差：±0.2(of Reading) %以内 ±10 mm 距离误差：±5(of Reading) %以内	25 °C时，本公司规格标准面及距离评价误差值
测量速度
尺标系数	约7.5 μm	由控制器自动从传感器读取
测量速度范围	0～±1,800 m/min
测量最大加速度	800 m/s2
测光灵敏度监视器
测光电平	测光电平5段LED（绿色）表示
测光异常	异常时LED（红色）表示
外观尺寸	W 75 mm X H 40 ｍｍ X D 155 mm
本体重量	约750 g　不含电缆及选配件
符合标准
激光安全	IEC 60825-1:2007:2014
	EN 60825-1:2007:2014/A11:2021
	FDA (CDRH) 21CFR 1040.10 and 1040.11 except for conformance with IEC 60825-1 Ed.3., as described in Laser Notice No. 56
CE标志	低电压指令	2014/35/EU	規格 EN 61010-1 EN 60825-1
	EMC指令	2014/30/EU	規格 EN 61326-1
	RoHS指令	2011/65/EU	規格 EN IEC 63000

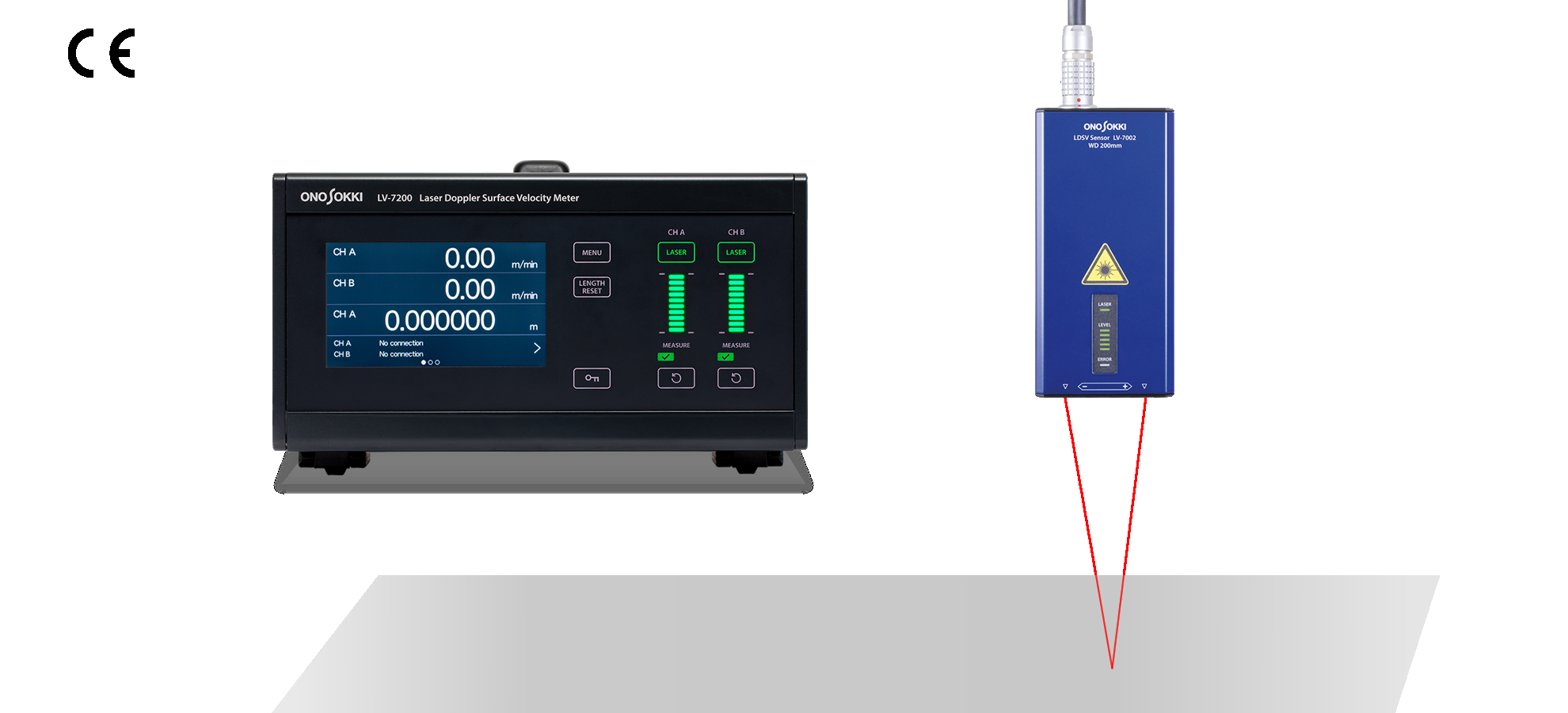

LV-7210/LV-7220　激光表面速度计控制器

硬件升级，新功能更加提高测试性能

		50 (m/min) / V
型号			LV-7210	LV-7220
传感器数量			1台 (CH A)	2台 (CH A、CH B)
传感规格	极性		传感器正面由左 ⇒ 右移动时为：＋，由右 ⇒ 左移动时为：－
	检测速度范围		0～±1800 m/min
	检测速度范围		0～±3600 m/min（追加选配件LV-0730时）
	测量模式		Standard模式
	测量模式		Wide Band模式
	截止频率	Standard模式	5 kHz　(LPF GAIN fc=-3 dB)
	截止频率	Wide Band模式	20 kHz　(LPF GAIN fc=-3 dB)
	测量最大加速度	Standard模式	800 m/s2
		Standard模式	1,600 m/s2（追加选配件LV-0730时）
		Wide Band模式	无上限
	测量距离范围	Standard模式	0～±10000 m（选择 LV-0732 速度范围时无法测量）
输出电压规格	输出端子数量		2	4
	输出端子形状		BNC（插座型）
	输出电压		±10 V（20 V p-p）
	输出阻抗		50 Ω以下
	输出项目		CH A 速度/距离	CH A 速度/距离
				CH B 速度/距离
				A-B 速度/距离
输出速度电压	电压量程		180 (m/min) /V
			50 (m/min) / V
			10 (m/min) / V
			1 (m/min) / V
			360 (m/min) / V（追加选配件LV-0730时）
			100 (m/min) / V（追加选配件LV-0730时）
			20 (m/min) / V（追加选配件LV-0730时）
			2 (m/min) / V（追加选配件LV-0730时）
	测量下限	180 (m/min) /V	0.23 m/min 以下
		50 (m/min) / V	0.063 m/min 以下
		10 (m/min) / V	0.013 m/min 以下（Wide Band模式选择时： 0.026 m/min）
		1 (m/min)/ V	0.0026 m/min 以下（Wide Band模式选择时： 0.003 m/min）
		360 (m/min) /V	0.46 m/min 以下（追加选配件LV-0730时）
		100 (m/min) / V	0.13 m/min 以下（追加选配件LV-0730时）
		20 (m/min) / V	0.026 m/min 以下（Wide Band模式选择时： 0.052 m/min）（追加选配件LV-0730时）
		2 (m/min)/ V	0.0052 m/min 以下（Wide Band模式选择时： 0.006 m/min）（追加选配件LV-0730时）
	直线性（不包括直流偏移）	180 (m/min) /V	±0.2 % (F.S.)以内
		10 (m/min) / V
		1 (m/min)/ V	±0.3 % (F.S.)以内
		360 (m/min) /V	±0.2 % (F.S.)以内
		100 (m/min) / V
		20 (m/min) / V
		2 (m/min)/ V	±0.3 % (F.S.)以内
	直流偏移		±0.3 % (F.S.)以内
	低通滤波器（LPF GAIN fc=-3 dB）	Standard模式	OFF (5 kHz)
			1 kHz
			100 Hz
		Wide Band模式	OFF(20 kHz)
			5 kHz
			1 kHz
			100 Hz
输出距离电压	电压量程		1000 m/V
			100 m/V
			1 m/V
			100 mm/V
			10 mm/V
			1 mm/V
			100 μm/V
	直线性		±0.3 % (F.S.)以内
	直流偏移		±0.3 % (F.S.)以内
