规格

输入点数：最大2点 ※FZ110 1点

输入种类：通用输入 ※输入范围参照输入值范围代码表（型号·价格）

1）热电偶输入：K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L

2）测温电阻输入：Pt100, JPt100 (3線式）

3）低直流电压电流输入：DC0～10mV, DC0～100mV,DC0～20mA, DC4～20mA

4）高直流电压输入：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V,D C-10～+10V

取样周期：0.05秒

※作为2回路控制或串级控制使用时是0.1秒

测量精度：±（显示值的0.1%+1digit）※根据输入·范围不同有差异

输出1（OUT1）※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1）继电器触点输出（a）：FZ110 1a触点

2）继电器触点输出（b）：FZ400/FZ900 1c触点 ※使用高耐久性继电器

3）驱动SSR用电压脉冲输出：DC 0/12V

4）电流输出：DC 0～20mA, DC 4～20mA

5）电压连续输出：DC0～5V, DC1～5V, DC0～10V

6）晶体管输出：容许负载电流　100 mA

＜供选规格＞

输出2（OUT2）※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1）继电器触点输出（a）：FZ110 1a触点

2）继电器触点输出（b）：FZ400/FZ900 1a触点  ※使用高耐久性继电器

3）驱动SSR用电压脉冲输出：DC 0/12V

4）电流输出：DC 0～20mA, DC 4～20mA

5）电压连续输出：DC0～5V, DC1～5V, DC0～10V

6）晶体管输出：容许负载电流　100 mA

输出3（OUT3）出力3（OUT3）通用输出

※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1）驱动SSR用电压脉冲输出：DC 0/14V

2）电流输出：DC 0～20mA, DC 4～20mA

数字输出（DO：最大4点）※FZ110 最大2点

继电器触点输出：1a触点

事件功能（最大4点） ※FZ110 最大2点

远程输入

1）低直流电压电流输入：DC0～10mV, DC0～100mV,DC0～20mA, DC4～20mA

2）高直流电压输入：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V,D C-10～+10V

事件输入（最大6点）※FZ110 最大3点

事件输入种类：RUN/STOP切换，AUTO/MAN切换，输入2的用途切换，联锁解除，

峰值/谷值保持解除，自整定ON/OFF，

设定锁定/解锁切换，正/逆动作切换，存储区域切换（SET有/无）

存储区域跳转

模拟传输输出（最大1点）

1）直流电流输出：DC0～20mA, DC4～20mA

2）直流电压输出：DC0～5V, DC1～5V, DC0～10V

通信功能：通信方式 RS-422A / RS-485

＜一般规格＞

电源电压（额定）：AC100～240V / AC24V / DC24V

容许周围温度：-10～55℃

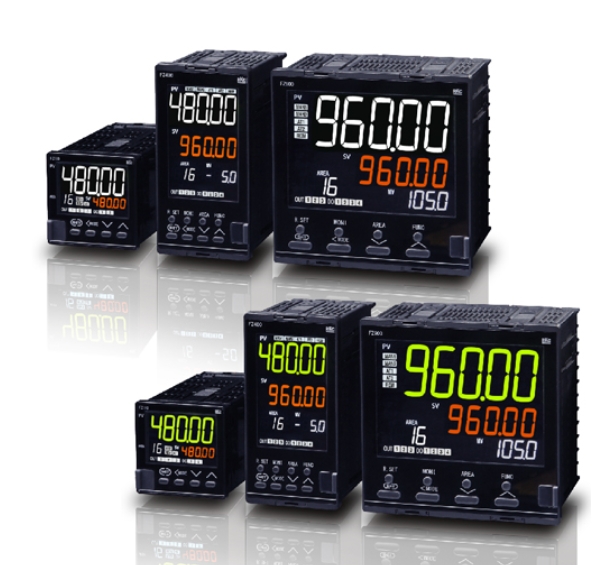

重量：FZ110　约122g

FZ400　约221g

FZ900　约291g
