规格

输入点数：1点

输入种类（通用输入）※请参照输入值范围代码表

1）温度・电流・低电压输入类

热电偶：K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L

测温电阻：Pt100, JPt100 (3线式）

直流电压（低）：DC0～10mV, DC0～100mV

2）高电压输入类

DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V, DC-10～+10V

3）电流输入类

DC0～20mA, DC4～20mA

取样周期：0.05秒

测量精度：±(显示值的0.1%+1digit)　※根据输入・范围不同有所差异

程序控制功能

1）模型记忆数：最多16模型

2）段数：最多16段　※模型连接最多可实现256段程序

3）单段时间 ：0小时0分〜199小时59分或0分0秒〜199分59秒 ※没有时间限制

4）附加功能：剩余时间显示(单段剩余时间/单模型剩余时间）

时间讯号（4点）DO1～4（DO2～4为选配)：请指定DO分配

输出１（OUT1）※控制・事件・加热器断线功能・控制回路断线警报・模拟讯号输出等

1）继电器接点输出：1c接点　※耐久型继电器

2）SSR电压脉冲输出：DC0/12V

4）电流输出：DC0～20mA, DC4～20mA

5）连续电压输出：DC0～5V, DC1～5V, DC0～10V

6）晶体管输出：允许负荷电流　100 mA

事件/警报功能（4点）：OUT1～3、DO 1～4可任意分配设定

模拟讯号输出功能（1点）：OUT1～3可任意分配设定

专用通信功能：通信方式　RS-232C

＜选配规格＞

输出2（OUT2）※控制・事件・加热器断线功能・控制回路断线警报・模拟讯号输出等

1）继电器接点输出：FZ100　1a接点　※耐久型继电器

2）SSR电压脉冲输出：DC0/12V

3）电流输出：DC0～20mA, DC4～20mA

4）连续电压输出：DC0～5V, DC1～5V, DC0～10V

5）晶体管输出：允许负荷电流　100 mA

输出3（OUT3）※通用输出

※控制・事件・加热器断线功能・控制回路断线警报・模拟讯号输出等

1）SSR电压脉冲输出：DC0/14V

2）电流输出：DC0～20mA, DC4～20mA

数字输出（最多4点）DO1～4：继电器接点输出　1a接点　※DO1为标配

事件输入（最多6点）：RUN、RESET、程序模式切换、正/逆动作切换、HOLD/HOLD解除、STEP、AT ON/OFF、  設定DATA UNLOCK/LOCK、联锁解除、 峰值／谷值解除

加热器断线警报用CT输入：最多2点

开度反馈电阻输入（FBR）：100～10kΩ（标准135Ω）

通讯功能：通讯方式　RS-485 / RS-422A

＜一般规格＞

电源电压（额定）：AC100～240V、AC/DC24V

使用环境温度：-10～+55℃

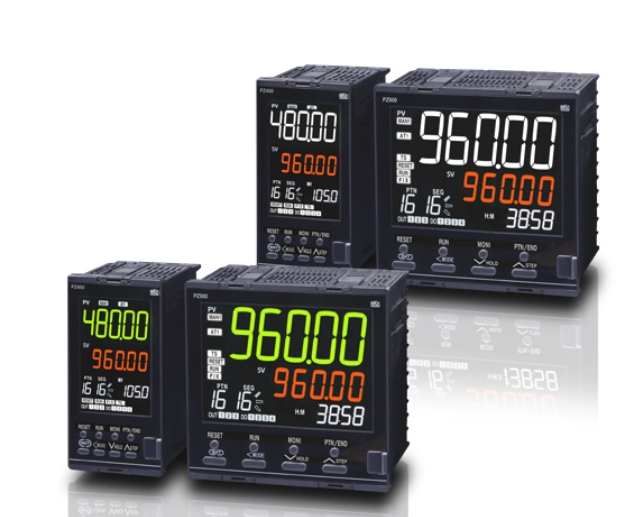

质量：PZ400　約221g　　　PZ900　約291g
