其他 NABEYA锅屋日本NABEYA锅屋 Q-锁定元件/衬套（单型带侧螺丝）QLTSS40B

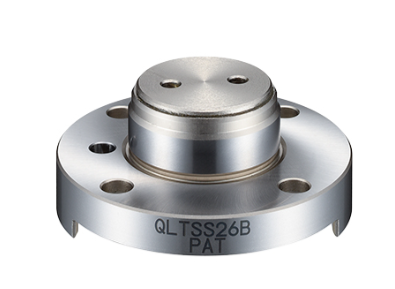

日本NABEYA锅屋 Q-锁定元件/衬套（单型带侧螺丝）QLTSS40B

日本NABEYA锅屋 Q-锁定元件/衬套（单型带侧螺丝）QLTSS40B

货号: QLTSS40B

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

与Q锁元件销（螺丝式侧作单针）配合使用。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	外径	总高度	内径	质量G	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	外径	总高度	内径	质量G	价格	物品栏设置	可用性信息	产品盒	DXF	步进
102270	QLTSS26B	70	14.5	58	300	20,800	库存	Stock 〇	添加
102271	QLTSS40B	108	21	86	1100	32,400	库存	Stock 〇	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C	D	E±0.005	F	G	H 0/-0.016	I	Ｊ	K H8	L	M	N
	102270	QLTSS26B	70	31.5	14.5	17	10	58	26	36	4.5	7	6	24	3.5	11
	102271	QLTSS40B	108	44	21	23	15	86	40	58	6	11	10	35	4.5	17

材料、热处理、表面处理

名称	材料	热处理
Q-锁定元件/衬套（单型带侧螺丝）	SCM440	淬火HRC55

特色

■ 与Q锁元件销（螺丝式侧作单针）配合使用。

安装方法

安装孔在待更换的夹具或单元上处理，然后用带六角孔的螺栓固定。

●安装尺寸

不

A

B

C

D

E

F

G

QLTSS26B

36 +0.025

+0.009

18

20

M6 深度12

24 ±0.015

6 +0.018

0

8

QLTSS40B

58 +0.029

+0.010

24

30

M10 深度 20

35 ±0.015

10 +0.022

0

10

选择方法

衬套的选择应根据所用销的类型和尺寸进行定制。

●尺码表选择

别针		配合衬套
订单编号。	不。	订单编号。	不。
102268	QLTSS26P	102270	QLTSS26B
102269	QLTSS40P	102271	QLTSS40B

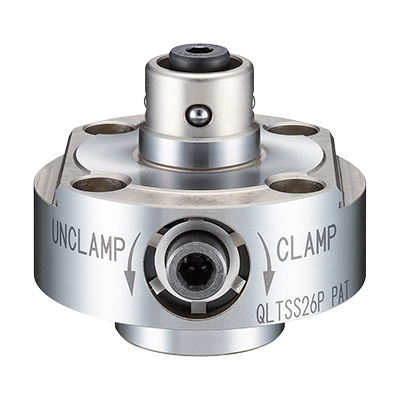

日本NABEYA锅屋 Q-锁定元件/销钉（单型带侧螺丝）QLTSS26P
