其他 NABEYA锅屋日本NABEYA锅屋 Q锁定元件套筒盖（气动、液压）QLA40BT

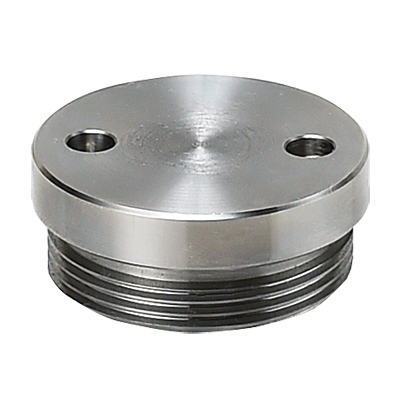

日本NABEYA锅屋 Q锁定元件套筒盖（气动、液压）QLA40BT

日本NABEYA锅屋 Q锁定元件套筒盖（气动、液压）QLA40BT

货号: QLA40BT

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

如果夹具板较薄且衬套安装孔被穿透，请使用盖子。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

命令编号	不	内径	总高度	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	内径	总高度	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
125747	QLA19BT	24	20.5	0.02	3,560	库存	Stock 〇	添加
125756	QLA26BT	33	25.5	0.03	3,690	库存	Stock 〇	添加
125766	QLA32BT	42.5	29.5	0.05	4,320	库存	Stock 〇	添加
129639	QLA40BT	55.5	35	0.1	5,950	库存	Stock 〇	添加
129640	QLA48BT	67	40.5	0.15	6,250	库存	Stock 〇	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	命令编号	不	A	B	C
	125747	QLA19BT	24	4.5	20.5
	125756	QLA26BT	33	4.5	25.5
	125766	QLA32BT	42.5	4.5	29.5
	129639	QLA40BT	55.5	4.5	35
	129640	QLA48BT	67	4.5	40.5

材料、热处理、表面处理

名称	材料
Q锁定元件套筒盖（气动、液压）	S45C

特色

■如果夹具板较薄且衬套安装孔被穿透，请使用盖子。

如何使用

■Fit表格

不。	适合灌木编号。
QLA19BT	QLA19（跑卫、角卫）
QLA26BT	QLA26（跑卫，角卫）
QLA32BT	QLA32（跑卫，角卫）
QLA40BT	QLA40（跑卫，角卫）
QLA48BT	QLA48（跑卫，角卫）

安装方法

■安装加工尺寸

不	AF6	B	C	D	E	F
QLA19BT	27	26	6	36	M4	4.5
QLA26BT	36	35	8	46	M5	5.5
QLA32BT	45	44	10	58	M6	6.5
QLA40BT	58	57	11	72	M6	7
QLA48BT	70	69	12	87	M8	9
