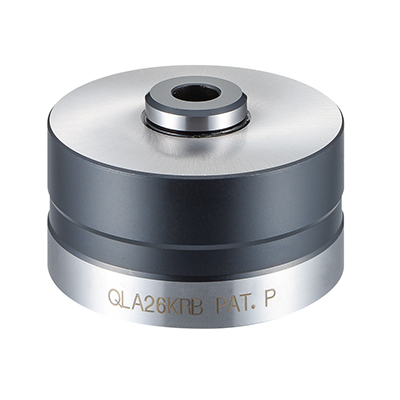

日本NABEYA锅屋 Q锁元件衬套（膨胀气动、液压）QLA48KCB

货号: QLA48KCB

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

与Q锁元件/销钉（气动、液压）配合使用。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

类型	老不	不	外径	内径	总高度	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
类型	老不	不	外径	内径	总高度	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
定位灌木丛	125767	QLA19KRB	54	19	28	0.25	25,500	库存	Stock 〇	添加
定位灌木丛	125768	QLA26KRB	46	26	35	0.6	29,000	库存	Stock 〇	添加
定位灌木丛	125769	QLA32KRB	72	32	45	1.1	36,900	库存	Stock 〇	添加
定位灌木丛	129635	QLA40KRB	88	40	55	2.1	40,300	库存	联系我们	添加
定位灌木丛	129636	QLA48KRB	105	48	65	3.5	48,600	库存	联系我们	添加
夹紧套管	125770	QLA19KCB	54	19.5	28	0.25	24,900	库存	Stock 〇	添加
夹紧套管	125771	QLA26KCB	46	26.5	35	0.6	28,400	库存	Stock 〇	添加
夹紧套管	125772	QLA32KCB	72	32.5	45	1.1	36,300	库存	Stock 〇	添加
夹紧套管	129637	QLA40KCB	88	40.5	55	2.1	39,400	库存	联系我们	添加
夹紧套管	129638	QLA48KCB	105	48.5	65	3.5	47,400	库存	联系我们	添加

尺寸图与尺寸表

老不	不	A	B	C 0/-0.016	D	E	F	G	H	I
125767	QLA19KRB	54	19	16	23	5	28	6.6	5	11
125768	QLA26KRB	46	26	20	30	5	35	9	5	14
125769	QLA32KRB	72	32	20	40	5	45	11	9	17.5
129635	QLA40KRB	88	40	25	50	5	55	14	11.5	20
129636	QLA48KRB	105	48	30	60	5	65	18	12	26
125770	QLA19KCB	54	19.5	16	23	5	28	6.6	5	11
125771	QLA26KCB	46	26.5	20	30	5	35	9	5	14
125772	QLA32KCB	72	32.5	20	40	5	45	11	9	17.5
129637	QLA40KCB	88	40.5	25	50	5	55	14	11.5	20
129638	QLA48KCB	105	48.5	30	60	5	65	18	12	26

材料、热处理、表面处理

名称	材料	热处理
Q锁元件衬套（膨胀气动、液压）	SCM440	淬火HRC55

特色

■ 与Q锁元件/销钉（气动、液压）配合使用。

使用场景

可同时使用多种尺寸的替换夹具，且根据工件尺寸可进行批量变换。

安装方法

（1）清洁安装连接部件。
（2）衬套应与安装孔平行插入。
（3）用安装螺栓固定。

●安装尺寸

不	A +0.01 0	B	C
QLA19K	16	6	M6X 深度：12
QLA26K	20	6	M8X 深度16
QLA32K	20	6	M10X 深度20
QLA40K	25	6	M12X 深度 24
QLA48K	30	6	M16X 深度 32

■工件和衬套安装的注意事项

·从夹具板顶部安装螺栓以安装衬套。由于气压问题，解夹问题很容易解决。
·紧急情况下，确保工件能被拆卸。

●适用工件固定方法示例]

●安装不当工件的示例

选择方法

衬套的选择应根据所用销的类型和尺寸进行定制。

●尺码表选择

别针			配合衬套
类型	顺序：否	不	类型	顺序：否	不
气动单作用定位销	140516	QLA19SRP1	定位灌木丛	125767	QLA19KRB
	140517	QLA26SRP1		125768	QLA26KRB
	140518	QLA32SRP1		125769	QLA32KRB
气动单作用振膜	140519	QLA19SDP1		125767	QLA19KRB
	140520	QLA26SDP1		125768	QLA26KRB
	140521	QLA32SDP1		125769	QLA32KRB
气动单作用夹紧销	140522	QLA19SCP1	夹紧套管	125770	QLA19KCB
	140523	QLA26SCP1		125771	QLA26KCB
	140524	QLA32SCP1		125772	QLA32KCB
气动双作用定位销	125739	QLA19DRP	定位灌木丛	125767	QLA19KRB
	125748	QLA26DRP		125768	QLA26KRB
	125757	QLA32DRP		125769	QLA32KRB
气动双作用振膜	125740	QLA19DDP		125767	QLA19KRB
	125749	QLA26DDP		125768	QLA26KRB
	125758	QLA32DDP		125769	QLA32KRB
气动双作用夹紧销	125741	QLA19DCP	夹紧套管	125770	QLA19KCB
	125750	QLA26DCP		125771	QLA26KCB
	125759	QLA32DCP		125772	QLA32KCB
液压单作用定位销	140525	QLH26SRP1	定位灌木丛	125768	QLA26KRB
	140526	QLH32SRP1		125769	QLA32KRB
	140527	QLH40SRP1		129635	QLA40KRB
	140528	QLH48SRP1		129636	QLA48KRB
液压单作用振膜	140529	QLH26SDP1		125768	QLA26KRB
	140530	QLH32SDP1		125769	QLA32KRB
	140531	QLH40SDP1		129635	QLA40KRB
	140532	QLH48SDP1		129636	QLA48KRB
液压单作用夹紧销	140533	QLH26SCP1	夹紧套管	125771	QLA26KCB
	140534	QLH32SCP1		125772	QLA32KCB
	140535	QLH40SCP1		129637	QLA40KCB
	140536	QLH48SCP1		129638	QLA48KCB
液压双作用定位销	129619	QLH26DRP	定位灌木丛	125768	QLA26KRB
	129620	QLH32DRP		125769	QLA32KRB
	129621	QLH40DRP		129635	QLA40KRB
	129622	QLH48DRP		129636	QLA48KRB
液压双作用隔膜	129623	QLH26DDP		125768	QLA26KRB
	129624	QLH32DDP		125769	QLA32KRB
	129625	QLH40DDP		129635	QLA40KRB
	129626	QLH48DDP		129636	QLA48KRB
液压双作用夹紧销	129627	QLH26DCP	夹紧套管	125771	QLA26KCB
	129628	QLH32DCP		125772	QLA32KCB
	129629	QLH40DCP		29637	QLA40KCB
	129630	QLH48DCP		129638	QLA48KCB
