规格

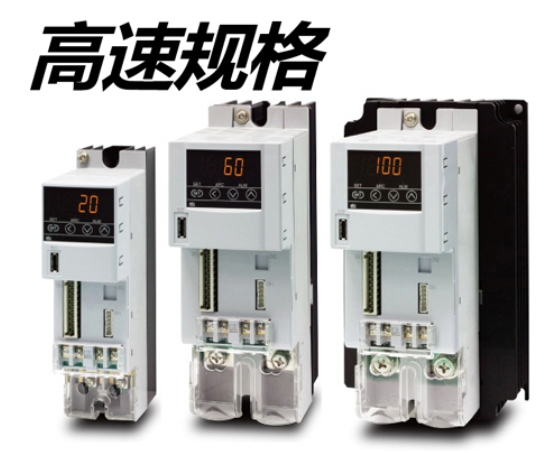

最大负载容量：AC20A, AC30A, AC45A, AC60A, AC80A, AC100A

控制方式：相位控制/零交叉控制（可切换）

适用负载：

a) 相位控制：直线型（阻抗型）负载，变压器1次侧控制（磁通密度约1.25T以下）※１请参考变压器1次侧控制保护功能

b) 零交叉控制：直线型（阻抗型）负载

输入信号：

a) 直流电流输入 DC 4〜20mA (输入内阻值:50Ω)

b) 直流电压输入 DC 1〜5V (输入内阻值:30kΩ)

c) 直流电压输入 DC 0〜10V (输入内阻值:30kΩ)

d) 电压脉冲输入 DC 0/12V (输入内阻值:30kΩ)

输出模式

a) 相位角比例・电压比例・电压自乘比例

b) 定电流控制・功率比例控制

※a)标准配置。b)选配。

电源频率：50/60Hz共用（自动辨识）

标准功能：

a) 自动/手动切换(可选配外部设定)

b) 斜率设定功能（可选配外部设定）

c) 缓上升/缓下降功能：0.0〜199.9秒

d) 外部接点输入(DI)：１点、无电压接点输入

(可用于切换RUN/STOP,自动/手动,相位控制/零交叉控制、缓上升/缓下降功能之无效/有效、设定数据锁/解锁、过电流警报功能之有效/无效）

e) 二位置控制［外部上限・下限设定器（旋钮）为选配］

f) RKC专用通讯接口：通过RKC专用通讯协议、可使用敝公司的COM-KG通讯转换器。

g)最低输出相位角调整：1.0～15.0％

选配功能：

a) 警报输出：１点

输出：晶体管输出、同步方法 允许负载电流：100mA，负载电压：DC30V以下

※可以选择励磁/非励磁（FAIL警报仅能为非励磁）

（可选择加热器断线警报、调功器故障警报、电源频率异常警报、过电流警报、FAIL警报）

b) 加热器断线警报

电流测量精度

20A/30A : ±1.5A (电流测量定20A以下: ±1.2A、电流测量10A以下: ±1.0A)

45A/60A/80A/100A : 最大定额电流±5％

c) 电流限制器

设定范围：20A,30A︓0.0〜32.0A、45A：0.0〜55.0A、60A：0〜70A、80A︓0〜90A、100A：0〜110A

d)负载电阻值变动报警：测量精度：±15％(2A 或以上)

e)负载电阻监控：0.0〜199.9Ω

f) 传送输出

输出电压：DC 0〜10V（允许负载电阻︓1kΩ以上）

g) 通讯功能

界面：EIA规格RS-485标准

协议：RKC通讯(ANSI X3.28-1976 子类别2.5 A4标准)、MODBUS-RTU

通讯速度：9600,19200,38400,57600BPS

＜一般规格＞

使用温度范围：-15～+55℃（动作保证范围）

负载用电源电压：AC85〜264V（包含电源电压变动）定额:AC100〜240V

质量：

約0.45kg（20A, 30A)

約1.2kg（45A, 60A)

約1.8kg（80A, 100A)
