作业工具·自动化控件 THK THK 普通型滚针凸轮导向器 CF5

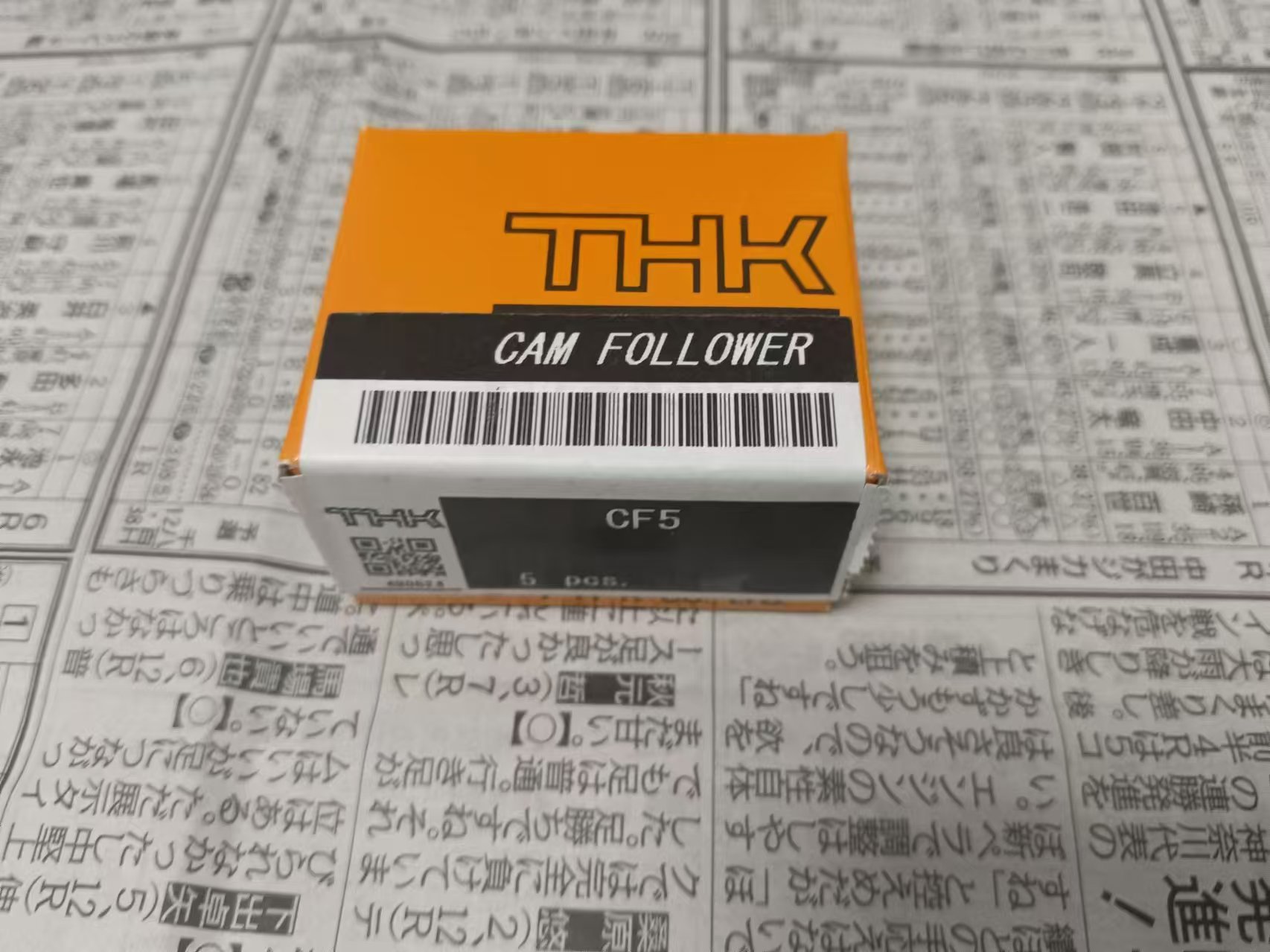

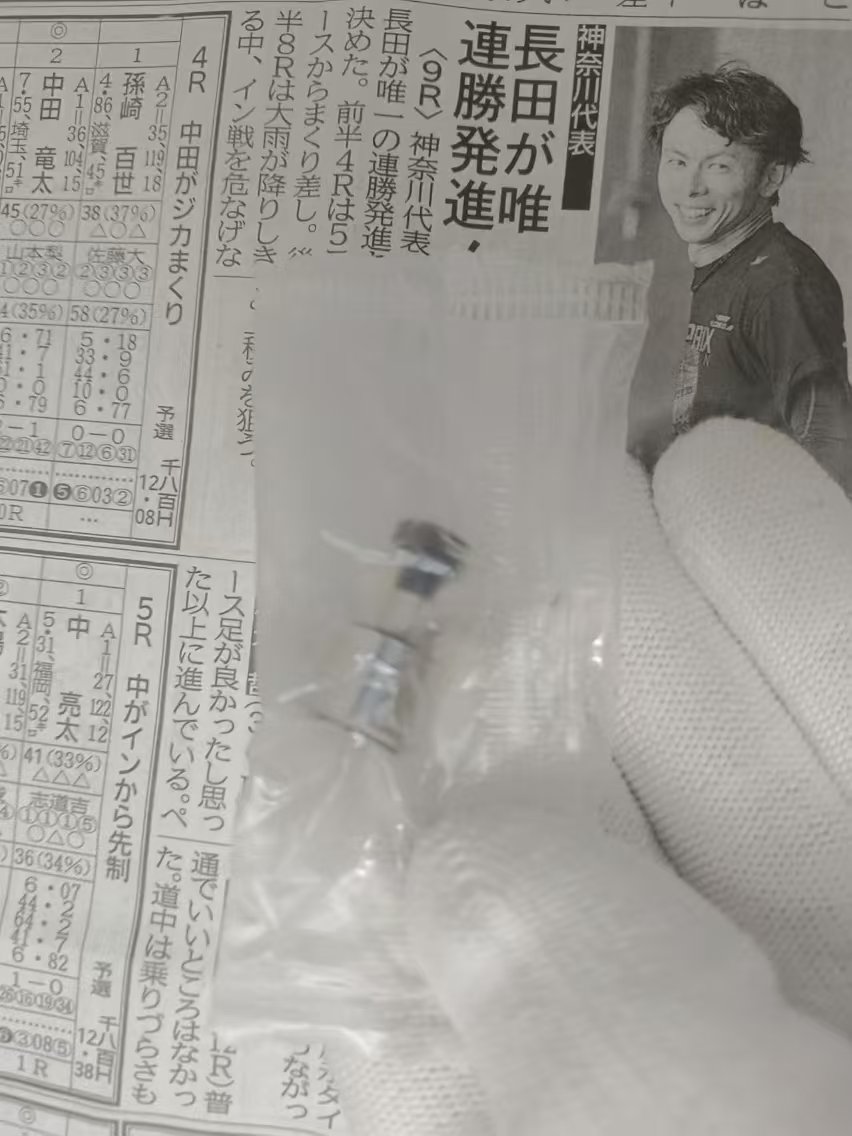

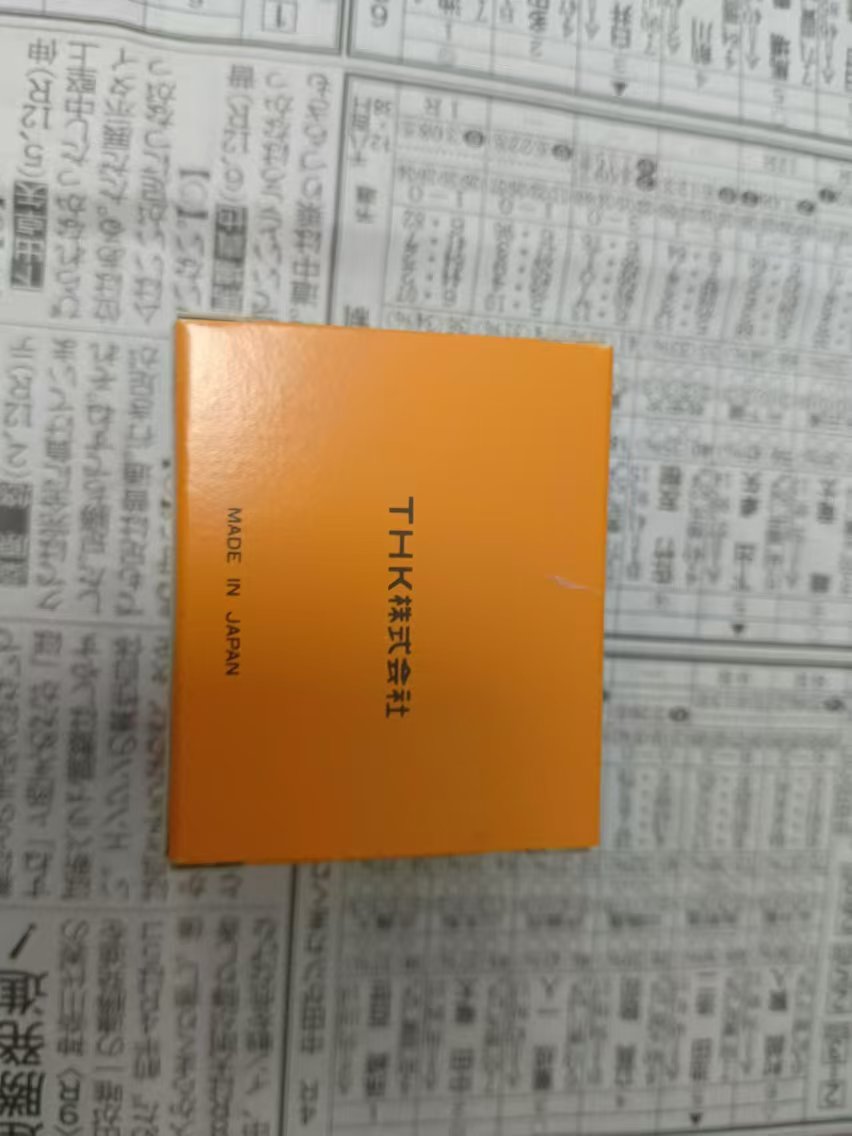

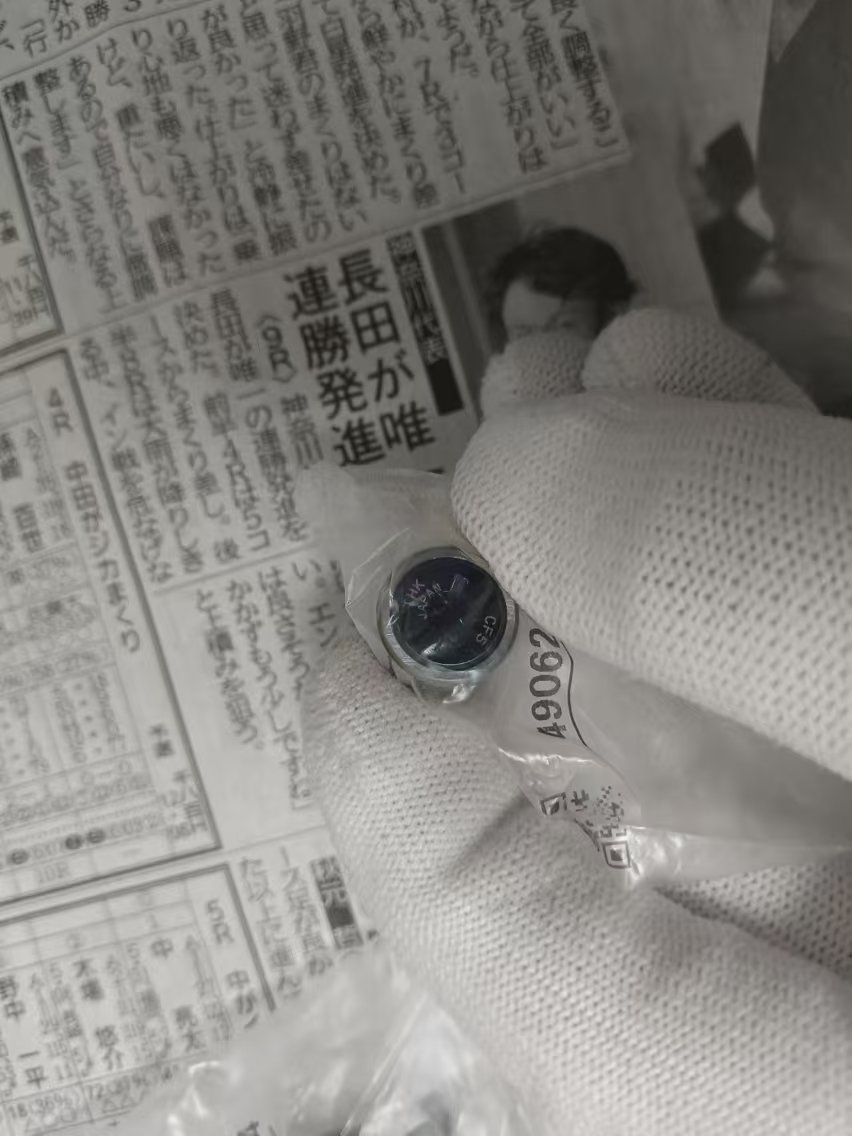

THK 普通型滚针凸轮导向器 CF5

THK 普通型滚针凸轮导向器 CF5

THK 普通型滚针凸轮导向器 CF5

货号: CF5

库存: 10

品牌: THK

¥110.00 ¥90.00

简介

THK 普通型滚针凸轮导向器 CF5 规格表规格表单位：mm 螺柱直径d公称型号主要尺寸基本额定载荷最大容许载荷F0Kn轨迹负荷容量极限转速※质量公称型号外径D外圈宽度C螺纹G　G1　B全长B1　B2　C1　d　rsmin肩部尺寸f(最小)配有保持架全滚子圆筒形外圈kN球面外圈kN配有保持架…

分类: 作业工具·自动化控件, THK,

产品详情

THK 普通型滚针凸轮导向器 CF5

规格表

规格表

单位：mm

螺柱直径 d	公称型号	主要尺寸											基本额定载荷				最大容许载荷 F₀ Kn	轨迹负荷容量		极限转速※		质量		公称型号
		外径 D	外圈宽度 C	螺纹 G	G₁	B	全长 B₁	B₂	C₁	d	r_smin	肩部尺寸 f (最小)	配有保持架		全滚子			圆筒形外圈 kN	球面外圈 kN	配有保持架 min^-1	全滚子 min^-1	保持架型 g	全滚子型 g
		外径 D	外圈宽度 C	螺纹 G	G₁	B	全长 B₁	B₂	C₁	d	r_smin	肩部尺寸 f (最小)	C kN	C_o kN	C kN	C_o kN		圆筒形外圈 kN	球面外圈 kN	配有保持架 min^-1	全滚子 min^-1	保持架型 g	全滚子型 g
5	CF5	13	9	M5×0.8	7.5	10	23	13	0.5	3.1	0.3	9.7	3.14	2.77	-	-	1.42	2.25	0.53	29000	-	10.5	-	CF5
6	CF6	16	11	M6×1	8	12	28	16	0.6	4	0.3	11	3.59	3.58	6.94	8.5	2.11	3.43	1.08	25000	11000	18.5	19	CF6
8	CF8	19	11	M8×1.25	10	12	32	20	0.6	4	0.3	13	4.17	4.65	8.13	11.2	4.73	4.02	1.37	20000	8700	28.5	29	CF8
10	CF10	22	12	M10×1.25	12	13	36	23	0.6	4	0.3	15	5.33	6.78	9.42	14.3	5.81	4.7	1.67	17000	7200	45	46	CF10
10	CF10-1	26	12	M10X1.25	12	13	36	23	0.6	4	0.3	15	5.33	6.78	9.42	14.3	5.81	5.49	2.06	17000	7200	60	61	CF10-1

注）表中带※的极限转速值适合于无密封垫片、润滑脂润滑的型号。采用油润滑的型号容许使用上限为此数值的130%,有密封垫片
的型号容许使用上限为此数值的70%。
