管道阀门 TOYOX东洋克斯日本原装进口TOYOX东洋克斯KAMLOK耦合器胶管柄

日本原装进口TOYOX东洋克斯KAMLOK耦合器胶管柄

货号: 633-CL3AL

库存: 0

¥0.00

简介

KAMLOK耦合器胶管柄工厂设备配管、各类机械嵌入用接头胶管一侧喉箍紧固胶管内径（mm）19、25、32、38、50、63、75、100KAMLOK耦合器连接尺寸3/4、1、1-1/4、1-1/2、2、2-1/2、3、4型号633-CL-AL主材质铝合金功能锁臂安全锁流体水（饮用水除外）　空气　油合法性符合RoHS2…

分类: 管道阀门, TOYOX东洋克斯,

产品详情

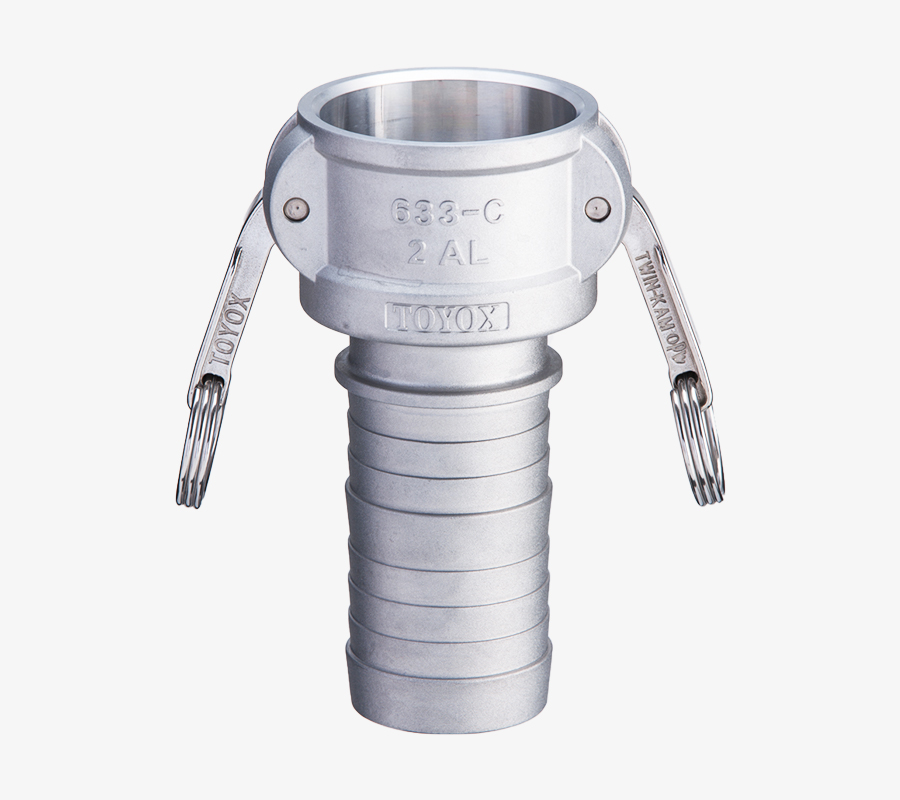

KAMLOK耦合器胶管柄

工厂设备配管、各类机械嵌入用接头

胶管一侧
喉箍紧固
胶管内径（mm）
19、25、32、38、50、63、75、100

KAMLOK
耦合器
连接尺寸
3/4、1、1-1/4、1-1/2、2、2-1/2、3、4

型号		633-CL-AL
主材质		铝合金
功能		锁臂安全锁
流体		水（饮用水除外）　空气　油
合法性		符合RoHS2
材料详情	接头主体	铝合金（ADC12）
	锁臂	SCS14（相当于SUS316）
	锁臂固定零件	SUS304
	固定销・固定环	SUS304
	垫圈	Buna-N(NBR) ※垫圈可根据流体选择。

KAMLOK规格表

型号	接头规格	尺寸（mm）
型号	接头规格	K	L	A	B	C	E	G	H1	H2
633-CL3/4AL	3/4"	51	94	112	66	41	15	21	53	41
633-CL1AL	1"	58	110	139	76	47	20	27	55	46
633-CL1-1/4AL	1-1/4"	59	121	176	85	58	26	34	69	58
633-CL1-1/2AL	1-1/2"	74	136	184	93	65	33	40	85	66
633-CL2AL	2"	87	157	193	103	75	44	53	103	75
633-CL2-1/2AL	2-1/2"	93	160	205	125	90	56	67	103	93
633-CL3AL	3"	113	185	248	141	108	69	79	123	112
633-CL4AL	4"	127	200	277	169	140	91	105	138	140
