机型名称

模拟输出类型

串口通信类型

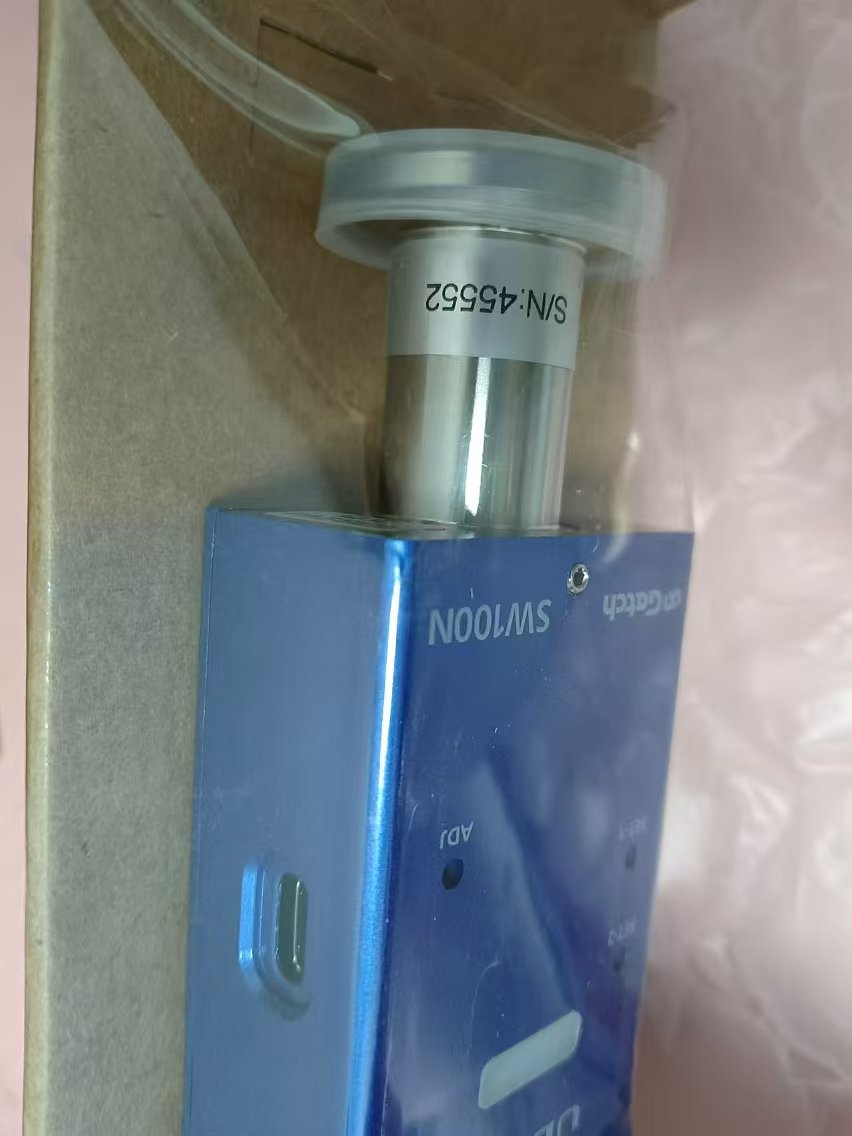

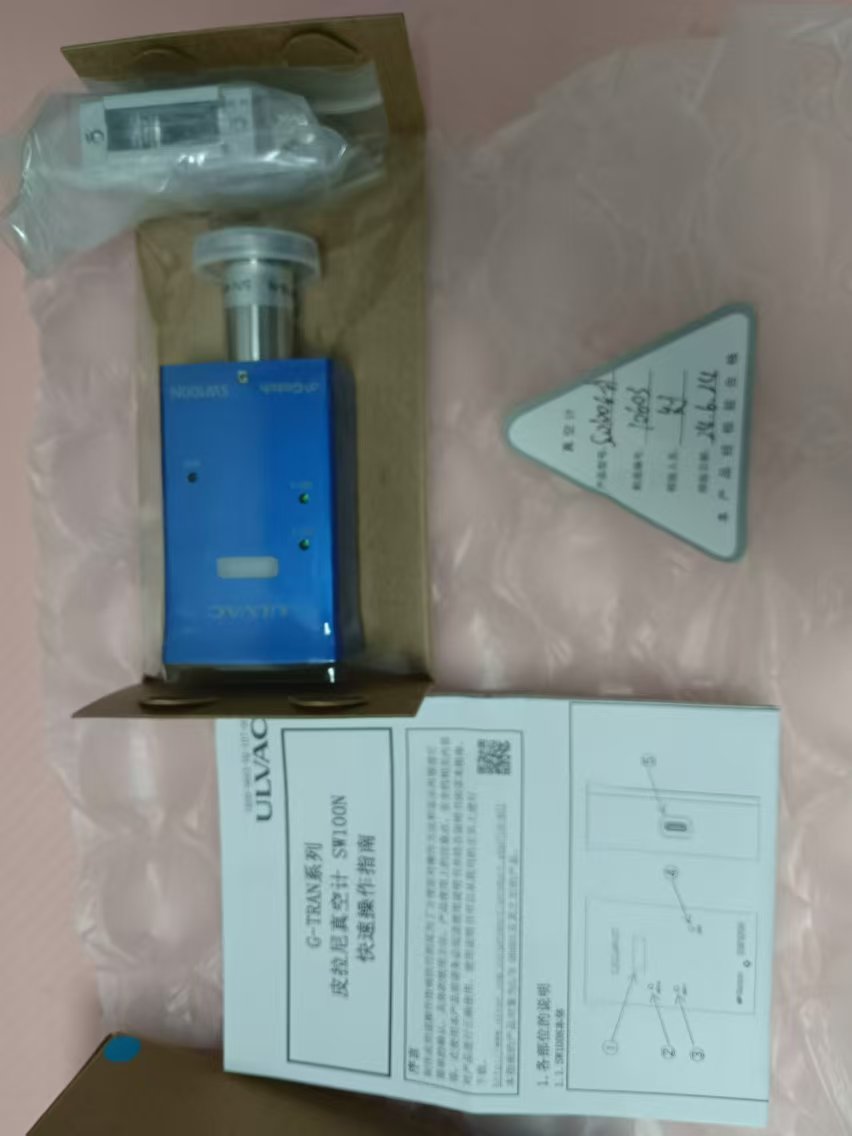

型号

SW100N-A

SW100N-R

可连接的真空规管

SW100N用真空规管：1根
SWP-16（NW16）、SWP-25（NW25）、SWP-R1/8（R1/8）、
SWP-P18（φ18Tube)、SWP-P15（φ15Tube)、
SWP-CF16（ICF034）、SWP-1S（ASME BPE sanitary1"）

检测压力范围（N2）

5.0×10-2 Pa～1.0×10+5 Pa

精度※1（N2）

1×10-1 Pa～1×10+4 Pa

:±10%

5×10-2 Pa～1×10-1 Pa
1×10+4 Pa～1×10+5 Pa

:±20%

重复性（N2）

1×10-1 Pa～1×10+4 Pa

:± 2%

检测气体种类

相对氮气的灵敏度用压力表示

取样時間

60msec 5次的移动平均处理

检测值输出

输出电压　DC 0V～10V
检测压力范围　DC 1.7V～8.0V
Log输出　DC 1.0V/位

更新时间

50msec

分解能

3mV

误差

±3mV

输出阻抗

10Ω

调整

零点/大气压调整、清空调整

控制输入信号

零点/大气压调整、清空调整
集电极开路输入下动作，负逻辑

控制输出信号

传感器报错、设置点1/2
集电极开路输出、负逻辑
额定：30VMAX、50mAMAX、70mW

通信

D-sub15PIN
USB Type-C
※USB Type-C为仅限通过UL-MOBI通信方可使用。

串口通信

RS-232C/RS-485

通信速度

9600/19200/38400bps

存储功能

通过EEPROM支持

LED显示

POWER/ERROR：POWER、ERROR

SET-1      ：设置点1

SET-2      ：设置点2

真空规管　材质

灯丝：Pt
其他：SUS304（SWP-1S为SUS316L/Ra<0.5）、FeNiCo、Ni、Au、
Glass、Ceramic

真空规管　损坏压力

2.0×10+5 Pa（绝对压力）
※法兰和卡箍等的损坏压力还请另外考虑。

使用温度范围

5℃～40℃

使用湿度范围

15%～80%（无结露现象）

保管温度

-20℃～65℃（未通电，无结露)

真空规管加热上限温度

规管单体　150℃（取下SW100N的状态）
※在加热时，允许精度超出规格限制
※SW100N的使用温度范围为5℃～40℃

安装形态

无限制

IP防护等级

IP30

电源电压

额定电压值　：DC 24V
电压变动范围：DC 14V～30VMAX（-42%/+25%）（波纹电压噪声1%以下）
※SW100N接头端的电源电压
稳定时    ：2.0W
电源接通时：4.8W
过压类别：类别1
※请与采取了对策，将过渡过压限制在较低水平的电气回路进行连接。

CE规格

Low Voltage Drective EN61010-1:2010(Third Edition),A1:2019
2014/35/EU

EMC Directive        EN61326-2-3:2013
2014/30/EU
静电测试           IEC61000-4-2:2008
放射电磁场测试　　 IEC61000-4-3:2006+A1:2007+A2:2010
瞬变脉冲测试     　IEC61000-4-4:2004+A1:2010
雷击浪涌测试　　　 IEC61000-4-5:2005
传导测试 　　　　　IEC61000-4-6:2008
商用磁场测试　　　 IEC61000-4-8:2009
放射电场强度检测　 CISPR11:2009+A1:2010:Group 1 Class A

RoHS　　　　　　　　 EN IEC63000:2018
2011/65/EU

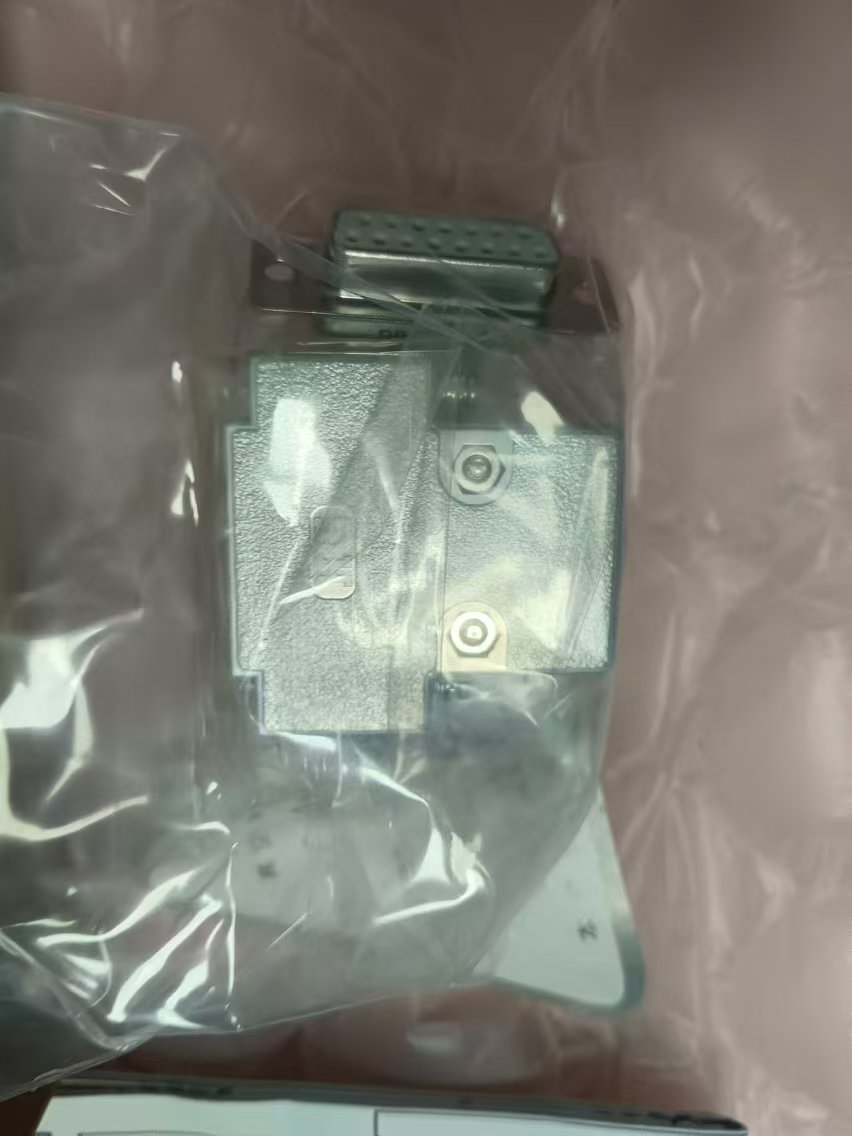

I/O接头

D-sub15PIN接头(公)、M2.6mm螺钉ﾞ
USB Type-C
※USB Type-C为仅限通过UL-MOBI通信使用。

本体重量

SW100N单体：约105g

外观尺寸

SW100N单体：约48mm×约30mm×约74mmmm　※参照17.1 项

真空规管

型号

SWP-16

SWP-25

SWP-R1/8

SWP-P18

SWP-P15

SWP-CF16

SWP-1S

内容积

7.3cm3

7.8cm3

7.6cm3

13.9cm3

10.0cm3

11.3cm3

8.2cm3

重量

45g

48g

44g

43g

30g

60g

95g
