其他 NABEYA锅屋日本NABEYA锅屋 Q-LOCK 元件孔型本体（气动单动） QLA-K02

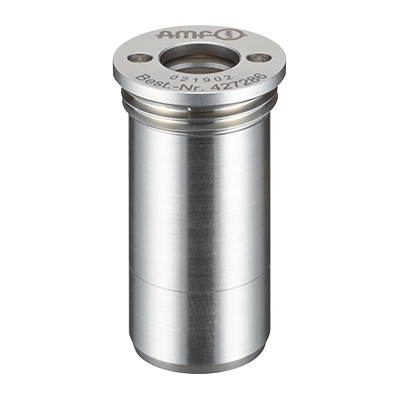

日本NABEYA锅屋 Q-LOCK 元件孔型本体（气动单动） QLA-K02

日本NABEYA锅屋 Q-LOCK 元件孔型本体（气动单动） QLA-K02

货号: QLA-K02

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

高耐久度，可使用200万次。它可以使用很长时间。■由于空气仅在未夹紧时供应，气管可在加工过程中断开。■外径22毫米的紧凑结构便于节省空间安装，可用于小型工作、机器人手等。[配件] M5螺柱螺栓[可重复定位精度] 20微米

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

命令编号	不	全围巾	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	全围巾	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
121991	QLA-K02	22	38.5	0.048	146,000	库存	Stock 〇	添加

尺寸图与尺寸表

寸法図・サイズ表

选择	命令编号	不	A	B	C	D	E	F	G	H	I	J
	121991	QLA-K02	22	10	M20x1.5	18	M5x0.8	4.5	2.05	36.45	25	38.5

材料、热处理、表面处理

名称	材料	热处理
Q-Lock元件霍尔型车身（气动单动作）	SUS	淬火

特色

■高耐久度，可使用200万次。它可以使用很长时间。

■由于空气仅在未夹紧时供应，气管可在加工过程中断开。

■外径22毫米的紧凑结构便于节省空间安装，可用于小型工作、机器人手等。

[配件] M5螺柱螺栓

[可重复定位精度] 20微米

*本产品与

“Q-Lock元件霍尔型销（气动式）

”配合使用。

构型图

如何使用

该产品与“Q-Lock元件霍尔型销（气动单作用）”配合使用。
它通过将其固定在待更换的物体（工件、夹具板等）上来使用。安装
时还需要额外工作，如攻孔和定位孔。

提前检查加工条件，如加工成分和深度。

■布局示例

布局会根据安装侧的尺寸和安装间距而有所不同。
请参考以下布局来确定您的设计。

配置方法		备注/说明
布局	安装侧尺寸示例	备注/说明
定位销钉和钻石销	30x50 50x100 100x200	■注释如果载荷从W1方向施加，取决于载荷的大小，夹具板可以移动。那就加个侧面千斤顶、高度圆柱等。请采取措施提高僵化度。
定位销、钻石销、夹具销	100×100 150×150 200×200
定位销、钻石销、夹具销	100×300 150×300 200×300

■使用多针时的注意事项

使用多设备时，请注意音高容差的安装。
RP和DP之间：±0.01 RP/DP和CP之间
：±0.03

*请将DP沿纵向方向安装，使其与RP垂直。

安装方法

请根据您的使用环境选择主机的安装方式，并参考以下加工尺寸图进行安装处理。安装完成
后，务必在加工孔和接触面上涂抹润滑脂后再安装产品。安装
时，用销扳手将螺栓拧紧到预定的扭矩。（收紧扭矩：10牛·米）

如果使用内部管道，则需要单独的O型圈（P18）。

O型圈用于φ22槽（+0.06/0）。

如何连接

装置图片

装裱与冲洗

管道连接

下部直管

压制底管

推入式侧管

准确性标准

■规格表

传动系统

夹紧力
kN

抓
握力 kN

解夹

体积 cm3

解夹

环境
温度 °C

夹具

解夹

最小工作压力MPa

保证耐压MPa

春天

气动

0.23

6

1

0.6

1.4

0-65

维修响应

该产品无法修复。

如果因损坏或磨损无法使用，请购买新的。

维护方法

日常维护
·检查主机上的污垢并用气吹清洁。

每月维护请目视检查以下物品的
外观和运行情况。
·去除主机
上的污垢・检查气管（管子）
·检查主机和销钉是否牢固
·检查夹具和解夹器作

■注释

车身内置弹簧。

维护不当或不合理拆卸可能导致严重事故，如因加工产生的共振导致销钉或本体松动，导致工件飞散，请务必小心。

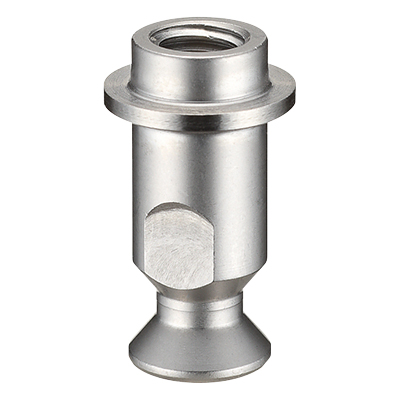

日本NABEYA锅屋 Q锁元件孔型销（气动式）QLK02RP
