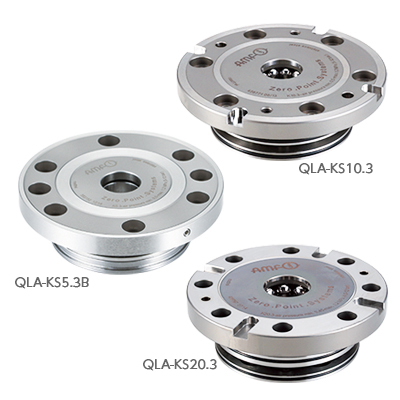

日本NABEYA锅屋 Q-Lock元件霍尔型车身（气动单动作）QLA-KS5.3B

货号: QLA-KS5.3B

库存: 0

品牌: NABEYA锅屋

¥0.00

吹气，确认座位。■由于空气仅在解夹时使用，气管可在加工过程中断开。■工厂内可通过空气管道轻松集成系统。■通过设置键槽相位设置，它可以作为一个整体使用。（QLA-KS10.3，QLA-KS20.3）[可重复定位精度] 5μm

分类: 其他, NABEYA锅屋,

产品详情

命令编号	不	全围巾	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	全围巾	全高	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
149924	QLA-KS5.3B	78	29	0.5	281,000	×	联系我们	添加
121993	QLA-KS10.3	112	35	1.4	337,000	库存	Stock 〇	添加
121995	QLA-KS20.3	138	49	2.6	491,000	库存	物品栏	添加

命令编号	不	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O
149924	QLA-KS5.3B	78	62	54.5	8	21	29	8.5	2.2	4.3	34	-	-	-	-	-
121993	QLA-KS10.3	112	22	78	10	25	35	88	6	6.6	6	8	50	48	4.5	12
121995	QLA-KS20.3	138	32	102	15	34	49	115	8	6.6	6	10	-	62	5	12

名称	材料	热处理
Q-Lock元件霍尔型车身（气动单动作）	SUS	热处理

■吹气，确认座位。
■由于空气仅在解夹时使用，气管可在加工过程中断开。
■工厂内可通过空气管道轻松集成系统。
■通过设置键槽相位设置，它可以作为一个整体使用。（QLA-KS10.3，QLA-KS20.3）
[可重复定位精度] 5μm
[配件] 带六角孔的螺栓，紧定螺丝，螺栓盖，O型圈

用机器人自动更换工件。
[使用产品]
气动：QLA-KS5.3B，QLA-KS10.3，QLA-20.3
液压：QLSM-KS10.2，QLSM-KS20

安装孔在待更换的夹具或单元上处理，然后用带六角孔的螺栓固定。

■安装加工尺寸

● QLA-K5.3B

A	B	C	D	E	F	G	H	J	K	L
54.5	21	14.25	1	2.5	19.5	62	6	34	3	15

●QLA-KS10.3

A	B	C	D	E	F	G	H	I	J	K	L
78	25	18.2	1	2.5	30	88	6	15	48	4	15

●QLA-KS20.3

A	B	C	D	E	F	G	H	I	J	K
102	34	24.5	2	3	43	115	8	22.5	62	4

不	传动系统		夹紧力 kN	抓握力 kN	解夹体积㎠	解夹		环境温度 °C
不	夹具	解夹	夹紧力 kN	抓握力 kN	解夹体积㎠	最小工作压力MPa	保证耐压MPa	环境温度 °C
QLA-K5.3B	春天	气动	1.5	13	5	0.5	0.8	0-65
QLA-KS10.3	春天	气动	10	25	17	0.5	0.8	0-65
QLA-KS20.3	春天	气动	17	55	37	0.45	0.8	0-65
