其他 NABEYA锅屋日本NABEYA锅屋 Q-Lock元件霍尔型销钉螺栓组（气动，液压）QLK05DPB

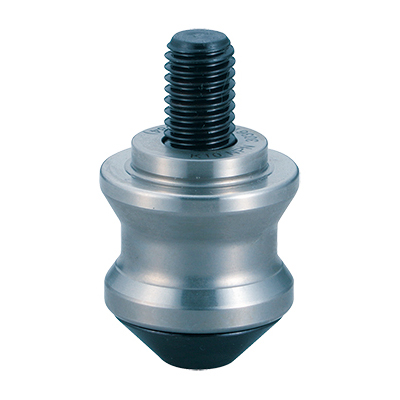

日本NABEYA锅屋 Q-Lock元件霍尔型销钉螺栓组（气动，液压）QLK05DPB

日本NABEYA锅屋 Q-Lock元件霍尔型销钉螺栓组（气动，液压）QLK05DPB

货号: QLK05DPB

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

这是专为Q锁元件孔型本体设计的销钉。■它安装在工件上，并与夹具底座对齐。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

类型	老不	不	适合模型	质量G	价格	物品栏设置	可用性信息	产品盒	CAD
类型	老不	不	适合模型	质量G	价格	物品栏设置	可用性信息	产品盒	DXF	步进
定位销	149932	QLK05RPB	KS5.3B，K5B	25	18,900	×	Stock 〇	添加
钻石针	149933	QLK05DPB	KS5.3B，K5B	25	18,900	×	Stock 〇	添加
夹紧销	149934	QLK05CPB	KS5.3B，K5B	25	18,900	×	Stock 〇	添加
定位销	136936	QLK10RPB	KS10.3，KS10.2	60	22,500	库存	Stock 〇	添加
钻石针	141877	QLK10DPB	KS10.3，KS10.2	60	22,500	库存	Stock 〇	添加
夹紧销	141878	QLK10CPB	KS10.3，KS10.2	60	22,500	库存	Stock 〇	添加
定位销	136937	QLK20RPB	KS20.3，KS20	180	38,400	库存	Stock 〇	添加
钻石针	136939	QLK20DPB	KS20.3，KS20	180	40,700	库存	物品栏	添加
夹紧销	136940	QLK20CPB	KS20.3，KS20	180	38,400	库存	Stock 〇	添加

尺寸图与尺寸表

寸法図・サイズ表

选择	老不	不	A	B	C	D	E	F	G
	149932	QLK05RPB	15	M6x1	25	10	2.5	13.6	5
	149933	QLK05DPB	15	M6x1	25	10	2.5	13.6	5
	149934	QLK05CPB	14.8	M6x1	25	10	2.5	13.6	5
	136936	QLK10RPB	22	M8x1.25	37	15	3	22	6
	141877	QLK10DPB	22	M8×1.25	37	15	3	22	6
	141878	QLK10CPB	21.8	M8×1.25	37	15	3	22	6
	136937	QLK20RPB	32	M12x1.75	54	25	5	32	8
	136939	QLK20DPB	32	M12x1.75	54	25	5	32	8
	136940	QLK20CPB	31.8	M12x1.75	54	25	5	32	8

材料、热处理、表面处理

名称	材料	热处理
Q-Lock元件霍尔型销钉螺栓组（气动，液压）	销钉：SUS 螺栓：钢制	销钉和螺栓经过热处理

特色

■这是专为Q锁元件孔型本体设计的销钉。

■它安装在工件上，并与夹具底座对齐。

使用场景

Q-Lock元件孔洞类型可成套购买。

安装方法

●安装加工尺寸

不	A	B	C	D
QLK05	10	2.8	9.2	M6X1
QLK10	15	3.5	13	M8X1.25
QLK20	25	5.5	18	M12X1.75

选择方法

针的选择应根据所用身体的尺寸进行调整。

●尺码表选择

正体			销钉与螺栓组
类型	顺序：否	不	类型	顺序：否	不
气动单幕剧	149924	QLA-KS5.3B	定位销	149932	QLK05RPB
			钻石针	149933	QLK05DPB
			夹紧销	149934	QLK05CPB
	121993	QLA-KS10.3	定位销	136936	QLK10RPB
			钻石针	141877	QLK10DPB
			夹紧销	149934	QLK05CPB
	121995	QLA-KS20.3	定位销	136937	QLK20RPB
			钻石针	136939	QLK20DPB
			夹紧销	136940	QLK20CPB
气动反应	149926	QLAD-K58	定位销	149932	QLK05RPB
			钻石针	149933	QLK05DPB
			夹紧销	149934	QLK05CPB
液压单幕剧	121992	QLSM-KS10.2	定位销	136936	QLK10RPB
			钻石针	141877	QLK10DPB
			夹紧销	149934	QLK05CPB
	121994	QLSM-KS20	定位销	136937	QLK20RPB
			钻石针	136939	QLK20DPB
			夹紧销	136940	QLK20CPB
螺旋式侧向作	138069	QLTD-KN10	定位销	136936	QLK10RPB
			钻石针	141877	QLK10DPB
			夹紧销	149934	QLK05CPB
