其他 NABEYA锅屋日本NABEYA锅屋 Q锁元件孔型车身（侧螺丝型）QLTD-KN10

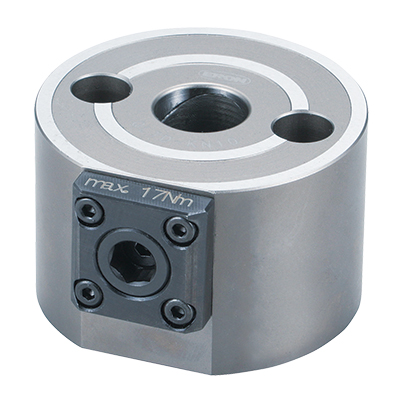

日本NABEYA锅屋 Q锁元件孔型车身（侧螺丝型）QLTD-KN10

日本NABEYA锅屋 Q锁元件孔型车身（侧螺丝型）QLTD-KN10

货号: QLTD-KN10

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

从主体侧面，用扳手固定并松开。■它非常适合五边加工，因为它避免了干涉。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	扭矩 Nm	夹紧力 kN	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	扭矩 Nm	夹紧力 kN	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
138069	QLTD-KN10	17	7	1.7	56,000	库存	Stock 〇	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C H6	D +0.05/0	E	F	G	H	I	J	K	L	M
	138069	QLTD-KN10	78	50	16	7.5	14	9	41	32.5	10	44.5	25	22	m8x1.25

材料、热处理、表面处理

名称	材料	热处理
Q锁元件孔型车身（侧螺丝型）	SCM440	淬火HRC55

特色

■从主体侧面，用扳手固定并松开。
■它非常适合五边加工，因为它避免了干涉。
[可重复定位精度] 5微米

[点击此处观看视频]
孔型本体侧螺丝类型

原型治具：向量产夹具的过渡。

使用场景

安装方法

安装孔在待更换的夹具或单元上处理，然后用带六角孔的螺栓固定。

●安装与加工方法

A	B	C	D
16	5	50	M8X1.25

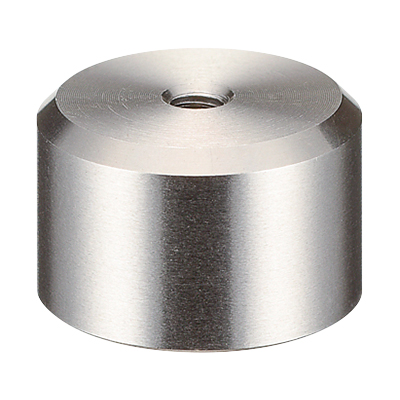

日本NABEYA锅屋 Q锁元件霍尔型（侧螺丝型）定位销PKR16010
¥0.00

日本NABEYA锅屋 Q锁元件霍尔型（侧螺丝型）定位销PKR16010

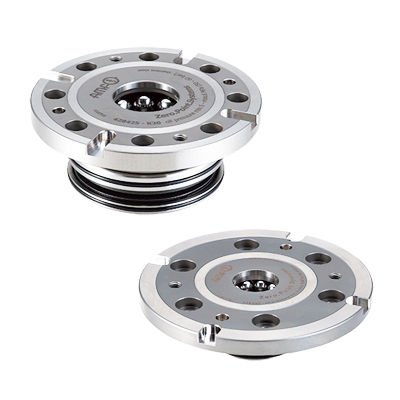

日本NABEYA锅屋 Q-Lock元件霍尔型车身（液压单作用）QLSM-KS10.2
