其他 NABEYA锅屋日本NABEYA锅屋快速球定位元件（扳手型）QLE16LP

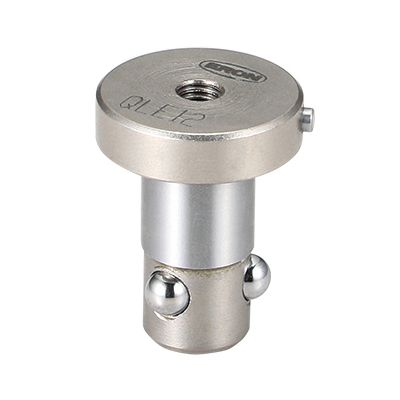

日本NABEYA锅屋快速球定位元件（扳手型）QLE16LP

日本NABEYA锅屋快速球定位元件（扳手型）QLE16LP

货号: QLE16LP

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

这是一个定位单元，可以同时定位并夹紧夹具板。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

命令编号	不	外径	针头直径	总高度	夹紧力 kN	作扭矩牛津	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	外径	针头直径	总高度	夹紧力 kN	作扭矩牛津	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
150318	QLE12LP	22	12	28.5	2.3	1.2	0.03	10,500	库存	物品栏	添加
150319	QLE16LP	32	16	36.7	7.8	4	0.09	10,500	库存	Stock 〇	添加
150320	QLE21LP	36	21	56	13	15	0.18	10,500	库存	Stock 〇	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	命令编号	不	A	B	C	D	E	F	G	H	I
	150318	QLE12LP	22	12	28.5	5.8	M5x0.8	2.5	2.5	12	10
	150319	QLE16LP	32	16	36.7	7.7	M6x1.0	3	5	18	14
	150320	QLE21LP	36	21	56	7.7	M8x1.25	4	5	20	16.5

材料、热处理、表面处理

名称	材料	热处理
快速球定位元件（扳手型）	琴身：SCM440 钢球：SUJ2	HRC53±3 钢球：HRC60

特色

■这是一个定位单元，可以同时定位并夹紧夹具板。

■你可以缩短夹具板的安装和拆卸时间。

■ 通过扳手作，内置精密球在三个方向展开并锁定。

■反转向功能支持单手作。

■销钉可以拆卸，因此即使更换夹具板后也能使用。

■将导向衬套安装在夹具板上，锥形安装安装在机器侧的板上。

■ 切割部分法兰端面，支持两种安装方式。

■可重复定位精度在30微米以内。（多种用途）

使用场景

*请在按压底板时进行夹紧作。

安装方法

●嵌入定位销时

●如果你没有嵌入定位销

●安装加工尺寸

不	A	B	C	D	E	F	G
QLE12L	6	11	23	5.5	9	15	18
QLE16L	8	16	33	7	12	20	26
QLE21L	8	18	37	7	22	30	30

*请根据所用板材的厚度选择安装方式。
