其他 NABEYA锅屋日本NABEYA锅屋快速球定位元件（压入锥形安装）QLE12LSM

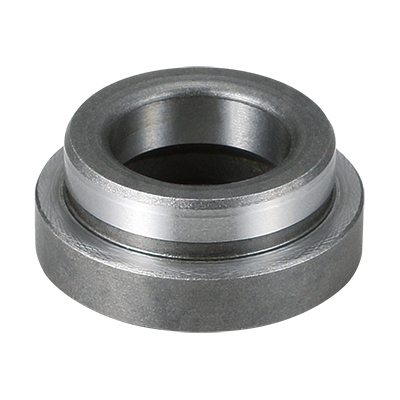

日本NABEYA锅屋快速球定位元件（压入锥形安装）QLE12LSM

日本NABEYA锅屋快速球定位元件（压入锥形安装）QLE12LSM

货号: QLE12LSM

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■ Q锁元件锥形安装座用于定位销钉。■可从底板底部压入。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

命令编号	不	外径	总高度	适合模型	质量G	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	外径	总高度	适合模型	质量G	价格	物品栏设置	可用性信息	产品盒	DXF	步进
150330	QLE12LSM	22	9	QLE-12（P、PL、PN）	10	3,910	库存	Stock 〇	添加
150331	QLE16LSM	32	12	QLE-16（P、PL、PN）	23	3,910	库存	Stock 〇	添加
150332	QLE21LSM	36	24.5	QLE-21（P、PL、PN）	60	3,910	库存	Stock 〇	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	命令编号	不	A	B	C	D	E
	150330	QLE12LSM	18	12	22	9	4.5
	150331	QLE16LSM	26	16	32	12	6
	150332	QLE21LSM	30	21	36	24.5	11

材料、热处理、表面处理

名称	材料	热处理
快速球定位元件（压入锥形安装）	SCM440	HRC55

特色

■ Q锁元件锥形安装座用于定位销钉。

■可从底板底部压入。

使用场景

*请在按压底板时进行夹紧作。

安装方法

■装载加工尺寸图

不。	A	B	C	D
QLE12LSM	18	23	5	15
QLE16LSM	33	33	6.5	20
QLE21LSM	30	37	14	30

日本NABEYA锅屋快速球定位元件（压入锥形安装）QLE16LSM
¥0.00

日本NABEYA锅屋快速球定位元件（压入锥形安装）QLE16LSM

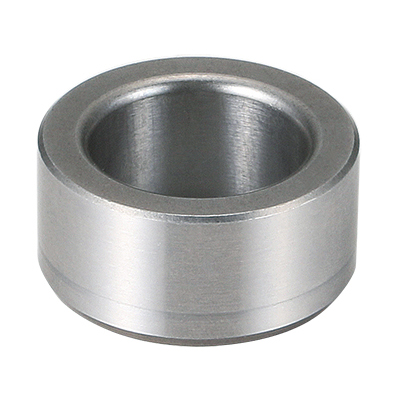

日本NABEYA锅屋快速球体定位元件（导向衬套）QLE21LSB
