其他 NABEYA锅屋日本NABEYA锅屋快速球形定位元件（可安装锥形支架）QLE21LSTM

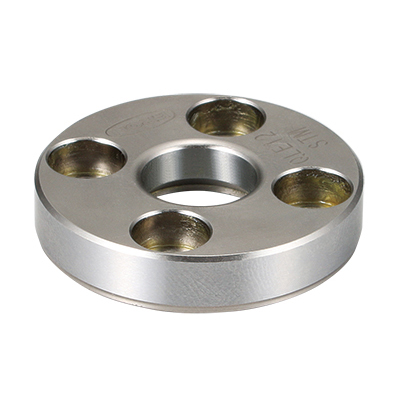

日本NABEYA锅屋快速球形定位元件（可安装锥形支架）QLE21LSTM

日本NABEYA锅屋快速球形定位元件（可安装锥形支架）QLE21LSTM

货号: QLE21LSTM

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■锥形安装座，用于快速定位球体。■它可以从底板顶部安装。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

命令编号	不	外径	总高度	适合模型	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	外径	总高度	适合模型	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
150333	QLE12LSTM	34	7	QLE-12（P、PL、PN）	0.04	5,700	库存	Stock 〇	添加
150334	QLE16LSTM	44	9	QLE-16（P、PL、PN）	0.06	5,700	库存	Stock 〇	添加
150335	QLE21LSTM	57	17.5	QLE-21（P、PL、PN）	0.26	6,100	库存	Stock 〇	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	命令编号	不	A	B	C	D	E	F	G
	150333	QLE12LSTM	34	7	12	8	4.5	4	12
	150334	QLE16LSTM	44	9	16	9	6	5.5	16
	150335	QLE21LSTM	57	17.5	21	11	7	6.5	21.5

材料、热处理、表面处理

名称	材料	热处理
快速球形定位元件（可安装锥形支架）	SCM440	HRC55

特色

■锥形安装座，用于快速定位球体。

■它可以从底板顶部安装。

使用场景

*请在按压底板时进行夹紧作。

安装方法

■安装图

不	A	B	C	D	E	F
QLE12LSTM	34	7.5	15	17	12	M4X0.7
QLE16LSTM	44	9.5	20	21	16	M5X0.8
QLE21LSTM	57	18	30	26	21.5	M6X1.0

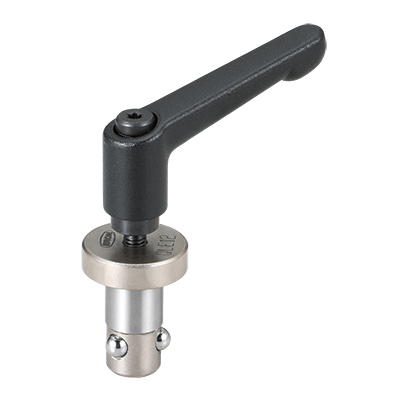

日本NABEYA锅屋快速球定位元件（杠杆式）QLE12LPL
