其他 NABEYA锅屋日本NABEYA锅屋电动定位固定单元销ELC21S

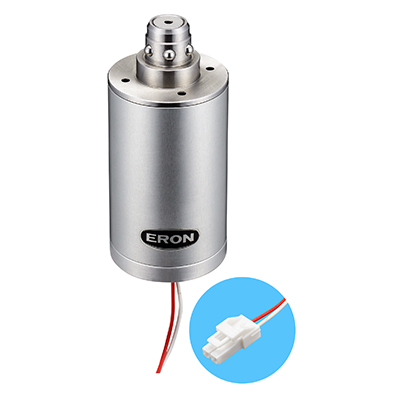

日本NABEYA锅屋电动定位固定单元销ELC21S

货号: ELC21S

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

降低自动化障碍

分类: 其他, NABEYA锅屋,

产品详情

规格与价格

命令编号	不	运动检测传感器功能	外径毫米	针径 mm	总高度 mm	夹紧力N	可重复定位精度 mm	质量g	价格	物品栏设置	可用性信息	产品盒	CAD
命令编号	不	运动检测传感器功能	外径毫米	针径 mm	总高度 mm	夹紧力N	可重复定位精度 mm	质量g	价格	物品栏设置	可用性信息	产品盒	DXF	步进
168653	ELC21	没有	40	15	85	200	±在0.1以内	270	65,000	库存	预计到达	添加
168654	ELC21S	是的	40	15	116	200	±在0.1以内	334	82,000	库存	预计到达	添加

*夹紧力是指在拉力下可保持在0.1毫米（板间间隙0.1毫米以内）以抵拉拉载荷的允许载荷。

尺寸图与尺寸表

选择	命令编号	不	A	B	CG6	D±0.05	E	F	G	H	I	J	K	L	M	N	O	P
	168653	ELC21	40	85	21	6.5	19	15	66	29	M3x0.5 深度4	45°	4	4	14	M3x0.5有效深度3	22	45°
	168654	ELC21S	40	116	21	6.5	19	15	97	29	M3x0.5 深度4	45°	4	4	14	M3x0.5有效深度3	22	45°

材料、热处理、表面处理

名称	材料	热处理	表面处理
电动定位固定单元销	销钉和驱动部件：不锈钢套筒：铝	销（安装部件）：HRC40 驱动部件：HRC55	套筒：阳极处理

特色

■降低自动化障碍由于驱动
源为电动，自动化可以通过将其整合进现有的批量生产线、设备和设备实现，而无需使用液压和气动管道的麻烦。带传感器
的版本无需考虑软件和控制系统，且比电动机型电夹更便宜、更易安装，实现自动化同时减少设计工时。
它还通过了超过100万次运行测试，使其在自动化线路上高度可靠。（作确认基于内部测试）

■促进安全工作由于即使
无电，板材仍由内部永磁铁固定，即使因突然停电而断电，也能安全使用而不脱落。
通过将其集成到PLC，可以控制到只有检测到夹紧/解夹条件时才能进行下一次作。
结合带有传感器的类型，它可靠地防止人为错误，确保安全运行。
该设备防水至IPX5，最大限度地减少了水损。

■环保夹持产品由于夹持产品由
电力驱动，能耗低于液压和气压驱动的产品。
该产品仅在夹紧/解夹作时使用功率，从而最大限度地减少功耗。
无需担心油污或其他因素污染，且可用于无菌室。

构型图

铅类型：UL1007，VW-1，AWG#24 CSA TR64 绞线LF（红白）

住房：YLP-02V（JST）

终端：SYF-01T-P0.5A（JST）

使用场景

AGV中运输物体的定位与固定
图像检测夹具的定位与定点

如何使用

该产品与单独出售的套管一起使用。

客户可以根据使用环境选择夹紧/松夹控制方法。

请查看以下使用条件、极性及注意事项。

■使用条件

该产品使用电磁铁。

使用电磁阀的条件如下：

·当前电流：2.8%或更低（例如开：1秒，关掉：35秒）

·额定电压：DC24V ·额定电流：5.2A

·额定功耗：125W

·环境温度：-5~40°C（不结冰）

·工作时间：40毫秒或以下・耐热等级：105（A）

■关于极性

该产品具有以下极性：

	引线颜色		行动方向
	红色	白色	行动方向
极性	+	-	解夹
极性	-	+	夹具

●接线图

■注释

·不要拆除外层气缸套筒，因为内部电磁阀温度较高（70°C或更高）。

·不要用力拉扯引线，否则有断裂风险。

·为防止过流等损坏电磁阀，请提供保护电路。

·作部分防水（IPX5），但底部的线孔不防水。以防万一，要小心不要让水进入。

·请务必检查连接器连接状态、导线断开情况以及紧固件处螺栓松动可能导致夹紧作有缺陷，使用时请务必检查。

■传感器规格（ELC21S）

传感器规格内置的传感器检测以下三种条件。

- 未锁定状态（未保持）

·夹持状态（持仓）

·过钳状态（无衬套夹紧作）

传感器的主要规格如下。

物品	目录
使用的传感器	E2S-W13 1M（欧姆龙）
服务温度	相当于该产品的工作温度
绳索长度	1米（包括产品的内部部分）
耐电压	交流1000V 1分钟
供电电压	DC12~24V 波纹（p-p）10%或更低（DC10~30V）
响应频率	1kHz或更高频率
控制输出	NPN 开集电极输出 50mA 或更低（DC30V 或更低）
作模式	不

·传感器作如下。

现状	解夹	夹具	过钳
传感器1（顶部）	关于	关掉	关于
传感器2（底部）	关掉	关于	关于

·关于传感器的其他细节，请查阅随产品附带的传感器说明书。

安装方法

加工内容取决于安装件的厚度。请按照以下尺寸图纸设计和加工。

加工后，通过带有六角孔的螺栓在四个位置固定。

●板厚：1~3.2毫米

●板厚：3.2~6毫米

●孔之间的投球准确度（使用两个或以上孔时）

●关于重复定位精度（使用两件或以上时）

固定过程中的重复定位精度在±0.1毫米以内。

通过单独组合定位销，可以提高可重复定位精度。

●定位销自适应表

产品名称	类型	顺序：否	不
定位销（尖球类型）	圆柱	981027	PBD1008
钻石针	981030	PBD1008D

产品名称

类型

顺序：否

不

定位销

（尖球类型）

圆柱

981027

PBD1008

钻石针

981030

PBD1008D

定制产品

●关于传感器规格

该传感器的规格为直流三线NPN输出格式。

根据传感器的规格，可以将其更改为“直流三线PNP输出格式”或“直流二线类型”。

如果您愿意，请在联系我们时联系我们，说明您希望更改的规格。

维护方法

●定期维护

如果带着杂物使用，主机或设备会故障，所以一定要确保主机上没有杂物
