其他 NABEYA锅屋日本NABEYA锅屋 MC 副工作台（T 型槽型）MCSP146

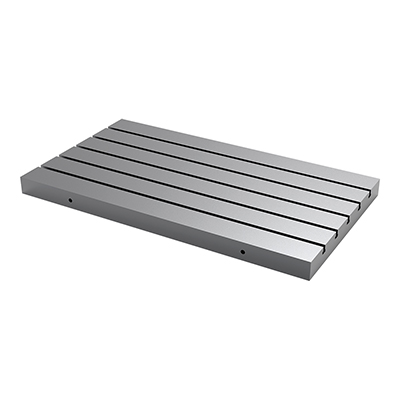

日本NABEYA锅屋 MC 副工作台（T 型槽型）MCSP146

日本NABEYA锅屋 MC 副工作台（T 型槽型）MCSP146

货号: MCSP146

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■它可以用作夹具底座，用于加工垂直主轴加工。■非常适合制作特殊夹具和提升工件。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	全长专辑	全围巾	厚度	T型槽的数量	结局	夹孔	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	全长专辑	全围巾	厚度	T型槽的数量	结局	夹孔	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
900395	MCSP146	1400	680	95	5	磨擦	用户规格	545	1,310,000	×	联系我们	添加
900396	MCSP157	1500	700	95	5	磨擦	用户规格	600	1,490,000	×	联系我们	添加
900651	MCSP690	1600	900	95	5	机械	用户规格	810	1,840,000	×	联系我们	添加
900397	MCSP1630	3000	1500	250	用户规格	机械	用户规格	-	估算	×	联系我们	添加
903810	MCSP2080	2000	800	100	7	机械	用户规格	882	2,200,000	×	联系我们	添加
900398	MCSP2550	5000	2500	250	用户规格	机械	用户规格	-	估算	×	联系我们	添加

尺寸图与尺寸表

寸法図・サイズ表

选择	订单编号。	不。	A	B	C	DH8	E	F	G	H	I
	900395	MCSP146	1400	680	95	18	120	110	0.02	0.05	0.03
	900396	MCSP157	1500	700	95	18	100	125	0.02	0.05	0.03
	900651	MCSP690	1600	900	95	20	150	150	0.08	0.08	0.05
	900397	MCSP1630	3000	1500	250	用户规格	-	-	0.14	0.15	0.1
	903810	MCSP2080	2000	800	100	18	100	100	0.1	0.07	0.05
	900398	MCSP2550	5000	2500	250	用户规格	-	-	0.23	0.15	0.1

材料、热处理、表面处理

名称	材料	热处理	表面处理
MC子表（T槽类型）	FC250	退火（HB241或以下）	绘画（黑色皮肤部分）

特色

■它可以用作夹具底座，用于加工垂直主轴加工。

■非常适合制作特殊夹具和提升工件。

*安装孔的处理将由我们完成。

请在提出请求前，先核对机台和安装孔的规格。

构型图

使用场景

工件可以通过在T型槽上连接夹具来夹紧。

如何使用

所用表面已经完成，请先制作夹具并调整工件再使用。

安装方法

将T型槽螺母插入机台的T型槽中。

把MC分表安装到机器台上，用套筒螺丝固定。

安装所需的夹紧部件如T型槽螺母和套筒螺丝需另行购买。

■注释

安装前请注意机器的最大载重和转动直径。

维修响应

这个产品不会被修复。
如果发现异常，立即更换。

维护方法

使用前后检查芯片上是否有芯片，使用后取出芯片。
