其他 NABEYA锅屋日本NABEYA锅屋径向钻机辅助工作台RET300

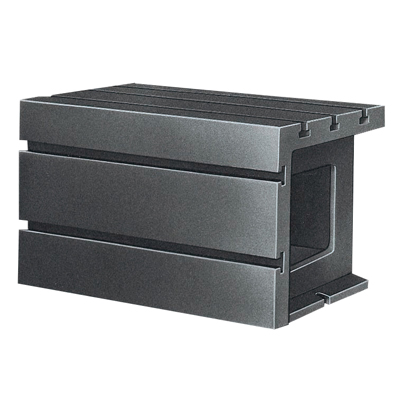

日本NABEYA锅屋径向钻机辅助工作台RET300

货号: RET300

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■它非常适合大型工件和许多工件的安装基座。■它也可以用于水平加工中心、镗床等。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	全围巾	全长专辑	厚度	T型槽的数量	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	全围巾	全长专辑	厚度	T型槽的数量	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
901005	RET150	450	650	400	2x3	300	520,000	×	联系我们	添加
901006	RET170	500	750	450	2x3	430	955,000	×	联系我们	添加
901007	RET200	750	750	600	3x4	670	1,140,000	×	联系我们	添加
901008	RET300	750	900	700	3x4	820	1,730,000	×	联系我们	添加

尺寸图与尺寸表

订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T
901005	RET150	450	650	400	50	20	34	23	14	100	125	100	125	150	125	25	225	48	554	0.057	0.038
901006	RET170	500	750	450	70	22	37	26	16	100	150	100	125	200	125	25	250	47.5	655	0.088	0.066
901007	RET200	750	750	600	80	24	42	29	18	150	150	150	150	150	150	25	385	47.5	655	0.071	0.049
901008	RET300	750	900	700	75	28	46	33	20	150	150	150	150	200	150	25	380	48	804	0.081	0.054

材料、热处理、表面处理

名称	材料	热处理	表面处理
径向钻机辅助工作台	FC250	退火（HB241或以下）	绘画（黑色皮肤部分）

特色

■它非常适合大型工件和许多工件的安装基座。

■它也可以用于水平加工中心、镗床等。

构型图

使用场景

工件可以通过在T型槽上连接夹具来夹紧。
它不仅能固定工件，还能改变工件姿势。

如何使用

请制作夹具，安装工件并使用它。

安装方法

●用螺栓和螺母固定时

将T型槽螺母插入机台的T型槽中。
将径向钻床的辅助工作台安装并安装在机台上。安装所需的
夹紧件如T型螺母、螺柱螺栓和法兰螺母需另行销售。

●用夹杆连接时

将径向钻孔机的辅助工作台安装在机台上，并将T型槽螺母和螺柱螺栓安装在T型槽中。
连接夹紧杆，并用高度圆柱体调节高度。安装所需的
夹紧件如T型螺母、螺柱螺栓、法兰螺母、夹紧杆和高度圆柱则单独出售。

■注释

安装前请注意机器的最大载重和转动直径。

维修响应

这个产品不会被修复。

如果发现异常，立即更换。

维护方法

使用前后检查芯片上是否有芯片，使用后取出芯片。

如果不及时治疗，可能导致功能异常和准确性。

从机床上取出和储存时，完全去除切削水和缺口等，存放在低湿度处，并对所需区域涂抹防锈油。

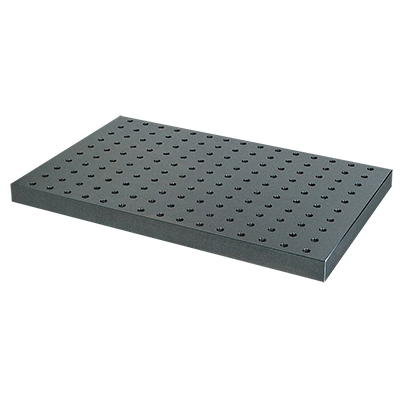

日本NABEYA锅屋 MC副桌（带孔型）MC256H
