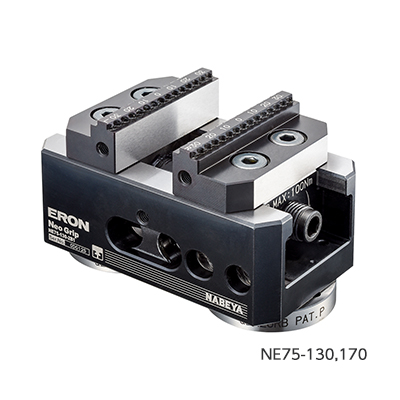

日本NABEYA锅屋新型夹具（适配机器人搬运）NE75-130-2B1

货号: NE75-130-2B1

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■ 与专用底座单元结合使用。■它可以被机器人从侧面抓取并运输。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	全长专辑	全围巾	扭矩 N·m	夹持力 kN	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	全长专辑	全围巾	扭矩 N·m	夹持力 kN	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
150466	NE75-130-2B1	130	76	100	20	3.5	201,000	库存	物品栏	添加
150467	NE75-170-2B1	170	76	100	20	4.2	215,000	库存	Stock 〇	添加
151682	NE125-230-4B	230	126	120	25	9.5	319,000	已停产	联系我们	添加
159121	NE125-230-4B1	230	126	120	25	9.5	351,000	库存	物品栏	添加

尺寸图与尺寸表

寸法図・サイズ表

订单编号。	不。	A	B	C	D	E	F-1	F-2	F-3	G	H	I	J	K	L	M	N	O	P	Q+0.1+0.05	R	S	T	T-2	U	V	W	x	Y	Z
150466	NE75-130-2B1	130	76	75	48	23	5~59	10~64	50~106	20	32	8	M6	65	32.5	10	15	20	20	12	7.5	10	80	-	65	29	M6	142	138
150467	NE75-170-2B1	170	76	75	48	23	5~99	10~104	50~146	20	32	8	M6	85	32.5	10	15	20	20	12	7.5	10	80	-	85	29	M6	179	138
151682	NE125-230-4B	230	126	125	48	30	0~132	7~139	83~205	27	31.5	10	M6	115	32	10	20	20	20	12	7.5	7	170	75	115	29	M6	249.2	215	120
159121	NE125-230-4B1	230	126	125	48	30	0~132	7~139	83~205	27	31.5	10	M6	115	32	10	20	20	20	12	7.5	7	170	75	115	29	M6	249.2	215	120

材料、热处理、表面处理

名称	材料	热处理	表面处理
Neo Grip（机器人运输支持）	机身：S50C 底座：SCM440	琴体：回火（HRC25）基底：完全淬火（HRC53）	正体：黑色染色（四三氧化铁涂层）底材：黑色染色处理（四三氧化铁涂层）

特色

■ 与专用底座单元结合使用。
■它可以被机器人从侧面抓取并运输。
■定位夹
定位精度 ±0.02
定位精度±0.01
■工件尺寸响应灵活即使
工件尺寸改变也能作通过重新布置
底座可扩大口
径组装过程中重复性高精度
■ 可靠夹持紧贴工件
下
部的夹紧力握爪深深嵌入工件，保持力

强 [规格及型号变更信息]
在某些产品中，底座顶部和主体侧面添加了比例刻度，零件编号也进行了更改。
请查看下表中的产品编号。

	老	新（继任者）
不。	NE125-230-4B	NE125-230-4B1

使用场景

无人作工艺：由机器人运输夹具，定位和夹紧过程通过专用气动底座单元
实现自动化。有人作流程：人员根据工件预先准备夹具，安装后仅运输到机器人区域。

·专门用新握把运输工件，以及机器人擅
长的快速精准重复性任务的工件运输·人类负责钳制各种形状工件的工作，而机器人不擅长这些。

■介绍后工作

工作描述	介绍之前	实施后
飞机上的夹具设置（居中和安装）	有人（工人）	非必需 *第一次只需一次。
更换工件时（居中和安装）机舱内的夹具设置	有人（工人）	非必需 *第一次只需一次。
将工件运送到机器	有人（工人）	无人机（机器人）
从飞机上安装和拆卸工件	有人（工人）	别这样
加工后将工件运出机器	有人（工人）	无人机（机器人）
飞机外的挂挂与脱离	别这样	有人（工人）
