其他 NABEYA锅屋日本NABEYA锅屋新型夹具（兼容固定底座型的机器人运输车） NE75-170-2BFG

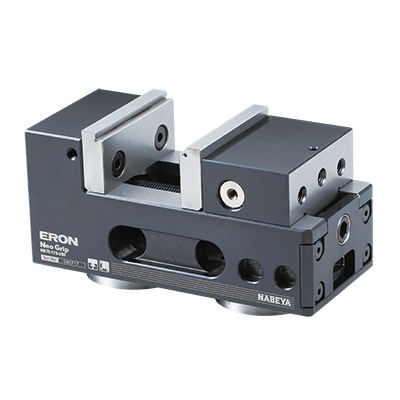

日本NABEYA锅屋新型夹具（兼容固定底座型的机器人运输车） NE75-170-2BFG

日本NABEYA锅屋新型夹具（兼容固定底座型的机器人运输车） NE75-170-2BFG

货号: NE75-170-2BFG

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■这是一种机床虎钳，内置定位单元，在夹紧工件时运输工件。■夹紧工件时运输工件的机制无需更换机械手或重新学习机器人，可以从运输到专用底座单元、定位夹持及加工后运输实现自动化。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	口腔巾	深嘴	最大张口	全长专辑	夹持力 kN	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	口腔巾	深嘴	最大张口	全长专辑	夹持力 kN	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
149755	NE75-170-2BF	75	34	107	170	14	5.6	246,000	库存	联系我们	添加
149756	NE75-170-2BFG	75	34	156	170	14	5.6	271,000	×	联系我们	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	x
	149755	NE75-170-2BF	170	76	48	8~60	58~107	-	-	85	M6	29	45	80	15	20	20	φ12	10	30	34	12	20	5.5	8	M8
	149756	NE75-170-2BFG	170	76	48	8~60	58~107	107~156	192.6	85	M6	29	45	80	15	20	20	φ12	10	30	34	12	20	5.5	8	M8

特色

■这是一种机床虎钳，内置定位单元，在夹紧工件时运输工件。

■夹紧工件时运输工件的机制无需更换机械手或重新学习机器人，可以从运输到专用底座单元、定位夹持及加工后运输实现自动化。

■只需更换底座即可处理各种工件，且无需设计和制造特殊夹具即可轻松更换和添加工件。

■更换工件时，可以通过添加NC程序实现高混合、低批量生产。

■主体和固定钳口集成以保持高刚性。

■防浮功能抑制工件的抬升。

■滑动表面和底座经过淬火处理（HRC50或更高级别），以保证卓越的耐磨性。

■参考位置是固定的，这减少了工件在下一工序精加工时的定位工作量。

■BFG型在固定下巴外侧设有底座，以增加口部开口。 *

此外，通过定位销和研磨工艺，可以精确定位底座。

*BF型不能将固定下巴的基部固定在外侧。

[配件] 底座定位销（一套2件）/ NE75-170-2BFG

使用场景

安装方法

■如何更换底座

*将底座与外部连接时，紧固力应在10千牛以内。

准确性标准

A：两个Q锁元件引脚中心距离0.01以内
B：距离两个Q锁元件引脚中心距离0.02以内
C：从两个Q锁元件引脚中心（基座背面）的距离在0.02以内
D：距离滑动面
不超过0.02 E：距离阶梯面在0.03
华氏度以内：在台阶表面（基座位于基座背面时）在0.04以内

维护方法

定期在灌木锥形处涂抹润滑脂（建议每3个月一次）。
（推荐润滑脂：ENEOS Pyronock Grease Universal_2）

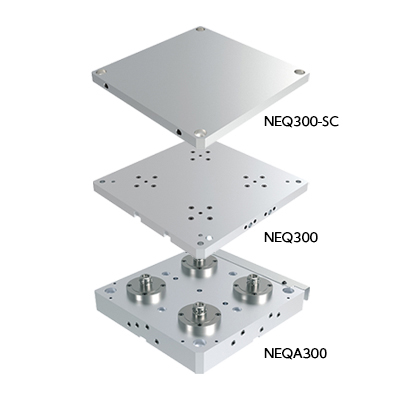

日本NABEYA锅屋夹具板更换系统（兼容机器人运输）NEQA300
