其他 NABEYA锅屋日本NABEYA锅屋 MC精密角板（T型槽型）GTP1

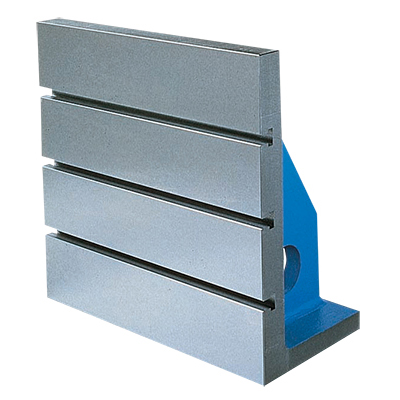

日本NABEYA锅屋 MC精密角板（T型槽型）GTP1

日本NABEYA锅屋 MC精密角板（T型槽型）GTP1

货号: GTP1

库存: 0

品牌: NABEYA锅屋

¥0.00

简介

■它可以用作水平主轴加工的夹具底座。■由于它是单面的，非常适合大型工件安装底座。

分类: 其他, NABEYA锅屋,

产品详情

规格/价格

订单编号。	不。	全围巾	奥林匹克	全高	结局	质量 kg	价格	物品栏设置	可用性信息	产品盒	CAD
订单编号。	不。	全围巾	奥林匹克	全高	结局	质量 kg	价格	物品栏设置	可用性信息	产品盒	DXF	步进
900219	GTP1	300	150	300	磨擦	48	319,000	×	物品栏	添加
900233	GTP2	360	200	400	磨擦	78	421,000	×	物品栏	添加
900234	GTP3	600	300	600	磨擦	232	810,000	×	物品栏	添加
900235	GTP4	900	450	900	机械	656	1,320,000	×	联系我们	添加
900236	GTP5	1200	600	1200	机械	1240	2,500,000	×	联系我们	添加
900237	GTP6	450	450	900	机械	367	1,010,000	×	联系我们	添加
903360	GTP7	400	150	300	磨擦	62	384,000	×	物品栏	添加
903361	GTP8	500	250	500	磨擦	153	685,000	×	物品栏	添加

尺寸图与尺寸表

尺寸图与尺寸表

选择	订单编号。	不。	A	B	C	D	E	F	G	H	I	J	K	L
	900219	GTP1	300	150	300	60	30	200	30	100	100	-	0.05	0.03
	900233	GTP2	360	200	400	60	30	240	30	50	100	3	0.05	0.03
	900234	GTP3	600	300	600	60	40	400	40	150	150	2	0.05	0.03
	900235	GTP4	900	450	900	75	50	600	50	150	150	4	0.05	0.1
	900236	GTP5	1200	600	1200	85	50	800	50	150	150	6	0.05	0.1
	900237	GTP6	450	450	900	75	50	300	40	150	150	4	0.05	0.1
	903360	GTP7	400	150	300	60	30	240	30	100	100	-	0.05	0.03
	903361	GTP8	500	250	500	60	40	300	40	100	100	3	0.05	0.03

材料、热处理、表面处理

名称	材料	热处理	表面处理
MC精密角板（T型槽型）	FC250	退火（HB241或以下）	绘画（黑色皮肤部分）

特色

■它可以用作水平主轴加工的夹具底座。

■由于它是单面的，非常适合大型工件安装底座。

构型图

使用场景

工件可以通过在T型槽上连接夹具来夹紧。

如何使用

使用表面已经完成。
请制作夹具，安装工件并使用它。

安装方法

根据机器的安装角度进行安装孔。

安装在带攻孔的孔中

安装并安装在机器台上。
安装所需的套筒螺丝是单独购买的。

安装在T型槽中

● 套筒螺丝安装

将T型槽螺母（单独出售）插入机台的T型槽。

把角板安装在机器桌上，并用一个套筒螺丝（单独出售）固定。

● 用夹杆安装

把角板安装在机器台上。攻牙孔安装螺柱螺栓，T型槽则安装T型槽螺母（另售）和螺柱螺栓（另售）。

安装夹紧杆（单独出售）。安装前请用高度圆筒或其他设备调节高度。

■注释

·安装前请注意机器的最大载重和转弯直径。

定制产品

我们还接受符合客户规格的特殊产品。

维修响应

这个产品不会被修复。
如果发现异常，立即更换。

维护方法

检查芯片在使用前后是否粘贴，使用后取出碎片。
